Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления КТПТР-06, КТПТР-07, КТПТР-08 Комплект термопреобразователей платиновых технических разностных КТПТР-06, КТПТР-07, КТПТР-08
Цена: по запросу
Заинтересованы КТПТР-06, КТПТР-07, КТПТР-08?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТПТР-06, КТПТР-07, КТПТР-08:
Комплект термопреобразователей платиновых технических разностных типа КТПТР-06, КТПТР-07, КТПТР-08
ТУ 4211-072-17113168-01 Госреестр № 21605-01
Комплекты термопреобразователей необходимы для измерения температуры и дельты температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.
КТПТР-06 |
КТПТР-07 |
|
|
|
|
|
|
КТПТР-08 |
Электрическая схема соединений
№4
|
|
|

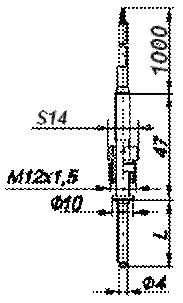

Монтажная длина L, мм |
35 |
45 |
50 |
60 |
70 |
80 |
110 |
140 |
Тип и вид исполнения |
КТПТР-06 |
Масса, кг (комплект)
|
0,175 |
0,180 |
0,185 |
0,190 |
КТПТР-07 |
КТПТР-08
|
0,076 |
0,078 |
0,080 |
0,084 |
0,070 |
0,072 |
0,074 |
0,076 |
Технические данные
диапазон измеряемых температур, °С
от 0 до 130
диапазон дельты температур, °С
от 0 до 120
НСХ по ГОСТ 6651-91
100П, 500П, Pt100, Pt500
класс допуска
А
Показатель тепловой инерции не превышает, с
5
Схема соединения с ЧЭ
№4
Условное давление, МПа
6,3
Погрешность измерения температуры
для кл.1: dt=±(0,15+0,001t)
для кл.2: dt=±(0,15+0,002t)
Погрешность измерения дельты температур
для кл.1: d(Dt)=±(0,05+0,001Dt)
для кл.2: d(Dt)=±(0,05+0,002Dt),
где Dt - разность температур.
Степень защиты от пыли и влаги по ГОСТ 14254
IP65 для КТПТР-06
IP54 для КТПТР-07, 08
виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
климатическое исполнение
По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
материал
защитной арматуры: сталь 12Х18Н10Т
головки: сополимер марки АБС-2020-32
- разъем РС-4ТВ - для КТПТР-07
соединительный кабель - ШТЛ-4х0,12 мм2 - для КТПТР-08
Примечание:
1) Комплект термопреобразователей работоспособен при температуре окружающей среды от минус 50 до плюс 60°С.
2) Рекомендуемый измерительный ток для 100П, Pt100 - 1,0 мА; для 500П, Pt500 – 0,2 мА
3) Длина кабеля может быть изменена по согласованию с заказчиком
4) По согласованию с заказчиком термопреобразователи могут комплектоваться защитными гильзами.
Примеры записи при заказе:
Дополнительную информацию на КТПТР-06, КТПТР-07, КТПТР-08 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
