Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления КТПТР-01, КТПТР-03 Комплекты термопреобразователей платиновых технических разностных КТПТР-01, КТПТР-03
Цена: по запросу
Заинтересованы КТПТР-01, КТПТР-03?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТПТР-01, КТПТР-03:
Комплекты термопреобразователей платиновых технических разностных типа КТПТР-01, КТПТР-03
ТУ 4211-070-17113168-95 Госреестр № 14638-95.
Комплекты термопреобразователей необходимы для измерения температуры и дельты температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.
КТПТР-01 |
КТПТР-0 3 |
|

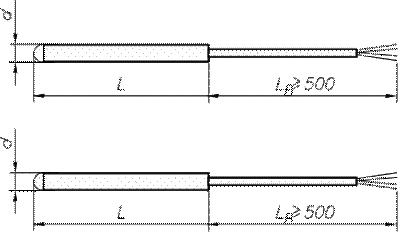

Для 100П, Pt100, Pt500, Pt1000 – D=4 мм, L=40 мм
Для 500П – D=4 мм, L=60 мм
|
Схемы электрических соединений
|
№4 |
Монтажная длина L, мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
Тип и вид исполнения |
КТПТР-01 |
Масса, кг
(комплекта) |
0,400 |
0,430 |
0,430 |
0,450 |
0,490 |
0,500 |
0,520 |
0,600 |
0,660 |
|
КТПТР-03 |
|
0.060 |
0,100 |
0,150 |
0,200 |
0,250 |
0,300 |
0,400 |
0,520 |
0,660 |
Технические данные
диапазон измеряемых температур, °С
от 0 до 180
диапазон дельты температур, °С
от 0 до 180
НСХ по ГОСТ 6651-94
100П, , 500П, Pt100, Pt500, Pt1000
класс допуска
А
Показатель тепловой инерции не превышает, с
15
Погрешность измерения температуры
для кл.1: dt=±(0,15+0,001t)
для кл.2: dt=±(0,15+0,002t)
Погрешность измерения дельты температур
для кл.1: d(Dt)=±(0,05+0,001Dt)
для кл.2: d(Dt)=±(0,10+0,002Dt),
где Dt - разность температур.
Степень защиты от пыли и влаги по ГОСТ 14254
IP65
виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
климатическое исполнение
По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
Схема соединения с ЧЭ
№4
Условное давление, МПа
6,3
материал
защитной арматуры: сталь 12Х18Н10Т
головки: сополимер марки АБС-2020-32
Комплект термопреобразователей работоспособен при температуре окружающей среды от -50 до +60°С
Примечание: Рекомендуемый измерительный ток для 100П, Pt100 - 1,0 мА ;
0,2 мА для 500П, Pt500 и 0,1 мА для Pt 1000 .
Примеры записи при заказе:
Дополнительную информацию на КТПТР-01, КТПТР-03 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
