Описание КТПТР-04, КТПТР-05:
Комплект термопреобразователей платиновых технических разностных типа КТПТР-04, КТПТР-05
ТУ 4211-071-17113168-98 Госреестр №17468-98
Комплекты термопреобразователей необходимы для измерения температуры и дельты температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.
КТПТР-04 |
КТПТР-05 |
|
|
Схема электрических соединений
№4
|
Монтажная длина L, мм |
70 |
98 |
133 |
223 |
Тип и вид исполнения |
КТПТР-04 |
Масса, кг
(комплекта) |
0,220 |
0,225 |
0,230 |
0,260 |
КТПТР-05 |
Номинал ЧЭ по НСХ |
100П, Pt100
Pt500 |
100П, Pt100
500П, Pt500 |
100П, Pt100
500П, Pt500 |
100П, Pt100
500П, Pt500 |
Технические данные
диапазон измеряемых температур, °С
от 0 до 200
диапазон дельты температур, °С
от 0 до 180
НСХ по ГОСТ 6651-94
100П, 500П, Pt100, Pt500
класс допуска
А
Показатель тепловой инерции не превышает, с
10
Схема соединения с ЧЭ
№4
Погрешность измерения температуры
для кл.1: dt=±(0,15+0,001t)
для кл.2: dt=±(0,15+0,002t)
Погрешность измерения дельты температур
для кл.1: d(Dt)=±(0,05+0,001Dt)
для кл.2: d(Dt)=±(0,05+0,002Dt),
где Dt - разность температур.
Условное давление, МПа
6,3
Степень защиты от пыли и влаги по ГОСТ 14254
IP65
виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
климатическое исполнение
По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
материал
защитной арматуры: сталь 12Х18Н10Т
головки: сополимер марки АБС-2020-32
Примечание:
1) Рекомендуемый измерительный ток для 100П, Pt100 - 1,0 мА; для 500П, Pt500 - 0,2 мА
2) По согласованию с заказчиком термопреобразователи могут комплектоваться защитными гильзами
3) Комплект термопреобразователей работоспособен при температуре окружающей среды от -50 до +60 ° С

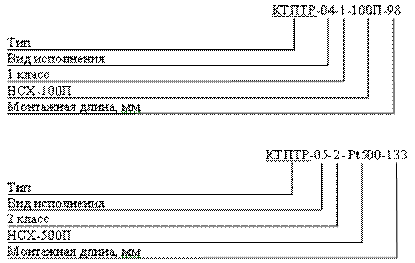

Примеры записи при заказе:
Дополнительную информацию на КТПТР-04, КТПТР-05 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
