Гильзы защитные ЮНКЖ 016, ЮНКЖ 116

Цена: по запросу Заинтересованы ЮНКЖ 016, ЮНКЖ 116? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ЮНКЖ 016, ЮНКЖ 116:

Предназначены для установки термопреобразователей модификаций КТхх 01.03 , 01.07 , 01.10 ; ТСМТ(ТСПТ) 101, 103 на термометрируемом объекте при наличии требований дополнительной защиты термопреобразователей от механического или химического воздействия рабочей среды.

Гильзы ЮНКЖ 016, ЮНКЖ 116 изготавливаются цельноточеными.

Материал: С 10 – сталь 12Х18Н10Т (08Х18Н10Т) или С 13 – 10Х17Н13М2Т.

Для применения в умеренно агрессивных средах возможно изготовление гильз из стали С 01 - 12Х15Г9НД или С 04 - 12Х17Г8Н4Д (патент на полезную модель №61060 ).

На гильзы из стали С 01 и С 04 не распространяется Разрешение Ростехнадзора.

Внутренняя резьба для установки термопреобразователя - М20х1,5. По требованию Заказчика гильзы могут быть изготовлены с другой внутренней резьбой, что указывается в обозначении (см. примеры записи при заказе).

Для выноса клеммной головки из зоны повышенного теплового воздействия, рекомендуется применять ниппель ЮНКЖ 32 .

Конструктивные модификации:
ЮНКЖ 016 - типовое исполнение;
ЮНКЖ 116 - исполнение по ГОСТ 22526.

Технические данные гильх защитных ЮНКЖ Х16

• рабочее давление Рр при температуре среды (по ГОСТ 356-80)

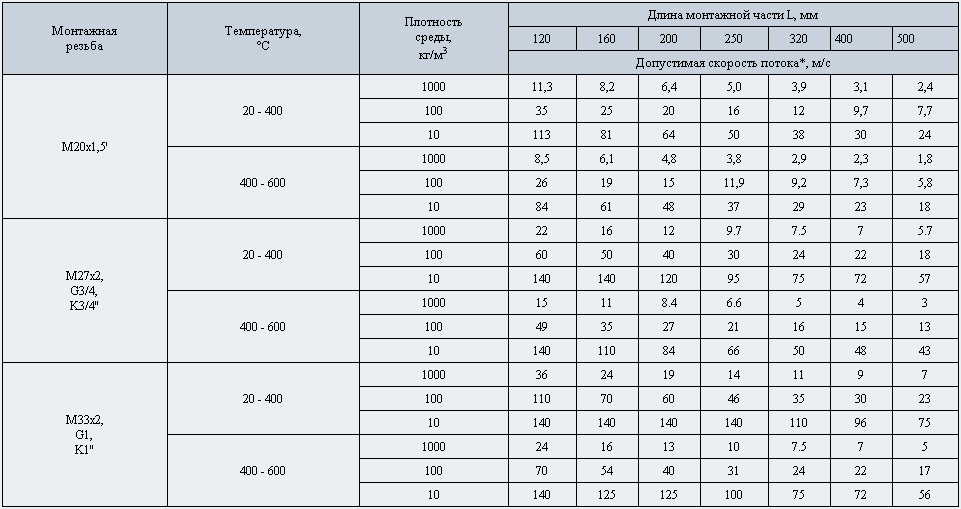

• допустимые скорости потоков, на которые рассчитаны гизьзы защитные ЮНКЖ Х16, приведены в таблице:

* - для гильз ЮНКЖ Х16.33, ЮНКЖ Х16.G1, ЮНКЖ 016.К1" допустимая скорость потока рассчитана с учетом возможного уменьшения толщины стенки на 1 мм.

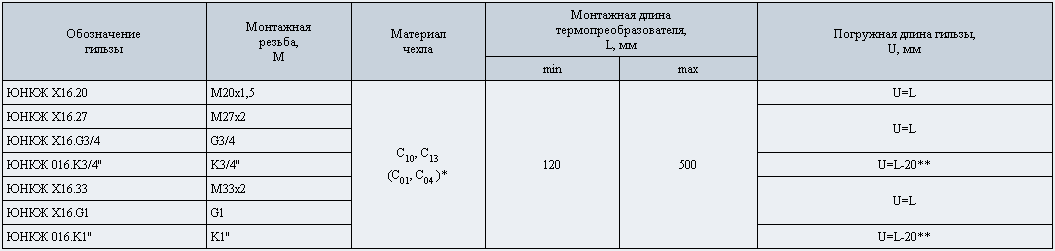

Перечень основных исполнений гильз защитных конструктивной модификации ЮНКЖ Х16

Монтажную длину гильзы (L) выбирать из ряда: 120; 160; 200; 250; 320; 400; 500 мм.

При необходимости применения гильзы с нестандартной монтажной длиной необходимы разработка и согласование конструкторской документации в установленном порядке.

* - на гильзы из стали C 01 и C 04 не распространяется действие Разрешения Ростехнадзора;

** - размер для справок. Для уточнения и согласования установочных размеров заказывайте чертежи изделия Обозначение и примеры записи при заказе

Гильза ЮНКЖ 016.27 - С 10 - L - гильза цельноточеная с уплотнительной поверхностью типового исполнения, монтажная резьба М27х2 (внутренняя резьба для установки термопреобразователя по умолчанию - М20х1,5), материал гильзы - сталь 12Х18Н10Т (С 10 ), монтажная длина L.

Гильза ЮНКЖ 016.20.G1/2 - С 10 - L - гильза цельноточеная с уплотнительной поверхностью типового исполнения, монтажная резьба гильзы М20х1,5, внутренняя резьба для установки термопреобразователя - G1/2, материал гильзы - сталь 12Х18Н10Т (С 10 ), монтажная длина L.

Гильза ЮНКЖ 116.G1 - С 13 - L - гильза цельноточеная исполнения по ГОСТ 22526, монтажная резьба G1", чехол из стали 10Х17Н13М2Т (С 13 ), монтажная длина L.

Примечания.
1. L - монтажная длина гильзы, равная монтажной длине термопреобразователя, устанавливаемого в гильзу.
2. Гильзы ЮНКЖ Х16.20 изготавливаются с цилиндрической наружной поверхностью диаметром (d) 16 мм.
3. При применении ниппеля ЮНКЖ 032 монтажная длина термопреобразователя должна быть увеличена на величину монтажной длины ниппеля.

Дополнительную информацию на ЮНКЖ 016, ЮНКЖ 116 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
