Гильзы защитные ЮНКЖ 015, ЮНКЖ 115

Цена: по запросу Заинтересованы ЮНКЖ 015, ЮНКЖ 115? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ЮНКЖ 015, ЮНКЖ 115:

Предназначены для установки термопреобразователей модификаций КТхх 01.03 , 01.07 , 01.10 , ТСМТ(ТСПТ) 101, 103 на термометрируемом объекте при наличии требований дополнительнй защиты термопреобразователей от механического или химического воздействия рабочей среды.

Материал: С 10 – сталь 12Х18Н10Т (08Х18Н10Т) или С 13 – 10Х17Н13М2Т.

Для снижения стоимости гильз из стали С 13 рекомендуется применять составные гильзы, штуцер которых выполнен из стали С 10 . При заказе материал для составных гильз указывается через дробь: С 13 /С 10 .

Внутренняя резьба для установки термопреобразователя - М20х1,5. По требованию Заказчика гильзы могут быть изготовлены с другой внутренней резьбой, что указывается в обозначении (см. примеры записи при заказе).

Для выноса клеммной головки из зоны повышенного теплового воздействия, рекомендуется применять ниппель ЮНКЖ 32 .

Конструктивные модификации:
ЮНКЖ 015 - типовое исполнение;
ЮНКЖ 115 - исполнение по ГОСТ 22526.

Технические данные гильз защитных ЮНКЖ 015

• рабочее давление Рр при температуре среды (по ГОСТ 356-80)

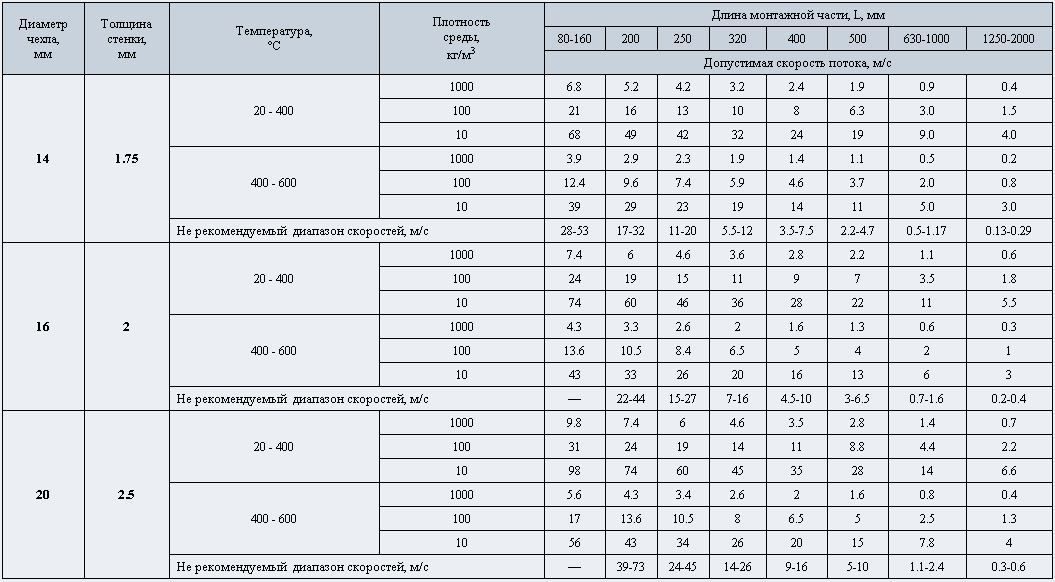

• допустимые скорости потоков, на которые рассчитаны гизьзы защитные ЮНКЖ Х15, приведены в таблице;

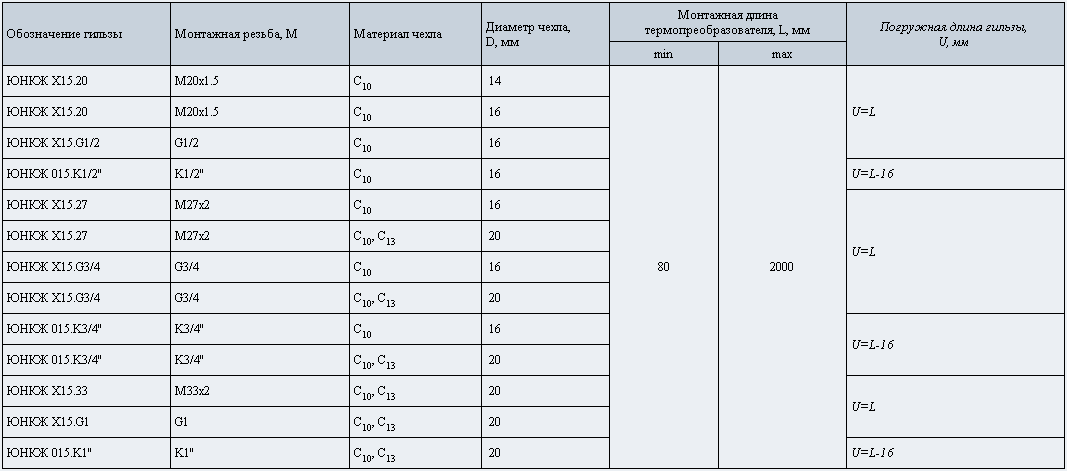

Перечень основных исполнений гильз защитных конструктивной модификации ЮНКЖ Х15:

Монтажную длину (L) термопреобразователя, устанавливаемого в гильзу, выбирать из ряда: 80; 100; 12 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм

Для уточнения и согласования присоединительных размеров заказывайте чертежи изделия.

Обозначение и примеры записи при заказе:

Гильза ЮНКЖ 015.27 - С 10 - 20 - L - гильза сварная типового исполнения, монтажная резьба М27х2 (внутренняя резьба для установки термопреобразователя по умолчанию - М20х1,5), материал гильзы - сталь 12Х18Н10Т, диаметр (d) 20 мм, монтажная длина L.

Гильза ЮНКЖ 015.20.G1/2 - С 10 - 20 - L - гильза сварная типового исполнения, монтажная резьба гильзы М20х1,5, внутренняя резьба для установки термопреобразователя - G1/2, материал гильзы - сталь 12Х18Н10Т, диаметр (d) 20 мм, монтажная длина L.

Гильза ЮНКЖ 115.G1/2 - С 13 /С 10 - 16 - L - гильза сварная исполнения по ГОСТ 22526, монтажная резьба G1/2", чехол из стали 10Х17Н13М2Т (С 13 ), штуцер из стали 12Х18Н10Т (С 10 ), диаметр (d) чехла 16 мм, монтажная длина L.

Примечания.
1. L - монтажная длина гильзы, равная монтажной длине термопреобразователя, устанавливаемого в гильзу.
2. При применении ниппеля ЮНКЖ 032 монтажная длина термопреобразователя должна быть увеличена на величину монтажной длины ниппеля.

Дополнительную информацию на ЮНКЖ 015, ЮНКЖ 115 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
