ДИАФРАГМЫ ДФС

Цена: по запросу Заинтересованы ДФС? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ДФС:

ОБЩИЕ СВЕДЕНИЯ

Диафрагма вида ДОС является стандартным сужающим устройством, необходимным для измерения расхода газа, пара или жидкости в комплекте с преобразователем дельты давлений и отличается от диафрагм вида ДКС ГОСТ 26969-86 фланцевым методом отбора перепада давлений, применение которого предусмотрено РД 50-213-80.

ТЕХНИЧЕСКИЕ ДАННЫЕ

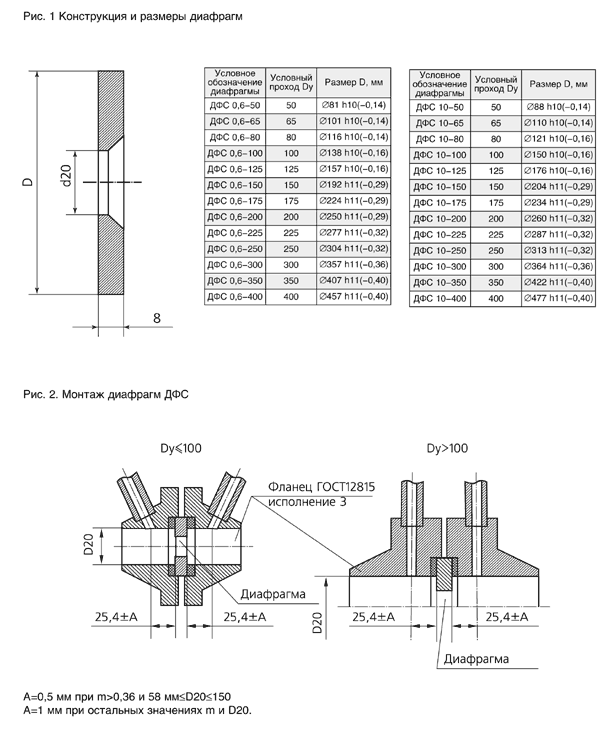

Конструкция и размеры диафрагм указаны в таблице рис. 1. Диафрагмы изготавливаются в соответствии с требованиями, предъявляемыми ГОСТ 26969-86 к дискам диафрагм вида ДКС, ДБС и требованиями РД 50-213-80.

Отверстие d20 выполняется по результатам расчета исходных данных потребителя в соответствии с РД 50-213-80.

Диафрагмы в соответствии с заказом изготавливаются из стали 12X18Н10Т ГОСТ 5632-72 (исполнение б) или стали 10Х17Н13М2Т ГОСТ 5632-72 (исполнение в).

Диафрагмы в соответствии с заказом изготавливаются на условное давление Ру=0,6 МПа или Ру=10МПа.

При заказе диафрагмы и в документации другой продукции в условном обозначении диафрагмы вида ДФС следует указывать вид диафрагмы, условное давление в соответствии с вышеуказанным, условный проход в соответствии с рис. 2 и исполнение по материалам (см. выше).

Пример условного обозначения диафрагмы вида ДФС на условное давление Ру=10 МПа для трубопровода с условным проходом Ду=250 мм из стали 12Х18Н10Т:

Диафрагма ДФС 10-250-6

КОМПЛЕКТ ПОСТАВКИ

По согласованию с потребителем допускается поставлять 1 экземпляр ТО на каждые 10 диафрагм, поставляемых в один адрес.

РАЗМЕЩЕНИЕ И МОНТАЖ

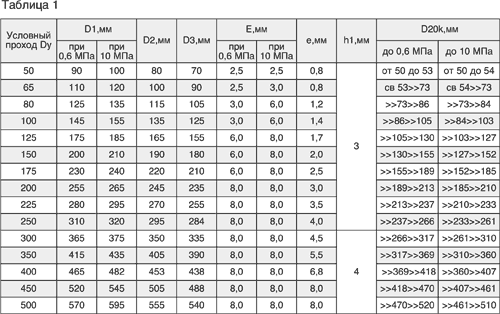

Диафрагм вида ДФС должны устанавливаться в трубопровод между фланцами по ГОСТ 12815-80 исполнения 3, удовлетворяющими требованиям приложения 5 ГОСТ 26969-86 и доработанными в соответствии с рис. 3 настоящего технического описания.

Уплотнение соединения диафрагмы с фланцами следует вести с использованием двух уплотнительных прокладок, устанавливаемых во впадины фланцев. Прокладки должны быть изготовлены из па-ронита по ГОСТ 481-80 толщиной 0,6 мм или других материалов, стойких к воздействию измеряемой среды.

Наружный диаметр (d) прокладки должен быть равным наружному диаметр (d)у диафрагмы (см. рис. 1), а диаметр (d) отверстия в прокладке - действительному внутреннему диаметр (d)у трубопровода.

Прокладки с диафрагмами не поставляются и изготавливаются потребителем в соответствии с указанными выше требованиями.

Диаметр отверстия во фланцах для отбора перепада давлений и внутренний диаметр (d) импульсных трубок - 15 мм. Диаметры отверстий во фланцах должны быть одинаковыми, оси отверстий могут находиться в разных меридиональных плоскостях.

УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ

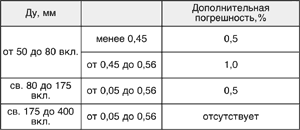

При расчете общей погрешности расходомерного устройства следует учитывать дополнительную погрешность коэффициента расхода, вызванную увеличением толщины диафрагмы относительно значений, задаваемых РД 50-213-80. Величина дополнительной погрешности указана в таблице.

Дополнительную информацию на ДФС Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
