ДИАФРАГМЫ ДКС

Цена: по запросу Заинтересованы ДКС? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ДКС:

ОБЩИЕ СВЕДЕНИЯ

Диафрагма необходима для измерения расхода жидкости, пара или газа в комплекте с дифманометрами-расходомерами.

ТЕХНИЧЕСКИЕ ДАННЫЕ

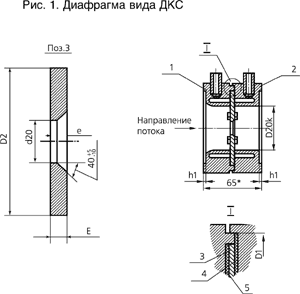

Диафрагмы вида ДКС по типоразмерам изготавливаются в соответствии с ГОСТ 26969-86. Конструкция и размеры диафрагм камерных указаны на рис. 1 и в таблице 1.

Диафрагмы поставляются с кольцевыми камерами исполнения 1, по заказу потребителя могут быть изготовлены исполнения 2.

Кольцевые камеры изготавливаются из стали 20 ГОСТ 1050-74 (условное обозанчение "а"), либо из стали 12Х18Н10Т ГОСТ 5632-72 (условное обоначение "б").

Диафрагма изготавливается из стали 12Х18Н10Т, либо из стали 10Х17Н13М2Т ГОСТ 5632-72 (условное обоначение "в").

Диафрагмы камерные изготавливаются на условное давление Ру=0,6 МПа (6 кгс/см2) и Ру=10 МПа(100кгс/см2).

По заказу потребителя диафрагмы вида ДКС могут комплектоваться сосудами уравнительными конденсационными, структура и размеры которых представлены на рис. 4. Возможна комплектация сосудами уравнительными, сосудами разделительныами, структуру и размеры см. на рис. 5.

Сосуды могут быть поставлены типа СКУР-10, рабочее давление до 10 МПа.

Возможна поставка сосудов из стали 20 ГОСТ 1050-74, условное обозначение марки материала "А", либо из стали 12Х18Н10Т ГОСТ 5632-72, условное обозначение "Б".

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки диафрагм вида ДКС входят:
диафрагма - 1 шт.
вентили - 2 шт.
ниппели - 4 шт.
гайки - 4 шт.
паспорт ИНСУ 5.892.022 ПС - 1 экз.
техническое описание ИНСУ 5.892.022 ТО - 1 экз.

По согласованию с потребителем допускается поставлять 1 экземпляр ТО на каждые 10 диафрагм, поставляемых в один адрес.

По требованию заказчика в комплект поставки

включены сосуды СКУР-10 - шт.

РАЗМЕЩЕНИЕ И МОНТАЖ

Диафрагма вида ДКС устанавливается в трубопровод между фланцами по ГОСТ 12815-80, удовлетворяющими требованиям приложения 5 ГОСТ 26969-86 и доработанными под посадочный диаметр (d) кольцевых камер.

Уплотнение соединения следует вести с использованием двух уплотнительных прокладок, устанавливаемых между фланцем и кольцевой камерой диафрагмы, как со стороны входа, так и со стороны выхода потока.

Прокладки должны быть изготовлены из паро-нита по ГОСТ 481-80 толщиной 0,6 мм или других материалов, стойких к воздействию измеряемой среды.

Прокладки с диафрагмами не поставляются и изготовляются потребителем при монтаже диафрагмы ДКС в трубопровод.

Дополнительную информацию на ДКС Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
