Блок питания БПИ

Цена: по запросу Заинтересованы БПИ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание БПИ:

ОБЩИЕ СВЕДЕНИЯ

Блок питания БПИ необходим для питания стабилизированным напряжением постоянного тока 36В различных электронных устройств.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Блок питания выпускается в 1-, 2-, 3-, 4-канальном исполнении, рассчитан для работы во взрывобезопасных помещениях и выполнен в климатическом исполнении УХЛ4 или ТВ по ГОСТ 15150. Условия эксплуатации:
температура окружающей среды от 1 до 50°С; относительная влажность воздуха при температуре 35°С не превышает 98%;
атмосферное давление 84-106,7 кПа (630 - 800 мм.рт.ст.).

Блок питания сохраняет работоспособность при воздействии вибрации:
частотой 5-80 Гц;
амплитудой не превышает 0,075 мм;
магнитных полей (постоянного и переменного тока частотой 50 Гц) напряженностью 400 А/м.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное выходное напряжение , В:
36

Номинальный ток нагрузки , мА:
80

MAX ток нагрузки , мА:
100

Ток срабатывания защиты , мА, не превышает:
от перегрузок 125-150
от КЗ 80

Максимальная потребляемая мощность , В·А:
12

Масса , кг, не превышает:
2,5

Примечание. Технические данные приведены для одноканального блока питания. Многоканальные блоки питания содержат идентичные, гальванически развязанные каналы с аналогичными характеристиками.

Гарантийный срок эксплуатации - 1,5 года со дня ввода блока в эксплуатацию.

Гарантийный срок эксплуатации блока, поставляемого на экспорт, - 1,5 года с момента проследования через государственную границу России.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Блок питания представляет собой полупроводниковый стабилизатор компенсационного типа с последовательным регулирующим элементом и состоит из корпуса и крышки. Внутри корпуса установлены трансформаторы, предохранитель, клеммные колодки и печатные платы с элементами схемы стабилизатора.

С наружной стороны находятся бобышки для крепления блока питания на месте установки, винт заземления и кабельные вводы, закрытые крышкой, для подключения внешних цепей к клеммным колодкам. В крышке имеется окошко для элемента индикации включения блока питания. Корпус блока питания закрывается крышкой с использованием четырех винтов.

Блоки питания всех модификаций имеют унифицированный корпус и отличаются количеством печатных плат, на которых собраны схемы стабилизатора, количеством трансформаторов, количеством клеммных колодок:

· одноканальный БПИ-1 и двухканальный БПИ-2 блоки питания имеют одну печатную плату, на которой смонтированы один или два, соответственно, стабилизатора и один понижающий трансформатор 77, и одну клеммную колодку XI;

· трехканальный БПИ-3 и четырехканальный БПИ-4 блоки питания имеют два понижающих трансформатора Т1, Т2, две клеммные колодки XI, Х2, две печатные платы А1 и А2. На плате А2 смонтированы один или два, соответственно, стабилизатора. На плате А1 собран двухканальный стабилизатор.

Блок питания осуществляет преобразование переменного напряжения промышленной сети 220 +22/-33В с частотой (50±1) Гц в постоянное стабилизированное напряжение.

Общий вид, габаритные и установочные размеры блока питания приведены на рис. 1, электрические схемы соединений блоков питания - на рис. 2.

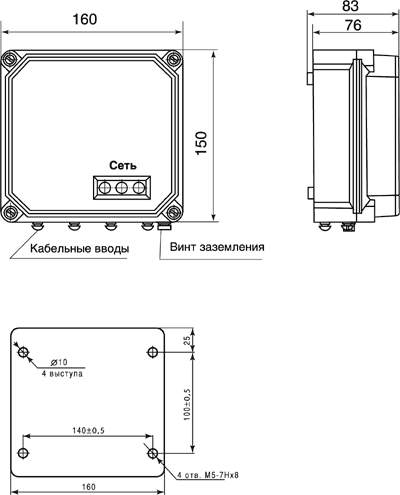

Рис. 1. Блок питания БПИ:

а - габаритные и установочные размеры;
Х1 - колодки;
б - разметка для крепления на щите.

Рис 2. Схема подключения
Примечание: на рис2 приведена схема подключения блока БПИ-4

1. в блоке БПИ-3 контакты 3,4 разъема Х2 свободны
2. в блоке БПИ-2 разъем Х2 отсутствует
3. в блоке БПИ-1 контакты 3,4 разъема Х1 свободны.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят: блок питания, единичный индикатор, плавкая вставка, паспорт.

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: количество каналов, климатическое исполнение и категорию размещения, обозначение технических условий.

Пример записи обозначения блока питания при его заказе:
БПИ-3-УХЛ4
