Универсальный двухканальный индикатор регулятор-самописец МЕБИУС-2

Цена: по запросу Заинтересованы МЕБИУС-2? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание МЕБИУС-2:

ОБЩИЕ СВЕДЕНИЯ

Универсальный двухканальный индикатор, регулятор-самописец " МЕБИУС-2 " (далее прибор) представляет собой технический компьютер со встроенным программным обеспечением.

Прибор необходим для автоматического измерения, индикации, регистрации температуры, давления или уровня и сигнализацию расхождения измеряемого параметра от заданного значения с раздельной задачей по каждому каналу от двух измерительных преобразователей типа Сапфир-22, УБ-ЭМ-Ех, Метран, РУПТ-А, БИК-1Р, БПС-90П, БПС-96ПР, ТСМУ и др., преобразующих указанные выше параметры в стандартный токовый сигнал 4-20 мА, 0-20 мА.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

"Мёбиус-2" - является двухканальным аналого-цифровым показывающим, самопишущим (регистрирующем) и регулирующим прибором. Электронный регулятор, сигнализатор, индикатор "Мёбиус" может работать как самостоятельно, вычислительного комплекса (в комплект поставки входит ПО для IBM).

-"Мёбиус-2" целесообразно применять там, где необходимо сохранение истории технологического процесса и автоматическое регулирование производственного процесса.

Частота опроса измерительных преобразователей 50 Гц.

Входной информацией для прибора является информация, поступающая от измерительных преобразователей в виде стандартных токовых сигналов 0-20, 4-20, 20-4, 20-0 мА.

"Мёбиус-2" обеспечивает преобразование входных токовых сигналов от измерительных преобразователей в соответствующие цифровые и графические значения температуры, давления или уровня.

Выходной информацией является:

· индицируемое значение измеряемой величины каждого канала в числовом виде;

· индицируемое значение измеряемой величины в графическом виде;

· звуковая, световая и визуальная индикация выхода измеряемой величины за диапазон

Ввод в прибор параметров объекта производится в диалоговой форме на русском языке только выбором соответствующего значения или параметра.

Количество уставок сигнализации на каждый канал- 4 с гальванической развязкой.

Коммутируемое напряжение 0-24В, коммутируемый ток -- не превышает 100мА.

Цифровая и графическая индикация (даже в темноте) преобразованного входного сигнала и параметров настройки (№ канала, №-объекта, дата, месяц, время, измеряемый параметр, предупреждающий и аварийный сигнал, количество свободной памяти, подсказки действия для пользователей в диалоговой форме на русском языке).

Автоматическая запись информации в реальном времени (дата, месяц, год, час, минута) через установленный интервал времени 1, 2, 3, 4, 5, 10, 15, 20, 30 или 60 мин.

Прибор обеспечивает хранение измеряемой величины в энергонезависимой памяти по каждому каналу отдельно,

· при интервале записи 1 мин. данные накапливаются за 22 календарных дней

· при интервале записи 2 мин. данные накапливаются за 44 календарных дня

· при интервале записи 3 мин. данные накапливаются за 66 календарных дня

· при интервале записи 4 мин. данные накапливаются за 88 календарных дня

· при интервале записи 5 мин. данные накапливаются за 110 календарных дней

· при интервале записи 10 мин. данные накапливаются за 220 календарных дней

· при интервале записи 15 мин. данные накапливаются за 320 суток

· при интервале записи 20 мин. данные накапливаются за 440 суток

· при интервале записи 30 мин. данные накапливаются за 660 суток

· при интервале записи 60 мин. данные накапливаются за 1200 календарных дней

Прибор обеспечивает передачу данных на ПЭВМ по каналу RS-232/RS-485.

Диагностика прибора и выходных устройств по вызову пользователя

Просмотр накопленных данных и вывод их на компьютер.

Электронная защита от превышения входного сигнала более 40мА.

Подключение первичных преобразователей производиться без соблюдения полярности.

Защита от несанкционированного доступа.

Абсолютная погрешность измерения прибора не превышает 0,15%, рабочая температура: -20 +50°С;

Вес прибора не превышает 500 гр.

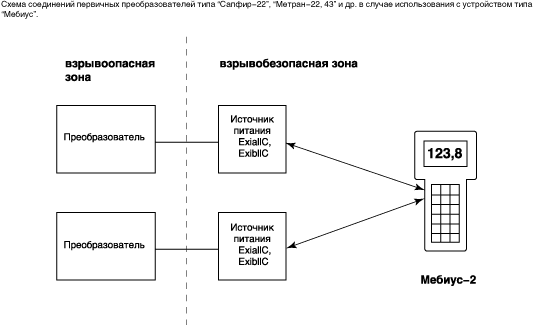

На один компьютер через концентратор сигналов можно подключить до 16 приборов "Мёбиус", то есть 32 первичных прибора типа "Сапфир", "Метран", "УБ-Э", РУПТ-А, РУПТ-3А и т.д. Одно из видов окон ПО показано ниже.

С 2003 г . планируется выпуск модуля "Мёбиус-GSM" для передачи данных с самописца на компьютер по каналу сотовой связи GSM.

ПОДКЛЮЧЕНИЕ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ СО СТАНДАРТНЫМ ТОКОВЫМ СИГНАЛОМ.

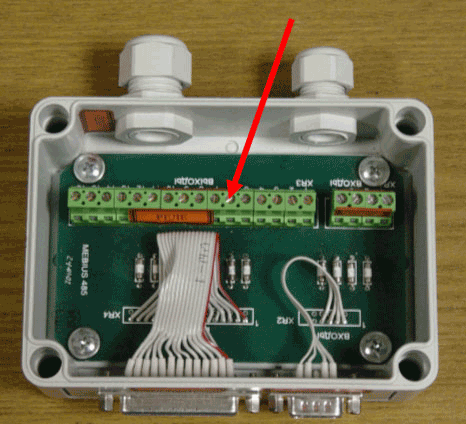

Подключите в клеммной коробке к разъему ХР1 "Входы" контакты 1 и 2 (канал №1) первичный преобразователь с токовым сигналом 4-20, 0-20 , 20-4, 20-0 мА или с напряжением 0-10 вольт, без соблюдения полярности. Электронный самописец автоматически определит полярность первичного преобразователя.

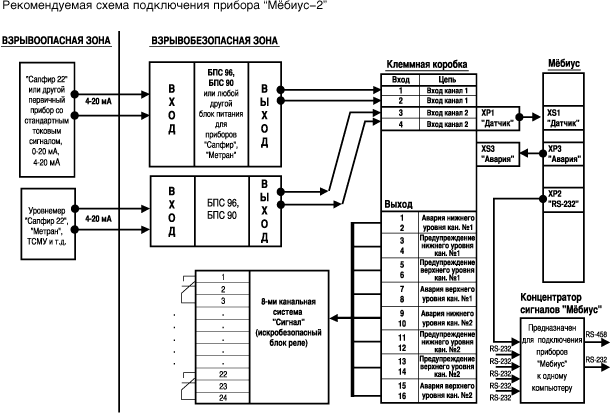

Если первичный преобразователь питается от блока питания БПС-96ПР, то рекомендуется нижеследующая схема подключения:

ПОДКЛЮЧЕНИЕ КАНАЛА №2

Подключите в клеммной коробке к разъему ХР1 "Входы" контакты 3 и 4(канал №2) первичный преобразователь, без соблюдения полярности.

Данный самописец "Мёбиус-2" можно подключать последовательно в режиме измерения тока с другими регулирующими или показывающими приборами или параллельно в режиме измерения напряжения.

ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ ИЛИ СЛАБОТОЧНЫХ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ.

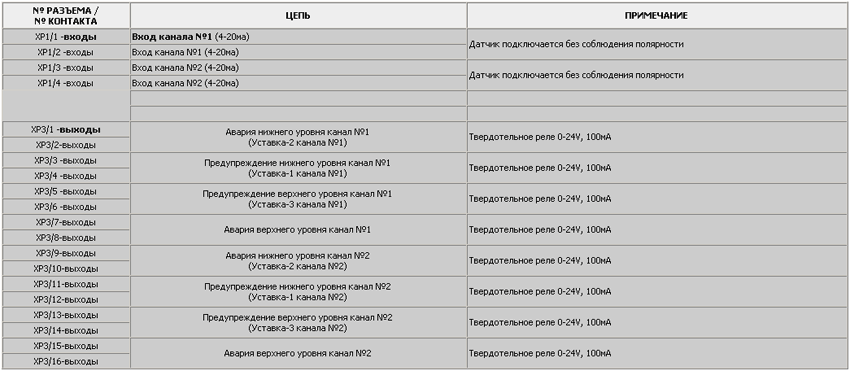

Аварийная сигнализация подключается в клемной коробке к разъему ХР3 "Выходы" к контактам 1-16 согласно таблице №1.

Внимание: коммутируемая нагрузка не превышает 100 мА., коммутируемое напряжение -0-24v, постоянного или переменного тока.

Если Вам необходимо подключить более мощную нагрузку в качестве силовой части рекомендуем подключение 8-и канальной системы "Сигнал". Система "Сигнал" выпускается отдельным изделием.

Дополнительную информацию на МЕБИУС-2 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
