Приборы для измерения и регулирования температуры Вторичное оборудование Регистраторы температуры УКПТП Средства защиты и коммутации термопреобразователей УСТРОЙСТВО КОМПЕНСАЦИОННОЕ ПОДКЛЮЧЕНИЯ ТЕРМОЭЛЕКТРИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ УКПТП
Цена: по запросу
Заинтересованы УКПТП?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|

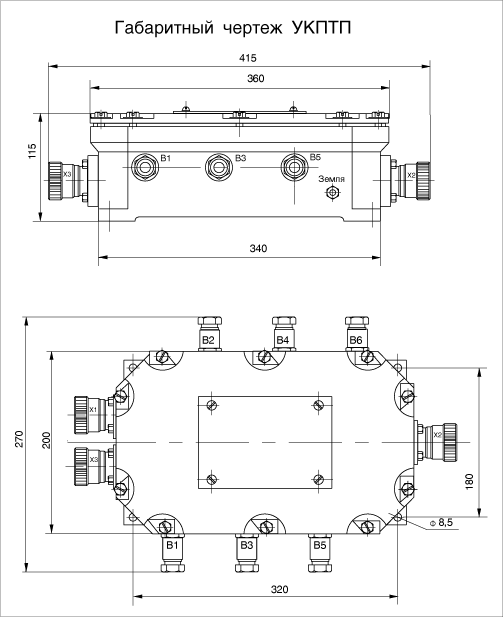

Описание УКПТП:
• Технические условия - ТУ 95 2693-97
• Лицензия Госстандарта России - № 000 250-И
• Лицензия Ростехнадзора - ЦО-12-101-1343
• Предназначены
для подключения преобразователей термоэлектрических (ТП) кабельного типа наружным диаметром (d) от 1,5 до 4,0 мм , без головок к линиям связи со вторичной аппаратурой в системах температурного контроля оборудования реакторных установок АЭС с ВВЭР, выравнивания температуры в местах подключения соединительных спаев ТП и автоматической компенсации влияния изменений температуры соединительных спаев ТП на величину выходных сигналов ТП (автоматическое введение поправки). Имеет три исполнения: два с использованием источника питания для автоматической компенсации температуры соединительных спаев ТП с НСХ ХА(К), ТП с НСХ XK(L) и одно без источника питания и без компенсации, с выдачей информации о температуре соединительных спаев ТП.
Технические данные
Количество подключаемых ТП, шт |
6 |
Погрешность компенсации температуры соединительных спаев, °С, не превышает |
1 |
Погрешность измерения температуры внутри УКПТП в интервале температур от 0 до 90 °С, не превышает |
0,2 |
Герметичность к внешней среде |
пыле- водозащищенное |
Класс безопасности по ПНАЭ Г-01-011-97 |
2НУ |
Категория сейсмостойкости по НП-031-01 |
I |
Средний срок службы, лет |
30 |
Условия окружающей среды: |
диапазон температур, °С |
от -50 до +150 |
абсолютное давление, МПа, до |
0,6 |
относительная влажность при температуре до 40 °С, %, до |
100 |
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4, ТВЗ, ТМЗ |

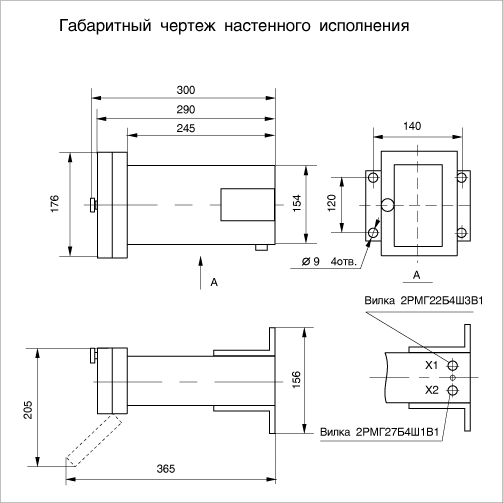

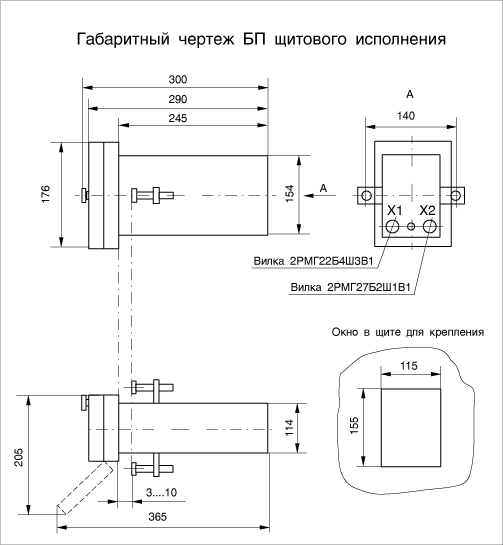

В комплект поставки УКПТП входит блок питания (БП) согласно таблице:
Таблица исполнений
Обозначение УКПТП |
нсхтп |
Обозначение БП |
Исполнение БП |
427.18 |
ХА(К) |
БГХ-20Р |
Щитовое |
БГХ-20Р2 |
Настенное | | |
427.18 - 01 |
XK(L) |
БГХ-20Р1 |
Щитовое |
БГХ-20РЗ |
Настенное | | |
427.18 - 02 |
ХА(К) или XK(L) |
- |
- |
Блок питания включает в себя шесть гальванически разделенных источников тока. От источников через мостовые схемы стабилизированный ток подаётся на компенсацию температуры соединительных спаев термоэлектрических преобразователей, подключаемых к устройству УКПТП.
Напряжение питания БП, В |
220!й |
Частота напряжения питания БП, Гц |
50+.Ь |
Нормальные условия окружающей среды для БП: |
температура, °С |
20±5 |
абсолютное давление |
атмосферное |
относительная влажность, % |
от 30 до 80 |
Мощность, потребляемая БП, ВА, не превышает |
15 |
• Пример записи при оформлении заказа:
Устройство компенсационное подключения термоэлектрических преобразователей УКПТП 427.18-01, ТУ 95 2693-97;блок питания БГХ-20РЗ.
Дополнительную информацию на УКПТП Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
