Описание Ф669:
ТУ4228-003-05784851-2001
Электросчетчик для измерения и учета активной, реактивной электроэнергии и мощности в прямом и обратном направлениях в трехфазных цепях переменного тока номинальной частотой 50 или 60Гц, по 4-м тарифам в 5-и временных зонах. Класс точности 0.5S; 1.0. 4 телеметрических выхода, 2 выхода «токовая петля», RS232или RS485. Наличие профиля мощности.
Технические данные
Класс точности для активной энергии |
0,5 |
Класс точности для реактивной энергии |
1,0 |
Номинальный(максимальный)ток, А |
1(1,25) |
Номинальная частота, Гц |
50 или 60 |
Чувствительность, % от I ном. |
0,08 |
Постоянная счетчика имп/кВт.час |
Программируемая |
Потребляемая мощность, ВА
- В каждой цепи тока
- В каждой цепи напряжения |
0,3
2,5
|
Погрешность хода таймера, с/24час |
0,5 |
Максимальное количество тарифных зон |
4 |
Количество временных сезонов |
5 |
Диапазон рабочих температур, ºС |
от -20 до +55 |
Габаритные размеры, мм |
330x180x60 |
Масса, кг |
1,6 |
Измерение текущих значений |
Активная мощность
Реактивная мощность
Полная мощность
Ток
Cos ?
Частота переменного тока |
Варианты подключения
Подключение |
Номинальное напряжение, В |
Номинальный (макс) ток, А |
Передаточное
число испытательного
выхода имп/кВт.ч
(имп/квар.ч) |
В 4-х проводную сеть |
3х57,7/100 |
5(6,25) |
40000 |
В 4-х проводную сеть |
3х63,5/110
3х69,2/120 |
1(1,25) |
40000 |
В 4-х проводную сеть |
3х220/380
3х230/400 |
5(6,25) |
10000 |
В 4-х проводную сеть |
3х120/208
3х127/220 |
5(6,25) |
20000 |
В 3-х проводную сеть |
3х100
3х110 |
5(6,25) |
40000 |
В 3-х проводную сеть |
3х120 |
1(1,25) |
40000 |
В 3-х проводную сеть |
3х380
3х400 |
5(6,25) |
10000 |
В 3-х проводную сеть |
3х220
3х230 |
5(6,25) |
20000 |
Данные отображаемые на ЖКИ - дисплее
Группа параметров |
Содержание |
Актуальная информация |
Дата, время, квадрант, признак сезонного времени, текущая тарифная зона.
Значения средней мощности текущего периода интегрирования и всех периодов последних 70 суток (30мин) |
Активная+Активная
Реактивная+реактивная |
Значения +Рсут для каждой тарифной временной зоны в течение текущих суток и последних36 суток. Значения +Рмес для каждой тарифной временной зоны в течение текущего месяца и последних 15 мес.Энернгия потребленная во время каждой тарифной временной зоны в течение текущих и последних 5-ти суток.Энергия в каждой тарифной временной в течение текущего месяца и последних 15-ти месяцев. Суммарная энергия во всех тарифных временных зонах. |
Телеметрическая |
Данные для каждой тарифной временной зоны, полученные в течение текущего и прошедшего месяца. |
Текущие |
Активная, реактивная и полная мощность в каждой фазе. Напряжение в каждой фазе. Ток в каждой фазе. Коэффициент мощности. Частота сети. |
Сбои |
Количество отключений сети, дата и время последних 10 отключений. Изменение количества фаз напряжения сети, дата и время последних 5-ти изменений. Количество и признаки нарушения работы счетчика. Количество нарушений работы таймера счетчика (при отключении сети более двух недель). |
Программируемые |
Тип прибора, заводской номер, код клиента. Временные границы тарифных зон, календарь праздничных дней, границы смены сезонного времени. Коррекция времени хода таймера. Время интегрирования, назначение релейного выхода. Последний день месячного расчетного периода, скорость связи по интерфейсу "токовая петля", константы измерения и телеметрии. |
Особенности
- Широкие функциональные возможности;
- Устойчивость к климатическим и электромагнитным воздействиям;
- Световой индикатор работы;
- Малое собственное энергопотребление;
- Телеметрический выход, интерфейсы типа «токовая петля», RS232; RS485 позволяют использовать в системах учета (АСКУЭ);
- Защита от хищения электроэнергии;
- Программа пользователя в среде MS Windows;
- Автоматическая самодиагностика;
- Возможность обмена информацией с внешними устройствами обработки данных через оптопорт.
Ресурсы, сроки службы
- минимальная наработка до отказа не менее 70000 ч.
- средний срок службы не менее 20 лет
- межповерочный интервал 8 лет
- гарантийный срок эксплуатации 24 мес.

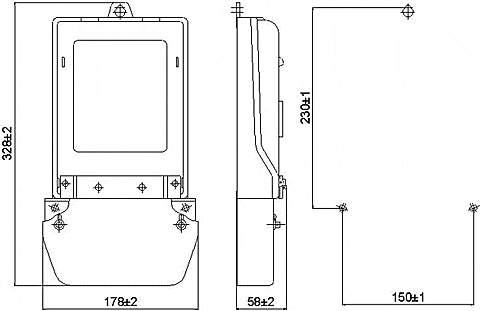

Габаритный чертеж
Дополнительную информацию на Ф669 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
