Главная Каталог
Приборы для измерения и регулирования расхода Счетчики, расходомеры воды Счетчики воды Isoflo Счетчики воды и тепла крыльчатые сухоходные Isoflo
Цена: по запросу
Заинтересованы Isoflo?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание Isoflo:
Cоответствует требованиям стандарта ISO 7858/1
Счетчик воды с двумя диапазонами измерений
Основные особенности
? В наличии имеются типоразмеры от Dу50 до Dу150
Конструктивно счетчик соответствует требованиям стандарта ISO 7858/1
Стандартное дополнительное оснащение блоком “Cyble” обеспечивает возможность дистанционного снятия показаний как с первичных, так и со вторичных счетчиков
Увеличенная пропускная способность обеспечивается при использовании счетчика со вторичными счетчиками типа “Woltex” и “Flodis/Flostar M” класса C
Являясь прибором комбинированного типа, счетчик модели “Isoflo” соединяет в себе счетчик Вольтманна горизонтального исполнения, марки “Woltex” и одноструйный счетчик модели “Flodis/Flostar M”, класса С.
Посредством переключающего пружинного клапана водный поток переводится на соответствующий счетчик в приборе. Открывание и закрывание клапана происходит в соответствии с колебаниями давления вследствие изменения величины расхода жидкости.
Технология
При малых величинах расхода переключающий клапан закрывается (2) и задействованным остается только только вторичный счетчик. При возрастании расхода давление воздействует на первичный счетчик и при этом происходит открывание переключающего клапана (1). С этого момента первичный счетчик начинает работать совместно со вторичным счетчиком. При работе обоих счетчиков общее потребление и расход считываются путем сложения показаний первичного и вторичного счетчика. Зона переключения Zc определяется согласно стандарту ISO 7858/1 по следующей формуле: Qмин.(основн.)<ZC< (вторичн.).>
Стандартная комплектация
Первичный счетчик “Woltex” (горизонтальный счетчик Вольтманна, класса В). Вторичный счетчик “Flodis/Flostar M” (одноструйный, класса А), расположенный справа.
Счетчик “Isoflo” поставляется с предварительно установленным датчиком “Cyble”
Этим обеспечивается связь и дистанционное снятие показаний с использованием:
импульсного выхода ( датчик “Cyble” )
протокола шины М ( шина “Cyble M” )
блока радиосвязи ( “Cyble RF” ).
Данные модули “Cyble” дают возможность подключения счетчика “Flostar M” к различным смежным системам в случае такой необходимости. Они особенно подходят для коммерческого и промышленного применения, когда имеется необходимость частого контроля за счетчиком, особенно в труднодоступных местах.
Варианты оснащения
Вторичный счетчик “Aquadis” (поршневого типа, класса С), ставится слева.
Основные преимущества технологии Cyble
Не требуется осуществлять дополнительные капвложения в счетчик для проведения дистанционного снятия показаний.
Применение стандартного интерфейса фирмы “Актарис” независимо от исполнения счетчика, широко используемого во всей номенклатуре счетчиков фирмы “Актарис”.
Надежность в работе благодаря применению электронного выключателя (нет износа и дрожания контактов)
Регулирование обратного потока
Принцип работы проверен в реальной эксплуатации на протяжении 5 лет
Дополнительные приборы не подвержены воздействию магнитного поля
Требования к монтажу
Статическое давление перед счетчиком должно быть не ниже 0,4 бар.
Настоятельно рекомендуется устанавливать фильтр для защиты механизма счетчика и клапана переключения.
Элементы оборудования, создающие колебания давления необходимо устанавливать после счетчика.
Оптимальный срок службы достигается при задании величины расхода несколько выше зоны переключения во избежание засорения прибора.
Технические данные
Номинальный диаметр (d) (Ду) |
мм |
50x20 |
60/65x20 |
80x20 |
100x25 |
150x40 |
Постоянный расход (Qн первичного счетчика) |
м³/ч |
25 |
25 |
60 |
60 |
150 |
Расход при перепаде давления в 1 бар |
м³/ч |
50 |
70 |
130 |
175 |
440 |
Макс. допустимый пиковый расход (несколько минут) |
м³/ч |
80 |
100 |
180 |
270 |
600 |
Перепад давления при постоянном расходе |
бар |
0,23 |
0,52 |
0,27 |
0,37 |
0,45 |
Пусковой расход |
л/ч |
6 |
6 |
6 |
10 |
30 |
Точность ±5% (метрологические значения EEC) от |
л/ч |
25 |
25 |
25 |
35 |
100 |
Точность ±2% (метрологические значения EEC) от |
л/ч |
37,5 |
37,5 |
37,5 |
52,5 |
150 |
Зона переключения:
- при увеличении расхода
- при уменьшении расхода |
м³/ч
м³/ч
|
3
0,75
|
3
0,75
|
3
0,75
|
4,2
1,8
|
12
4,5
|
Максимально допустимая температура |
градусы Цельсия |
50 |
Максимально допустимое давление |
бар |
16 |
Минимальный интервал шкалы:
- первичный счетчик
- вторичный счетчик |
л
л
|
0,5
0,05
|
5
0,5
|
Диапазон индикации:
- первичный счетчик
- вторичный счетчик |
м³
м³
|
999999,99
99999,999
|
9999999,9
999999,99
|
Весовое значение импульса (HF):
- первичный счетчик
- вторичный счетчик |
л
л
|
10
1
|
100
10
|

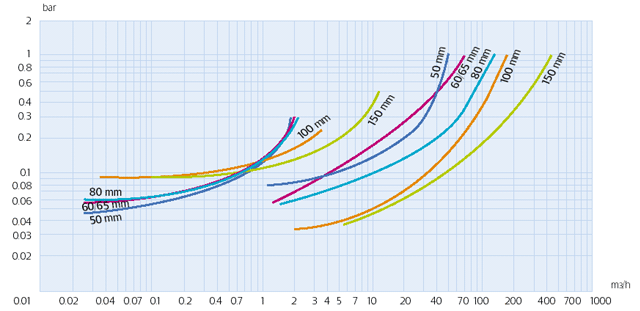

Перепад давления
Габаритные размеры
Номинальный диаметр (d) (Ду) |
мм |
50x20 |
60/65x20 |
80x20 |
100x25 |
150x40 |
А |
мм |
300 |
300 |
350 |
350 |
500 |
В |
мм |
83 |
93 |
100 |
110 |
144 |
С |
мм |
167 |
167 |
171 |
171 |
194 |
С |
мм |
269 |
269 |
311 |
311 |
395 |
D |
мм |
87 |
95 |
110 |
128 |
164 |
E (правый/левый) |
мм |
199/176 |
209/186 |
216/193 |
220/185 |
295/295 |
F |
мм |
250 |
260 |
271 |
281 |
338 |
Масса, приблизительно |
кг |
18 |
19 |
31 |
32 |
54 |
Тип фланца |
По ISO Pн 10/16 |

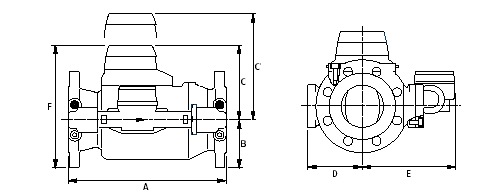

Габаритный чертеж
Дополнительную информацию на Isoflo Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
