Главная Каталог Измерение физико-химических свойств веществ Вискозиметры, плотномеры ДП1

Датчик плотности ДП1

Цена: по запросу

Заинтересованы ДП1?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ДП1 Датчик плотности

Описание ДП1:

1 Назначение

Сенсор плотности ДП1 (далее «датчик») необходим для непрерывного контроля плотности путем измерения перепада гидростатического давления на погружаемом чувствительном элементе (ПЧЭ) и температуры жидких нефтепродуктов. Сенсор обеспечивает получение малых дополнительных погрешностей в интервале условий эксплуатации и необходим для работы в составе систем объемно-массового учета.

Сенсор может осуществлять измерения параметров для последующего вычисления плотности:
– измерение перепада гидростатического давления контролируемой среды на ПЧЭ;
– измерение температуры контролируемой среды в двух точках ПЧЭ.

Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с разрежением (от 0 до 5 кПа), атмосферным или избыточным (0 до 15 кПа) давлением.

Сенсор устанавливается на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно согласно ГОСТ Р 51330.0.

Сенсор имеет взрывозащищенное исполнение, соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.10, имеет вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.

Знак «Х» указывает на возможность применения датчика в комплекте с блоком сопряжения с датчиками БСД ТУ 4217-026-29421521-04 или другими вторичными приборами производства ЗАО «Альбатрос», имеющими вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей и паров с воздухом категории IIB.

2 Контролируемая среда

Чистые нефтепродукты, а также неагрессивные жидкости различных производств.

Стойкость датчика к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой: фторопласт-4 и нержавеющие стали 12Х18Н10Т, 10Х17Н13М3Т и ANSI 316.

3 Состав датчика

Сенсор состоит из литого корпуса, выполненного из алюминиевого сплава, и ПЧЭ из нержавеющей стали на гибком подвесе. В ПЧЭ установлены две ячейки для измерения давления (ЯИД) на базовом расстоянии 0,45 м друг от друга. Обе ЯИД, используемые в датчике, являются пьезорезистивными мостовыми ячейками для измерения относительного давления.

4 Технические данные

4.1 Технические характеристики и условия эксплуатации датчика даны в таблице II.5.1.

Таблица II.5.1

№

Наименование параметра

ДП1

1.

Длина чувствительного элемента

от 1,5 до 12 м

2.

Температура контролируемой среды

от минус 45 до + 75 °C

3.

Давление в резервуаре

разрежение от 0 до 5 кПа;
избыточное давление от 0 до 15 кПа.

4.

Плотность контролируемой среды

от 650 до 1100 кг/м 3

5.

Маркировка взрывозащиты

1ExibIIBT5 X по ГОСТ Р 51330.0

6.

Степень защиты оболочки

IP68 по ГОСТ 14254

7.

Климатическое исполнение

ОМ1,5 по ГОСТ 15150

8.

Температура внешней среды

от минус 45 до +75 °С

9.

Пределы изменения атмосферного давления

от 84 до 106,7 кПа

10.

Измерительный диапазон перепада гидростатического давления

от 0 до 5,3 кПа

11.

Тип атмосферы

III, IV (морская и приморско-промышленная)

12.

Срок службы

не менее 10 лет

13.

Масса

не превышает 9 кг

14.

Габаритные размеры

не превышают 215х145х (121+L ЧЭ *) мм


* «L ЧЭ » – длина чувствительного элемента

4.2 Вязкость контролируемой среды не ограничивается при отсутствии застывания и отложений на чувствительных элементах датчика, препятствующих работе ячеек для измерения давления (ЯИД).

4.3 Минимальный уровень контролируемой среды относительно нижнего конца датчика 622 мм .

4.4 Пределы допускаемой приведенной основной погрешности измерений перепада гидростатического давления ±0,1 %.

4.5 Пределы допускаемой абсолютной дополнительной погрешности измерений плотности контролируемой среды в интервале рабочих температур – ±1,1 кг/м 3 .

4.6 Пределы допускаемой абсолютной погрешности измерений температуры ± 0,5 °C .

4.7 По устойчивости к механическим воздействиям датчик соответствует исполнению N1 по ГОСТ 12997.

4.8 Электрические параметры и характеристики

4.8.1 Питание датчика осуществляется от вторичного прибора постоянным искробезопасным напряжением +12 В.

4.8.2 Ток потребления датчика составляет не превышает 40 мА.

4.8.3 По степени защиты от поражения электрическим током датчик относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.

4.8.4 Связь датчика с вторичным прибором осуществляется с использованием экранированного четырехпроводного кабеля. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.

4.8.5 Нормальное функционирование датчика обеспечивается при длине соединительного кабеля между датчиком и вторичными прибором не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами: R КАБ  ? 100 Ом, С КАБ  ? 0,1 мкФ, L КАБ  ? 2 мГн.

4.8.6 Обмен информацией датчика с вторичным прибором ведется последовательным кодом в асинхронном полудуплексном режиме по внутреннему протоколу ЗАО «Альбатрос» версии 2.0. Скорость передачи составляет 4800 бит/с.

5 Принцип работы прибора

5.1 Предварительная обработка сигналов ЯИД производится нормирующими усилителями (НУ), обеспечивающими питание ЯИД, усиление, привязку уровней начала и конца диапазона, термокомпенсацию и линеаризацию выходных сигналов. Выходные сигналы НУ преобразуются в цифровую форму с использованием дифференциального аналого-цифрового преобразователя и далее обрабатываются микроконтроллером.

5.2 Плотность контролируемой среды определяется через перепад гидростатического давления на ПЧЭ, представляющий собой разность давлений, измеренных ЯИД1 и ЯИД2.

6 Установка прибора

6.1 Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали 5°.

6.2 Допускается использование других вариантов установки датчика по согласованию с предприятием–изготовителем.

7 Структура условного обозначения датчика


8 Пример записи при заказе

«Сенсор плотности ДП1–4,0–ОМ1,5** ТУ 4212–004–29421521–05».
Образец бланка-заказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу CD-диске.

9 Комплектность поставки

В комплект поставки входят:

– датчик плотности ДП1 УНКР.406233.009
– руководство по эксплуатации УНКР.406233.009 РЭ
– паспорт УНКР.406233.009 ПС
– фланец УНКР.301265.002-01
– прокладка 54х58-I ГОСТ 19752
– ящик ВМПК.321312.002.

– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.

Примечания

Документ УНКР.406233.009 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.

10 Габаритные размеры

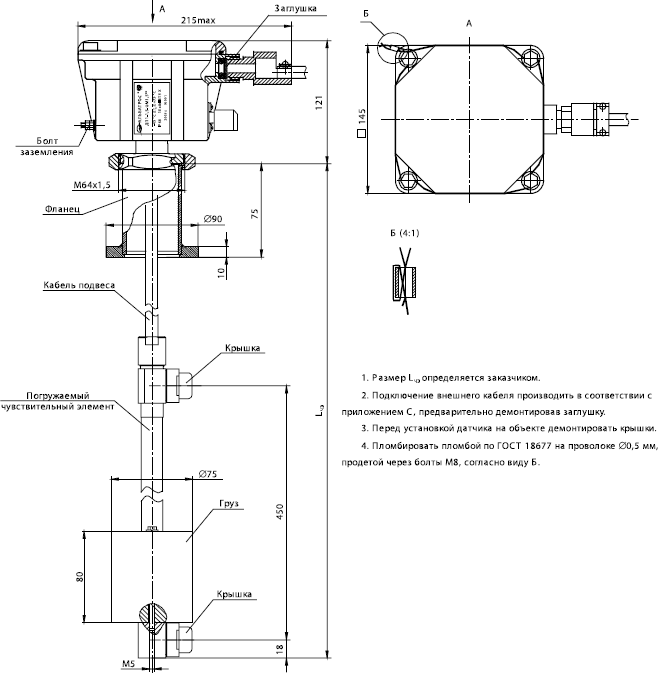

Габаритные размеры датчика ДП1 даны на рисунке II.5.1.

11 Дополнительная информация

11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.406233.009 РЭ.

11.2 Руководство по эксплуатации УНКР.406233.009 РЭ в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.


Рисунок II.5.1 Габаритные размеры датчика ДП1
