Блок тиристорных усилителей БТУ

Цена: по запросу Заинтересованы БТУ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание БТУ:

1 Назначение

1.1 Блок тиристорных усилителей БТУ (далее «прибор»), выполненный на основе твердотельного полупроводникового опто-электронного трехфазного реле, необходим для коммутации одно- или трехфазного напряжения, поступающего на электропривод исполнительного механизма.

Дискретные входы прибора «Открыть», «Закрыть» и «Блокировка», обеспечивающие управление, необходимы для работы со схемами, состоящими из «сухих контактов», и не требуют дополнительных источников питания.

Прибор имеет дискретный выход индикации перегрузки по току в виде нормально разомкнутого «сухого контакта».

Прибор выполняет контроль за током потребления электропривода по фазам В и С. При возникновении аварийных ситуаций, а также снятии питания со схемы защиты, силовые цепи размыкаются электромагнитным реле, включенным до полупроводникового реле.

1.2 Условия эксплуатации и степень защиты прибора

1.2.1 Номинальные значения климатических факторов – согласно ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная).

1.2.2 Степень защиты прибора IP20 по ГОСТ 14254 (защита от попадания посторонних твердых тел диаметром (d) более 12,5 мм ).

2 Технические данные

2.1 Характеристики прибора:
– число дискретных входов для подключения внешнего управления – три;
– число дискретных выходов для индикации перегрузки в силовых цепях прибора – один;
– число коммутируемых фаз – три;
– реверсируемые фазы – В и С.

2.2 На передней панели прибора размещены светодиоды РАБОТА зеленого цвета и ПЕРЕГРУЗКА красного цвета, кнопка СБРОС и клеммные соединители УПРАВЛЕНИЕ, ВХОД 380 В и ВЫХОД 380 В.

2.3 Электрические параметры и характеристики

2.3.1 Питание прибора осуществляется от внешнего источника постоянного напряжения (24 ±0,24) В.

2.3.2 Ток потребления прибора по цепи +24 В не превышает 180 мА.

2.3.3 Время установления рабочего режима – не превышает 10 с.

2.3.4 По степени защиты от поражения электрическим током прибор относится к классу защиты 0 в соответствии с требованиями ГОСТ 12.2.007.0.

2.3.5 Напряжение изоляции между силовыми цепями прибора и цепями управления, а также цепью +24 В выдерживает без пробоя и поверхностного перекрытия испытательное напряжение ~1500 В, 50 Гц в нормальных климатических условиях.

2.3.6 Сопротивление изоляции силовых цепей относительно цепей управления и цепи +24 В не менее 20 МОм в нормальных климатических условиях.

2.4 Прибор необходим для непрерывной работы.

2.5 Основные параметры дискретных входов прибора:
– логическому нулю (единице) на входах «Открыть», «Закрыть» соответствует разомкнутое (замкнутое) состояние контактов подключенного к прибору устройства; – напряжение логического нуля на входе «Блокировка» от 0 до 1 В;
– логической единице на входе «Блокировка» соответствует разомкнутое состояние контактов подключенного к прибору устройства;
– минимальная длительность логической единицы или логического нуля 0,1 с;
– ток в цепях «Открыть», «Закрыть» и «Блокировка» от 15 до 24 мА.

2.6 Предельные параметры ключей прибора:
– среднеквадратическое значение напряжения коммутации силового ключа не превышает 420 В, 50 Гц;
– амплитудное значение коммутируемого тока силового ключа не превышает 10 А;
– напряжение коммутации ключа перегрузки не превышает ±36 В;
– коммутируемый ток ключа перегрузки не превышает 0,5 А.

2.7 Прибор обеспечивает защиту от перегрузок и короткого замыкания по фазам В и С.

2.8 Значение тока срабатывания защиты цепей питания электропривода (10 ± 1,5) А.

2.9 Надежность

2.9.1 Средняя наработка на отказ прибора не менее 40000 ч.

2.9.2 Срок службы прибора составляет 10 лет.

3 Общее устройство и принцип работы прибора

3.1 Прибор выполнен на основе твердотельного полупроводникового оптоэлектронного трехфазного реле (далее «ПР») и ориентирован на управление одно– или трехфазным исполнительным электроприводом.

3.2 Силовое трехфазное напряжение для трехфазных исполнительных механизмов или однофазное напряжение для однофазных исполнительных механизмов поступает на электромагнитное реле, обеспечивающее обесточивание силовых цепей и обмоток двигателя электропривода при выключенном питании прибора или при возникновении аварийных ситуаций.

3.3 Управляющее напряжение для ПР формируется схемой согласования с внешними цепями. Соответствующий порядок коммутации силовых цепей определяется таблицей V.2.1.

Таблица V.2.1

Примечание - Р - разомкнуто, З - замкнуто.

3.4 Прибор содержит нелинейные элементы (варисторы), используемые в качестве защиты ПР, и токовые трансформаторы, позволяющие контролировать текущее значение тока в фазах В и С.

3.5 Формирование алгоритма работы прибора обеспечивается микроконтроллером.

3.6 На лицевой панели прибора расположены клеммные соединители для подключения входных и выходных цепей прибора, светодиод РАБОТА зеленого цвета и светодиод ПЕРЕГРУЗКА красного цвета.

3.7 Прибор состоит из двух плат: платы ячейки силовых цепей ЯСЦ и платы ячейки защиты ЯЗ. На плате ЯСЦ установлены клеммные соединители, электромагнитное реле, элементы защиты ПР. ПР устанавливается на металлической панели, связанной с ЯСЦ через полистироловые втулки. На плате ЯЗ установлены элементы схемы согласования и токового датчика, светодиоды РАБОТА и ПЕРЕГРУЗКА, кнопка СБРОС.

В качестве корпуса прибора использована пластмассовая коробка СМ175 фирмы Phoenix Contact GmbH & Co. Основание корпуса прибора с установленными в нем печатными платами закрывается крышкой с защелками. На лицевой панели (крышке) размещен декоративный шильдик с описанием основных характеристик прибора. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, отверстия для светодиодов и кнопки.

Установка прибора производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co. (DIN–рельс).

4 Устройство и работа составных частей прибора

4.1 Питание прибора и его управление осуществляется через разъем «УПРАВЛЕНИЕ», выполненный на основе клеммных соединителей FRONT 2,5–H/SA5 фирмы Phoenix Contact GmbH & Co. Названия и назначения цепей приведены в таблице V.2.2.

Таблица V.2.2

4.2 Ячейка силовых цепей ЯСЦ
ЯСЦ выполнена на основе твердотельного полупроводникового оптоэлектронного трехфазного реле переменного тока с контролем перехода фазы через «ноль» 5П55.30ТМА–10–8–Д8 ЕСНК.431162.001 ТУ.

В составе ячейки имеются цепи защиты внутренних коммутирующих семисторов ПР в период реверса нагрузки от бросков трехфазного сетевого напряжения и межфазного замыкания. Контроль текущего значения тока фаз В и С обеспечивается двумя трансформаторами тока. Подключение силовых цепей осуществляется через клеммные соединители FRONT 4–H–7,62 фирмы Phoenix Contact GmbH & Co.

4.3 Ячейка защиты ЯЗ
В составе ЯЗ имеются следующие узлы:
– два канала двухполупериодного выпрямителя;
– два канала компараторов тока;
– микроконтроллер, обеспечивающий алгоритм функционирования БТУ;
– оптопара, обеспечивающая гальваническую развязку между цепями БТУ и цепью сигнализации перегрузки пользователя;
– формирователь индикации нормального функционирования ячейки (светодиод РАБОТА);
– формирователь индикации перегрузки прибора (светодиод ПЕРЕГРУЗКА );
– формирователь возврата прибора в режим нормального функционирования (кнопка СБРОС);
– узел сопряжения и защиты цепей управления ПР;
– вторичный источник стабилизированного напряжения, формирующий из напряжения +24 В напряжение питания +5 В;
– разъем для подключения цепей управления и питания.

5 Комплектность поставки

В комплект поставки прибора входят:
– блок тиристорных усилителей БТУ УНКР.468364.002      – 1 шт.;
– руководство по эксплуатации УНКР.468364.002 РЭ        – 1 шт.;
– тара транспортная УНКР.321312.070                               – 1 шт.

6 Габаритные размеры и масса

6.1 Габаритные размеры прибора приведены на рисунке V.2.1.

6.2 Масса не превышает 1,8 кг .

7 Установка прибора

7.1 Прибор устанавливается на стандартный DIN–рельс, который крепится внутри шкафа или на стене в горизонтальном положении.

7.2 Cведения по установке даны в руководстве по эксплуатации УНКР.468364.002 РЭ.

7.3 Схемы подключений к прибору внешних устройств представлены на рисунках V.2.2... V.2.4.

8 Дополнительная информация

8.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.468364.002 РЭ.

8.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

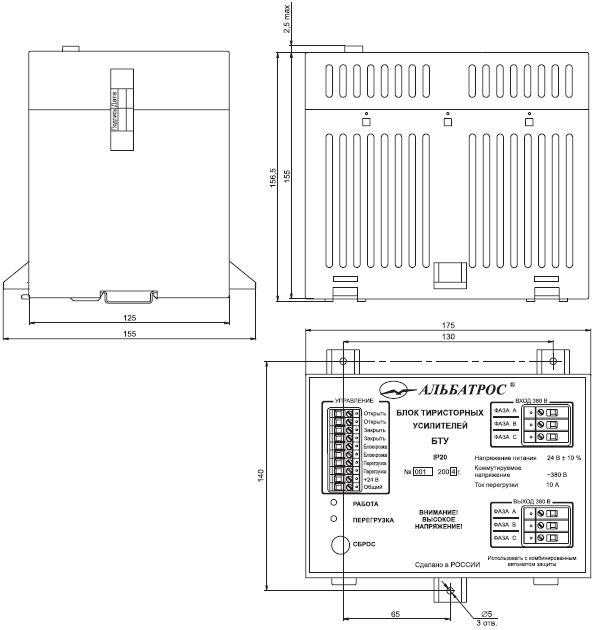

Рисунок V.2.1 Габаритные размеры прибора

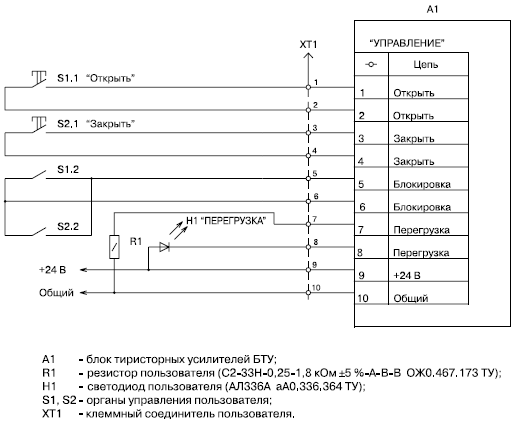

Рисунок V.2.2 Схема подключения к прибору органов управления

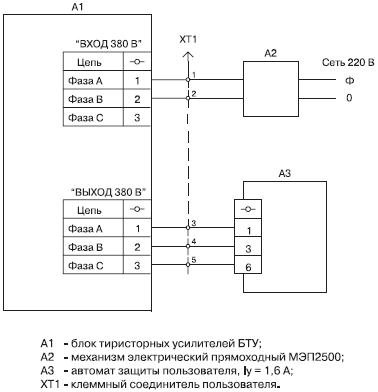

Рисунок V.2.3 Схема подключения к прибору механизма электрического прямоходного МЭП2500

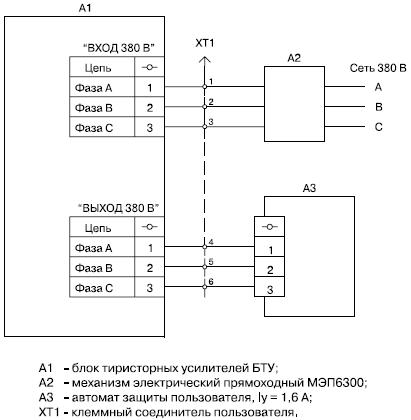

Рисунок V.2.4 Схема подключения к прибору механизма электрического прямоходного МЭП6300
