Барьеры искробезопасности БИБ2, БИБ2(2

Цена: по запросу

Заинтересованы БИБ2, БИБ2(2?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

БИБ2, БИБ2(2 Барьеры искробезопасности

Описание БИБ2, БИБ2(2:

1 Назначение

1.1 Барьер искробезопасности БИБ2 (далее «БИБ2») обеспечивает запитку термопреобразователя сопротивления типа ТСМ50 с отношением сопротивлений W100=1,4260 (далее «ТСМ50»), подключаемого к прибору по трёхпроводной схеме, искробезопасным стабилизированным током, преобразование падения напряжения на ТСМ50 в стандартный токовый сигнал 4…20 мА, а также гальваническую изоляцию ТСМ50 от общего провода прибора.

1.2 Барьер искробезопасности БИБ2/2 (далее «БИБ2/2») необходим для изолированного питания искробезопасным стабильным током двух однотипных медных или платиновых термопреобразователей сопротивления (далее «ТС»), помещенных во взрывоопасной зоне и подключенных к входным клеммам прибора по четырехпроводным линиям, преобразования с коррекцией нелинейности падений напряжения на ТС, эквивалентных измеряемым температурам, в стандартные выходные сигналы от 4 до 20 мА (от 1 до 5 В или от 2 до 10 В).

1.3 В зависимости от типа подключаемых к входным клеммам БИБ2/2 ТС прибор выпускается в следуюБИБ2/2 щих исполнениях согласно таблице VI.2.1.

Таблица VI.2.1

Наименование

Тип подключаемого ТС

БИБ2/2-0

  ТСМ50, W100=1,4260

БИБ2/2-1

  ТСМ50, W100=1,4280

БИБ2/2-2

ТСМ100, W100=1,4260

БИБ2/2-3

ТСМ100, W100=1,4280

БИБ2/2-4

  ТСП50, W100=1,3850

БИБ2/2-5

  ТСП50, W100=1,3910

БИБ2/2-6

ТСП100, W100=1,3850

БИБ2/2-7

ТСП100, W100=1,3910

1.4 Входы и выходы БИБ2 и БИБ2/2 (далее «приборы») изолированы друг от друга и источника питания.

1.5 Условия эксплуатации и степень защиты приборов

1.5.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная).

1.5.2 Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм ).

1.6 Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

2 Технические данные

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики приборов приведены в таблице VI.2.2.

Таблица VI.2.2

Наименование

БИБ2

БИБ2/2

Количество каналов

1

2

Измерительный диапазон падения напряжения (для БИБ2: на ТСМ50 с отношением сопротивлений W100=1,4260, эквивалентный его характеристике преобразования; для БИБ2/2: на ТС, эквивалентный его характеристике преобразования)

от минус 50
до +190 °С

от минус 50
до +190 °С

Выходной сигнал взрывобезопасной зоны (для БИБ2/2 в зависимости от состояния выключателей, см. таблицу VI.2.3)

от 4 до 20 мА

от 4 до 20 мА
от 1 до 5 В
от 2 до 10 В

Диапазон сопротивления нагрузки

от 0 до 600 Ом

– от 0 до 750 Ом
(выход от 4 до 20 мА);
– 500 кОм (выход от 1 до 5 В);
– 1 МОм (выход от 2 до 10 В)

Напряжение изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны (эффективное значение), не менее

1500 В, 50 Гц

1500 В, 50 Гц

Напряжение изоляции между входными цепями взрывоопасной зоны и цепями питания (эффективное значение), не менее

1500 В, 50 Гц

1500 В, 50 Гц

Напряжение изоляции между выходными цепями взрывобезопасной зоны и цепями питания (эффективное значение), не менее

250 В, 50 Гц

250 В, 50 Гц

Сопротивление изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны, не менее

20 МОм

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

Сопротивление изоляции между входными цепями взрывоопасной зоны и цепями питания, не менее

20 МОм

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

Сопротивление изоляции между выходными цепями взрывобезопасной зоны и цепями питания, не менее

20 МОм

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

2.1.2 Вид выходного сигнала БИБ2/2 зависит от состояния выключателей на передней панели прибора и соответствует таблице VI.2.3.

Таблица VI.2.3

Канал

Состояние выключателей

Выходной сигнал взрывобезопасной зоны

1

1 ON
2 ON

от 1 до 5 В

1

1 OFF
2 ON

от 2 до 10 В

1

1 ON или OFF
2 OFF

от 4 до 20 мА

2

3 ON
4 ON

от 1 до 5 В

2

3 OFF
4 ON

от 2 до 10 В

2

3 ON или OFF
4 OFF

от 4 до 20 мА

2.1.3 На передней панели приборов БИБ2 и БИБ2/2 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.4 На передней панели БИБ2/2 размещены выключатели, определяющие тип выходного сигнала первого и второго каналов в соответствии с таблицей VI.2.3.

2.1.5 Связь БИБ2 с датчиками осуществляется с использованием трехпроводного кабеля, БИБ2/2 – с использованием четырехпроводного.

2.1.6 Время установления рабочего режима – не превышает 20 минут.

2.1.7 Приборы необходимы для непрерывной работы.

2.1.8 Приборы размещаются во взрывобезопасной зоне.

2.1.9 Приборы соответствует требованиям ГОСТ Р 51318.22 по уровню излучаемых радиопомех и ГОСТ Р 51527 по уровню кондуктивных помех.

2.2 Метрологические характеристики

2.2.1 Метрологические характеристики БИБ2 приведены в таблице VI.2.4.

Таблица VI.2.4

Наименование

Значение

Пределы допускаемой приведенной основной погрешности выходного сигнала, %, не превышает

± 0,1

Нелинейность, % от диапазона выходного сигнала, не превышает

± 0,1

Изменение выходного сигнала при изменении нагрузки от 0 до 600 Ом, % от диапазона выходного сигнала, не превышает

± 0,1

Изменение выходного сигнала при изменении температуры окружающей среды, %/°C, не превышает

± 0,02

Изменение выходного сигнала при изменении напряжения питания, %/В, не превышает

± 0,2

2.2.2 Метрологические характеристики БИБ2/2 приведены в таблице VI.2.5.

Таблица VI.2.5

Наименование

Значение

Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, %, не превышает

± 0,15

Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C , %, не превышает

± 0,15

2.3 Электрические параметры и характеристики

2.3.1 Питание приборов осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.3.2 Ток потребления приборов составляет не превышает 90 мА для БИБ2 и не превышает 200 мА для БИБ2/2.

2.3.3 По степени защиты от поражения электрическим током приборы относятся к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.

2.3.4 Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между прибором и датчиком не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами: R КАБ ? 100 Ом, С КАБ ? 0,1 мкФ, L КАБ ? 2 мГн.

2.3.5 Характеристики искробезопасности приборов приведены в таблице VI.2.6.

Таблица VI.2.6

Наименование

БИБ2

БИБ2/2

Максимальное значение

U o =12 В; I o =80 мА

U o =29,7 В; I o =40 мА

Уровень искробезопасной цепи

ib

ib

Подгруппа

IIB

IIB

C o , мкФ

5,1

0,25

L o , мГн

22

2

2.4 Надежность

2.4.1 Средняя наработка на отказ приборов не менее 50000 ч.

2.4.2 Срок службы приборов составляет 10 лет.

3 Общее устройство и принцип работы приборов

3.1 Прибор БИБ2 выполнен на основе изолирующих усилителей ISO124 и выполняет функции обеспечения взрывобезопасным питанием ТСМ50, расположенного во взрывоопасной зоне, с обеспечением гальванической развязки, а также формирование токового выходного сигнала 4…20 мА.

3.2 Прибор БИБ2/2 выполнен на основе изолирующих усилителей ISO124 и выполняет функции обеспечения изолированного питания искробезопасным стабильным током двух однотипных ТС, помещаемых во взрывоопасной зоне и подключенных к входным клеммам прибора по четырехпроводным линиям, преобразования падений напряжения на ТС с коррекцией нелинейности, эквивалентных измеряемым температурам, в стандартные выходные сигналы от 4 до 20 мА (от 1 до 5 В или от 2 до 10 В). Прибор обеспечивает гальваническую развязку входных цепей взрывоопасной зоны и выходных цепей взрывобезопасной зоны друг от друга и от внешнего источника питания.

3.3 Гальванически изолированное питание обеспечивается с использованием изолирующих преобразователей постоянного напряжения в постоянное.

3.4 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.5 Взрывобезопасность приборов в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения приборов к питанию и внешнему устройству.

3.6 Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.

3.7 Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

3.8 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.9 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

3.10 Функциональные схемы БИБ2 и одного канала БИБ2/2 приведены на рисунках VI.2.1 и VI.2.2 соответственно.


Рисунок VI.2.1 – Функциональная схема БИБ2

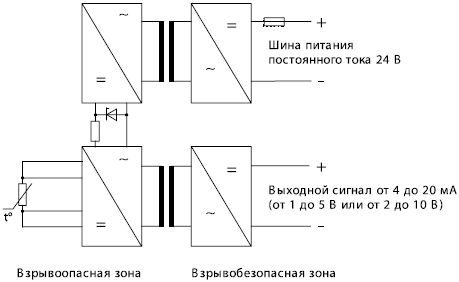

Рисунок VI.2.2 – Функциональная схема одного канала БИБ2/2

4 Комплектность поставки

4.1 Комплектность поставки БИБ2

В комплект поставки БИБ2 входят:

– барьер искробезопасности БИБ2 УНКР.426475.015
– руководство по эксплуатации УНКР.426475.015 РЭ
– паспорт УНКР.426475.015 ПС
– тара транспортная УНКР.321312.023

– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.

Примечание

Документ УНКР.426475.015 РЭ поставляется в одном экземпляре на партию до пяти штук или на каждые пять штук в партии.

4.2 Комплектность поставки БИБ2/2

В комплект поставки БИБ2/2 входят:

– барьер искробезопасности БИБ2/2 УНКР.426475.029
– руководство по эксплуатации УНКР.426475.029 РЭ
– тара транспортная УНКР.321312.087

– 1 шт.;
– 1 шт.;
– 1 шт.

5 Габаритные размеры и масса

5.1 Габаритные размеры прибора БИБ2 (не превышают 99х35,2х115,8 мм) и БИБ2/2 (не превышают 99х17,5х114,5 мм) приведены на рисунках VI.2.3 и VI.2.4 соответственно.

5.2 Масса приборов не превышает 0,2 кг .

6 Установка приборов

6.1 Приборы необходимы для установки в помещении.

6.2 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке приборов даны в руководствах по эксплуатации УНКР.426475.015 РЭ (БИБ2) и УНКР.426475.029 РЭ (БИБ2/2).

6.4 Схема подключения к прибору БИБ2 внешних устройств дана на рисунке VI.2.5.

6.5 Схемы подключения к прибору БИБ2/2 внешних устройств на примере канала 1 даны на рисунках VI.2.6, VI.2.7.

7 Дополнительная информация

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с приборами даны в руководствах по эксплуатации УНКР.426475.015 РЭ (БИБ2) и УНКР.426475.029 РЭ (БИБ2/2).

7.2 Руководства по эксплуатации в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

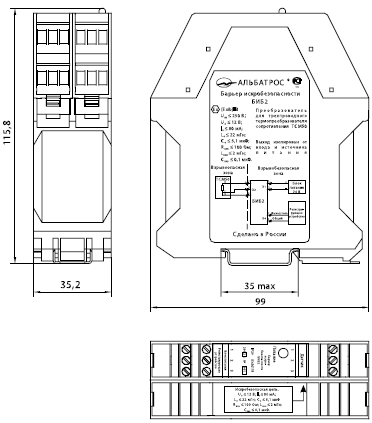

Рисунок VI.2.3 – Габаритные размеры БИБ2

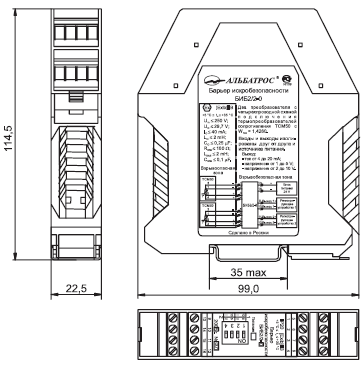

Рисунок VI.2.4 – Габаритные размеры БИБ2/2

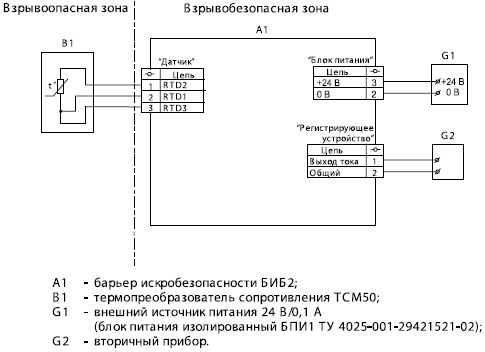

Рисунок VI.2.5 – Схема подключения к прибору БИБ2 внешних устройств

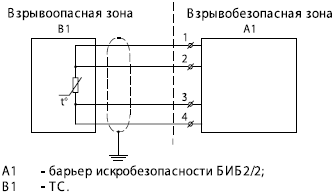

Рисунок VI.2.6 – Схема подключений ТС к прибору БИБ2/2

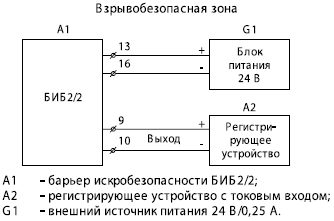

Рисунок VI.2.7 – Схема подключений прибора БИБ2/2 к регистрирующему
устройству и источнику питания
