Описание Каскад-Э:
Многофункциональный контроллер КАСКАД-Э необходим для сбора, обработки и хранения информации, а также управления объектами в составе распределенных АСУ ТП малого и среднего (по числу входов-выходов) уровня сложности.
Блочно-модульная структура КАСКАД-Э позволяет создавать оптимальную конфигурацию контроллера, выбирая различные количества и типы модулей ввода-вывода для конкретного объекта автоматизации. Для увеличения информационной мощности к одному базовому монтажному блоку контроллера можно подключить до 3 блоков расширения.
Основные области применения
· Системы учета параметров энергоносителей.
· Системы учета электроэнергии.
· Произвольные системы сбора данных.
· Информационные системы.
· Произвольные телеметрические системы с простыми алгоритмами измерений и расчетов, в том числе с элементами формирования хронологии событий.
· Стационарные системы контроля работы агрегатов и системы с функциями выявления подозрительных узлов (двигателей, подшипников, блоков питания и т.д.).
Состав контроллера
Контроллеры «КАСКАД-Э» могут включать в свой состав:
· Модуль связи SC-01 для подключения к сетям на основе интерфейсов RS422, RS485, TTY и обеспечивающий обмен информацией сигнальных модулей с управляющим компьютером.
· Универсальный модуль связи SC-02, обеспечивающий поддержку протокола связи с внешней сетью, аналогичного протоколу модуля SC-01, поддержку обмена командами и данными между модулями ввода-вывода, поддержку архивирования данных с модулей на съёмную flash-карту памяти.
· Сигнальные модули (AI, DI, DO), необходимные для ввода-вывода аналоговых и дискретных сигналов с различными электрическими и временными параметрами.
· Модули блоков питания (PS-2, PS-3), обеспечивающие возможность питания различных внешних устройств непосредственно от контроллера.
· Модуль расширения (МЕ), обеспечивающий возможность подключения к любому монтажному блоку контроллера, дополнительных блоков расширения с модулями ввода-вывода.
Контроллеры «КАСКАД-Э» позволяют использовать в своем составе до 16 различных сигнальных модулей ввода-вывода, распределенных по 4 монтажным блокам и опрашиваемых одним модулем связи.
Конструкция контроллера отличается высокой гибкостью и удобством обслуживания:
Монтажные блоки (каркасы) необходимы для установки на стену при помощи кронштейнов с петлями для крепления.
Все модули легко устанавливаются в монтажные блоки и фиксируются на установленных местах винтами.
Подключение модулей к внутренней шине контроллера производится с использованием шинных соединителей.
Наличие фронтальных соединителей, позволяет производить замену модулей без демонтажа всех внешних соединений.
Подключение внешних соединений производится с использованием винтовых и клеммных контактов.
Краткое описание конструкции.
Контроллер состоит из одного или нескольких монтажных блоков (каркасов) для настенного монтажа с посадочными местами для модулей.
Монтажный блок представляет собой металлический корпус с посадочными местами для установки модулей.
Посадочные места представляют собой 64-контактные разъемы (розетки) с подведенным питанием и внутренней шиной контроллера.
Для объединения модулей в блоке служит генмонтажная печатная плата.
Каждый интерфейсный модуль, входящий в состав контроллера, обменивается информацией по последовательной синхронной шине между собой и модулем связи.
В состав каждого блока входят:
один модуль питания PS-1;
один модуль связи SC-01 или SC-02 для основного блока;
модуль расширения МЕ для каждого дополнительного блока расширения;
до четырех интерфейсных модулей (модулей ввода-вывода и функциональных модулей) для каждого блока (количество и тип модулей зависит от исполнения контроллера);
один модуль питания внешних устройств PS-2 (с вынесенным на фронтальную панель разъемом для подключения внешних цепей) или PS-3 (без разъема подключения) – рекомендуется при использовании в контроллере модулей ввода DI=12/24.
Каждый монтажный блок рассчитан на установку семи модулей:
– 0 место ( для установки модуля связи SC-01, SC-02 или модуля расширения ME );
– с 1 по 4 места ( для четырех интерфейсных модулей ввода-вывода );
– 5 место ( для модуля питания датчиков РS-2 или PS-3 );
– 6 место ( для модуля питания PS-1 ).
Интерфейсные модули ввода-вывода взаимозаменяемы, т.к. имеют одинаковый типоразмер и могут устанавливаться в любое с первого по четвертое платоместо монтажного блока.
Каждый модуль состоит из панели и печатной платы. Платы устанавливаются в корпус, при этом панели модулей образуют переднюю панель контроллера.
По степени пыле- и влагозащищенности модули, входящие в состав контроллеров, имеют исполнения IР30.
На передних панелях модулей расположены разъемы для подключения внешних цепей входных сигналов, электропитания и интерфейсов RS232, RS485, RS422, TTY, а также светодиодные индикаторы для индикации ошибок или отказов модуля.
Монтажные блоки (каркасы):
Название исполнения монтажного блока |
Краткое описание |
КАСКАД-Э мод Х-ХХХХ-Х |
Блок монтажный (каркас) с 4 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль =12В, 500мА для питания внешних устройств. |
КАСКАД-Э мод Х-ХХХХ-0 |
Блок монтажный (каркас) с 4 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль для питания внешних устройств отсутствует. |
КАСКАД-Э мод Х-0ХХХ-Х |
Блок монтажный (каркас) с 3 открытыми слотами для модулей ввода-вывода, с питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль =12В, 500мА для питания внешних устройств. |
КАСКАД-Э мод Х-0ХХХ-0 |
Блок монтажный (каркас) с 3 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль для питания внешних устройств отсутствует. |
КАСКАД-Э мод Х-00ХХ-Х |
Блок монтажный (каркас) с 2 открытыми слотами для модулей ввода-вывода, с питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль =12В, 500мА для питания внешних устройств. |
КАСКАД-Э мод Х-00ХХ-0 |
Блок монтажный (каркас) с 2 открытыми слотами для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль для питания внешних устройств отсутствует. |
<;tr>
КАСКАД-Э мод Х-000Х-Х |
Блок монтажный (каркас) с одним открытым слотом для модулей ввода-вывода, с питанием от установленного модуля PS-1( ~164…242)В. Дополнительный модуль =12В, 500мА для питания внешних устройств. |
КАСКАД-Э мод Х-000Х-0 |
Блок монтажный (каркас) с одним открытым слотом для модулей ввода-вывода, с их питанием от установленного модуля PS-1 ( ~164…242)В. Дополнительный модуль для питания внешних устройств отсутствует. |
Функциональные модули и модули ввода-вывода для контроллера «КАСКАД-Э»:
Название модуля |
Краткое описание |
SC-01 |
Модуль связи SC-01. Скоростной коммуникационный модуль для сети RS485/RS422/TTY (активная токовая петля 20мА, 30В). Обеспечивает передачу данных м/у ПК и системой ввода-вывода на контроллерах КАСКАД-Э. Сетевой порт - RS485 или RS422 или TTY. Скорость обмена - 1200, 2400, 4800, 9600, 19200, 57600, 115200 бод. Порт расширения - SPI. |
SC -02 |
Универсальный модуль связи SC-02 с памятью данных. Скоростной коммуникационный модуль для сети RS485/RS422/TTY (активная токовая петля 20мА, 30В). Обеспечивает передачу данных м/у ПК и системой ввода-вывода на контроллерах КАСКАД-Э. Сетевой порт – RS485 или RS422 или TTY. Скорость обмена - 1200, 2400, 4800, 9600, 19200, 57600, 115200 бод. Порт расширения - SPI, совмещенный с портом RS232, необходимным для связи контрольной панелью или управляющими устройствами. Память данных 256(512) Мбайт на карте памяти типа SDC. Флеш-память 2Мбайт для исполняемых программ пользователя. |
ME |
Модуль расширения МЕ в комплекте с кабелем связи для подключения к блоку расширения. |
AI-01 |
8-канальный модуль аналоговых входов тока ± (0...5)мА, ± (0...20)мА, ± (4...20)мА. АЦП 16 бит дельта-сигма, Rвх=50 Ом, точность ± 0,1%. Время измерения 125мс на канал (Все каналы за 1 с). Гальваническая развязка между каналами при помощи твердотельных реле. Уровень развязки 400 В. Внутренняя память данных FRAM типа на 870 измерений по каждому каналу с настраиваемым периодом архивации. |
AI-02 |
Модуль ввода сигналов термопар. 8-канальный модуль аналоговых входов напряжения ± 0-1 В, 0-100 мВ, и термопар J, K, L, R, S, A-1, B, N. АЦП 16 бит дельта-сигма, Rвх=1 МОм, точность не хуже ±3 град. С, разрешение 0,1% . Время измерения 125мс на канал (Все каналы за 1 с). Гальваническая развязка между каналами при помощи твердотельных реле. Уровень развязки 400 В. Внутренняя память данных FRAM типа на 870 измерений по каждому каналу с настраиваемым периодом архивации. |
AI-03 |
8-канальный модуль аналоговых входов для измерения сигналов от термометров сопротивления типа Pt100, ТСП 50, ТСП 100, ТСМ 50, ТСМ 100, АЦП 16 бит дельта-сигма. Точность ± 0,25%. Время опроса 250мс на канал (за 2 с все 8 каналов). Аналоговая коммутация каналов. 3-х и 4-х проводные схемы измерения по выбору пользователя, индивидуально для каждого канала. Внутренняя память данных FRAM типа на 870 измерений по каждому каналу с настраиваемым периодом архивации. |
DI-12/24 |
Модуль ввода дискретных сигналов. 8 гальванически изолированных между собой входов. U вх = 12…24 В. Входное сопротивление – 3,5 кОм. Гальваническая развязка входов от внутренней шины. До 8 внутренних 16-разрядных счетчиков. Совмещенный режим работы входов (счетчики и телесигнализация). Память данных FRAM типа до 1280 измерений по каждому каналу с настраиваемым периодом архивации. Основные параметры входных сигналов: логическая «1» напряжением от 7 до 24 В; логический «0» напряжением от 0 до 3,6 В; длительность импульсов не менее 10 мс; длительность пауз между импульсами не менее 50 мс; частота следования импульсов не превышает 16 Гц. Программная фильтрация входных сигналов (защита от ”дребезга” ) – от 1 до 256 мс. |
DO-01 |
Модуль вывода дискретных сигналов. 8 реле. Число общих проводов - 8 (8 изолированных групп). Рабочее напряжение =36В/~30 В (47...63Гц). Тип вывода - поляризованное реле, однополюсное, с удержанием текущего состояния контактов. MAX ток - 1А/канал. Время включения -выкл. - 3 мс. Программно настраиваемая задержка включения соседних реле от 1 до 256 мс. Варисторная защита контактов. Память данных (состояний реле) FRAM типа до 1280 измерений по каждому каналу с настраиваемым периодом архивации. |
PS-1 |
Модуль питания PS-1. Вход: ~ (164…242)В, выходы: =5В, 1000мА ; =5В, 200мА; =30В, 25мА. Формирование сигнала пропадания напряжения сети. Удержание питания контроллера при провалах напряжения силовой сети на время не менее 2 сек. |
PS-2 |
Модуль питания датчиков с разъемом для подключения внешних цепей. Вход: ~ (95…242)В, выход: =12В, 500мА |
PS-3 |
Модуль питания датчиков без разъема для подключения внешних цепей. Вход: ~ (95…242)В, выход: =12В, 500мА
Выход для питания внешних датчиков выводится на разъемы модулей дискретного ввода. |
Соответствие требованиям национальных стандартов:
сертификат Госстандарта России № 13118 о регистрации контроллеров в Государственном реестре средств измерений под № 23584-02.
Основные особенности:
· блочно-модульная структура (набор плат в едином корпусе блока монтажного); размещение в металлическом корпусе (эффективное экранирование от влияния электромагнитных помех);
подключение до 3-х блоков расширения, всего до 16 модулей ввода-вывода (128 точек ввода-вывода);
11 типов функциональных модулей и модулей ввода-вывода с индивидуальной гальванической изоляцией;
встроенные источники питания интерфейсных модулей и внешних датчиков;
возможность работы устройства в расширенном диапазоне питающих напряжений;
защита информации в момент пропадания напряжения в питающей электрической сети;
наличие часов реального времени с возможностью синхронизации от сервера;
возможность индивидуальной настройки каналов любого модуля ввода-вывода;
поддержка нескольких интерфейсов связи: RS-422, RS-485, RS232, TTY – токовая петля (30 В);
архивация данных с заданным периодом времени, в том числе при пропадании связи с сервером;
объем памяти данных от 256 Мбайт;
энергонезависимая память настроек;
работа устройства в расширенном рабочем температурном диапазоне от –10°С до +50°С;
гальваническая развязка между каналами модулей аналогового ввода (400В), дискретного ввода (1000В);
погрешность измерения сигналов постоянного тока не хуже 0,1%;
возможность механической блокировки конфигурации и настроек контроллера;
шина расширения SPI.
Информационная мощность:
8-разрядный процессор с гарвардской архитектурой 16МГц;
операционная система реального времени;
Flash-память программ пользователя – 2 Мб;
оперативная память – 0,5 Мб;
память данных – 256/512 Мб (карта SECURE DIGITAL);
дискретные входы – до 128; дискретные выходы – до 64;
аналоговые входы – до 128;.аналоговые выходы – до 8 (в плане разработки)
Основные интерфейсы:
СОМ1 – RS 485/ RS 422/ TTY и СОМ2 – RS 232, шина расширения SPI .
Эксплуатационные характеристики:
температура окружающего воздуха от – 10 до +50 град С;
относительная влажность от 5 до 95 % без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа;
устойчивость к вибрациям L3 по ГОСТ 12997-84;
степень пылевлагозащищенности IР30 по ГОСТ 14254- 96
Питание контроллера:
переменный ток напряжением (164….242) В и частотой (47…63) Гц;
максимальная потребляемая мощность одним блоком контроллера при двух установленных модулях питания – не превышает 14 Вт
Вес монтажного блока с модулями и блоками питания (макс): не превышает 7 кг

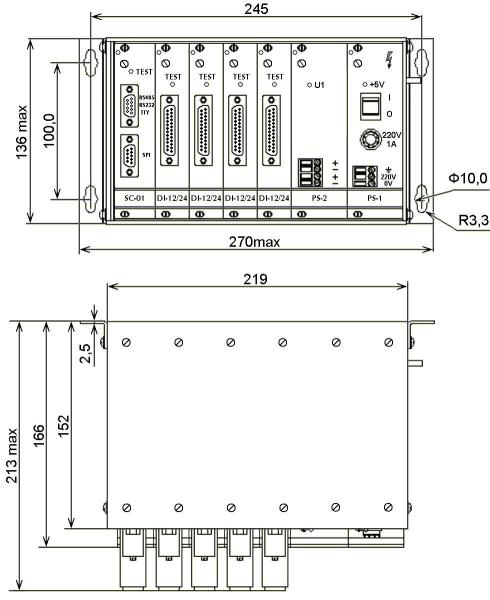

Габаритные размеры монтажного блока контроллера: 270 x 136 x 166 (213) мм
Пример записи при заказе контроллера:
«Контроллер «КАСКАД-Э 1 - 1240 - 1».
Допускается поставка отдельных компоновочных модулей
Пример записи при заказе модуля:
«Модуль ввода DI=12/24 - 1 шт».
Дополнительную информацию на Каскад-Э Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
