Приборы для измерения и регулирования температуры Вторичное оборудование Регистраторы температуры Альфалог-100М Бумажный регистратор Альфалог-100М
|
Цена: по запросу
Заинтересованы Альфалог-100М?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
 |
Описание Альфалог-100М:
ТУ 4217-048-00226253-2005
ОКП 42 1725
Сертификат RU.C 34.004.A
Номер Госреестра 28662-05
Многоканальный регистрирующий прибор Альфалог 100М необходим для измерения, регистрации, сигнализации, регулирования параметров техпроцессов (температуры, влажности, давления, расхода, уровня и т.д.) в металлургической, энергетической, химической, машиностроительной и других отраслях промышленности.
· Измерение по шести каналам сигналов от разных датчиков.
· Полная гальваническая развязка между входами.
· Возможность работы с барьерами искрозащиты
· Повышенная точность измерений.
· Наличие внутренней или внешней компенсации темпрературы холодных спаев при работе с термопарами
· Масштабирование и корнеизвлечение для унифицированных сигналов
· До 12 реле сигнализации в приборе.
· Два режима регистрации – цифровой и аналоговый
· Шестицветная запись на 100 мм диаграммной ленте
· Возможность сужения диапазона аналоговой регистрации
· Наличие интерфейса
КОЛИЧЕСТВО ВХОДОВ
- 3 или 6
ВХОДНЫЕ СИГНАЛЫ
- от термопар В, S , K, L, J, N,A-1
- от тремопреобразователей сопротивления 50М, 100М, 50П, 100П ( w 100 =1,391; 1,385)
-от пирометров суммарного излучения РК-15, РК-20, РС-20
-унифицированные сигналы 0…5; 4…20 мА, 0…10, 0…100 мВ, 0…1 В
ДИАПАЗОНЫ ИЗМЕРЕНИЙ
-программируются через клавиатуру или интерфейс (смотри таблицу)
ПРЕДЕЛ ПОГРЕШНОСТИ, в % от диапазона измерений
-измерений, сигнализации, 0,25
цифровой регистрации (погрешность термокомпенсации – 1 0С)
- аналоговой регистрации 1,0
СКОРОСТИ ПЕРЕМЕЩЕНИЯ ДИАГРАММНОЙ БУМАГИ
- 20, 60, 129,240, 300, 600 мм/ч
ЦИКЛ РЕГИСТРАЦИИ
– 2, 5, 10, 30, 60 мин.
ВРЕМЯ ОПРОСА ОДНОГО КАНАЛА
1 с
ВЫХОДЫ
- индикация результата измерения – ЖКИ-табло;
- регистрация - аналоговая и цифровая, 6 цветов, на диаграммной ленте, шириной 100 мм .
- сигнализация (позиционное регулирование) 2 или 12 независимых уставок, выход релейный (0,25 А ~220 B или 36 В постоянного тока)
ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
- температура 5…50 0С, влажность 80 %.
ПИТАНИЕ
- 100 …255 В, потребляемая мощность – 10 ВА
ГАБАРИТНЫЕ РАЗМЕРЫ
- 144х144х215 мм
МОНТАЖ
– щитовой (вырез 138х138)
ДИАПАЗОНЫ ИЗМЕРЕНИЙ
Номинальная статическая характеристика датчика, диапазон изменения входного сигнала |
Измерительный диапазон |
Термопары |
L |
От минус 50 до 50; 150; 200; от 0 до 100; 200; 300; 400; 600; от 200 до 600; 800 ° C |
К |
От 0 до 400; 600; 800; 900; 1100; 1300; от 200 до 600; и 1200; от 400 до 900; от 600 до 1100; от 700 до1300 ° C |
N |
от минус 50 до 50; 150; 200; от 0 до 100; 200; 300; 400; 600; 1300; от 200 до 600; 800; 1000; 1300 ° C |
S |
от 0 до 1300 и 1600; от 500 до 1300 ° C |
B |
от 500 до 1000; 1600; 1800; от 1000 до1800 ° C |
A -1 |
от 0 до 2200 °С |
J |
от 0 до 1200; от 700 до 1200 °С |
Термопреобразователи сопротивления |
100М, 50М ( W 100 =1,4280) |
от минус 50 до 50 и 100; от 0 до 100 и 180 ° C ; |
100П, 50П ( W 100 =1,3910;1,3850) |
От минус 120 до 30; от минус 70 до 180; от 0 до 100; 150; 200; 300; 400; от 50 до150; от 200 до 500 ° C |
Унифицированные сигналы |
От 0 до 5 мА; от 4 до 20 мА; от 0 до 10 мВ; и 100 мВ; от 0 до 1 В |
Диапазон (линейный или с извлечением квадратного корня) выбирается при программировании |
Пирометры |
РК-15
РК-20
РС-20 |
От 700 до 1500 ° C
От 800 до 1900 ° C
От 900 до 2000 ° C |
ИСПОЛНЕНИЯ ПРИБОРОВ
Обозначение исполнения |
Функциональные особенности исполнения |
Количество каналов |
Количество уставок |
3 |
3 |
6 |
60 |
6 |
2 |
61 |
6 |
12 |
ПРИМЕР ЗАКАЗА:
Альфалог 100М – 61 , ТУ 4217-048-00226253-2005, 1 шт
Тип прибора исполнение к-во

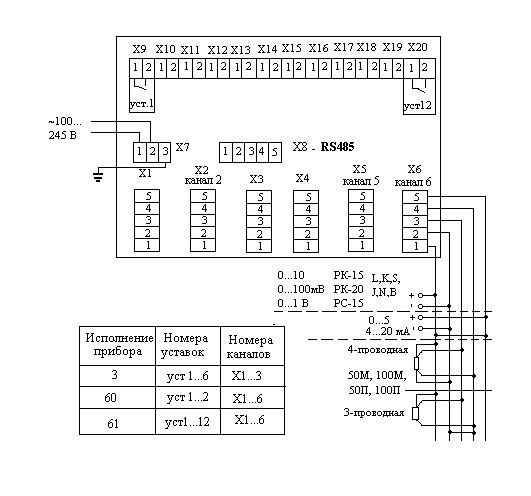

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
Дополнительную информацию на Альфалог-100М Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
