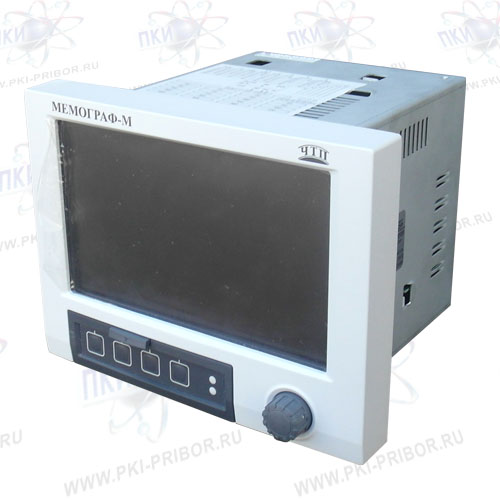

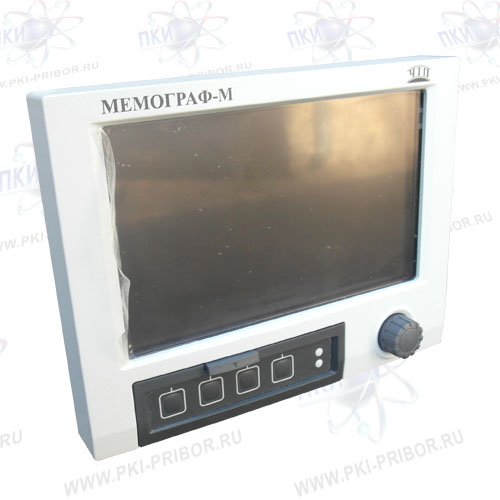

Безбумажный регистратор Мемограф

Измерение

Диапазоны измерения токовых сигналов/Разрешающая способность измерения

4...20 мА/ 1 мкА (контроль обрыва провода: если I < 2 мА, на дисплее может быть отображено сообщение);
0...5 мА/1 мкА; 0...20 мА/1 мкА; ±1 мА/0,05 мкА;
±2 мА/0,1мкА; ±4 мА/0,2 мкА; ±20 мА/1 мкА;
±40 мА/2 мкА.
Входное сопротивление 50 Ом, максимальный ток 100 мА

Диапазоны измерения напряжения/Разрешающая способность измерения

0...1 В/0,05 мВ; 0...10 В/0,5 мВ; ±20 мВ/1 мкВ;
±50 мВ/2,5 мкВ; ±100 мВ/5 мкВ; ±200 мВ/10 мкВ;
±1 В/0,05 мВ; ±2 В/0,1 мВ; ±5 В/0,5 мВ;
±10 В/0,5 мВ.
Входное сопротивление 1МОм, максимальное напряжение 50В постоянного тока

Диапазоны измерения ТЭДС термопар/ Разрешающая способность измерения/Точность

В(Pt30Rh-Pt6Rh): +300...+1800°С/0,2°С /0,25 %;
К(NiCr-Ni): -200...+1350°С/0,1°С /0,25 %;
Ka: 0...+400°С;
Kb: 0...+800°С;
L(NiCr-CuNi): -200...+650°С/0,1°С /0,25 %;
La: -50...+200°С;
Lb: 0...+400°С;
N(NiCrSi-NiSi): -270...+1300°С/0,1°С/0,25 %;
R(Pt13Rh-Pt): -50...+1800°С/0,1°С/0,25 %;
S(Pt10Rh-Pt): 0...+1800°С/0,1°С/0,25 %;
Термокомпенсация (DIN IEC 584):
- внутренняя компенсация температуры холодного спая (погрешность измерения температуры холодного спая: ±2°С);
- внешняя: 0°С, 20°С, 50°С, 60°С, 70°С, 80°С.
Распознавание обрыва проводов (если R > 20 кОм на дисплее отображается: "_ _ _").
Входное сопротивление 1МОм (DIN IEC 584).

Диапазоны измерения сигналов термометров сопротивления/ Разрешающая способность измерения

Pt100, Pt500 (W = 1,385): -100...+600 С/0,05 С;
ТСП50, ТСП100 (W=1,391): -200...+500 С/0,05 С;
ТСМ50, ТСМ100 (W=1,428):-100...+200 С/0,05 С;
Подключение ТС по двух- и трёхпроводной схеме (компенсация проводника R 50 Ом), ток измерения I< мА. Контроль обрыва провода и короткого замыкания (на дисплее отображается ("_ _ _").

PROFIBUS DP
Диапазоны измерения

Зависит от контролируемых датчиков PROFIBUS-DP

Период измерения

Период измерения одного канала 125мс. Все каналы на одной аналоговой карте (8 каналов) измеряются последовательно, с общим циклом 1 с. В приборах с двумя аналоговыми картами (16 каналов) измерение производится параллельно по обоим картам и общий цикл измерения по всем каналам составляет 1с (2 канала измеряются одновременно).

Базовая погрешность

0,25% от диапазона измерения ±1 значащий разряд

Максимально допустимая разница потенциалов между каналами

60B постоянного или переменного тока

Демпфирование

Выбирается из диапазона: 0...999,9 секунд

Климатическое исполнение

По IEC 654-1: В2.
Рабочая температура: 0...+50° С.
Температура хранения: -20...+70° С.
Влажность воздуха: 10...75 %, без конденсации влаги

Отображение

Дисплей

STN, цветной дисплей с диагональю экрана 145мм. Разрешение 320 х 240 пикселей

Группы сигналов

8 групп по 8 каналов (аналоговые, математические каналы и цифровые входы)

Режимы отображения

Аналоговые графики с горизонтальной и вертикальной ориентацией на общем поле или в отдельных зонах, цифровая индикация и гистограммы (барографы), список событий и системная информация, программируемые сообщения

Регистрация и сохранение результатов измерения

Цикл регистрации выбирается для каждой группы каналов (нормальный цикл и цикл срабатывания уставок)

1с/2с/3с/5с/10с/15с/30с/1мин/2мин/3мин/6мин.
В зависимости от модификации, прибор оснащается 1 или 2 МБайтами статического ОЗУ, питаемого (в случае отключения внешнего питания) литиевой батареей. Кроме того, данные копируются на дискету 1,44 МБайта блоками по 8 Кбайт.
Данные всех настроек и калибровочные коэффициенты хранятся во Flash ПЗУ.

Управление

Клавиатура и ПК

Удалённое управление с ПК производится по последовательному интерфейсу RS232 или RS485/ RS422.

Корпус/монтаж

Модель/вес

Глубина монтажа: около 211мм включая клеммы подключения. Вырез в щите под монтаж: 138(+1)х138(+1)мм. Корпус из нержавеющей стали, вес около 3,5 кг .
Н х В = 144мм х 200мм. Вид защиты с фронтальной стороны: IP54 (EN 60529, кат.2). Вид защиты с обратной стороны: IP20 (EN 60529, кат.2).

Подключение

Полярно защищённые винтовые штекерные клеммы, поперечное сечение провода для аналоговых и цифровых входов/выходов, максимум 1,5кв.мм; проводов для подключения к сети и реле, максимально 2,5 кв.мм.

Опции

Цифровые входы/выходы

7 цифровых входов: по DIN 19240: логический "0" соответствует: -3...+5В, логическая "1" соответствует: +12...+30В, макс. 25Гц, макс. 32В, входной ток 1,5мА.
Источник напряжения для управления цифровыми входами 24В DC, максимум 50мА, выдерживает короткое замыкание, нестабилизированный.
Выходы: 4 реле, 230В/3 А.
1 выход с открытым коллектором (макс. 100мА/25В).

Последовательные интерфейсы

RS422, RS485 и RS232 (присутствует во всех модификациях).

PROFIBUS-DP

PROFIBUS-DP Функционирует только как DP-Slave.
Режимы работы:
  1. Монитор;
  2. Мастер.
Подключение точек измерения PROFIBUS PA через PA/DP coupler.
