Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТХА 001-02, ТХК 001-02

Термопары ТХА 001-02, ТХК 001-02

Цена: по запросу

Заинтересованы ТХА 001-02, ТХК 001-02?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ТХА 001-02, ТХК 001-02 Термопары

Описание ТХА 001-02, ТХК 001-02:

ДДЖ 2.821.015 ТУ

Номер Госреестра 14461-95.

Термопары ТХА 001, ТХК 001 необходимы для измерения температуры жидких и газообразных неагрессивных и слабо агрессивных сред, а также твердых тел.


Основные размеры:

L монт., мм

320

400

500

630

800

1000

1250

1600

2000

2500

Рис. 1

d, мм

10

L монт., мм

120

160

200

250

320

400

500

630

800

1000

Рис. 2

d, мм

10

L монт., мм

1250

1600

2000

-

Рис. 2

d, мм

10

-

L монт., мм

120

160

200

250

320

400

500

630

800

1000

Рис. 3

d, мм

10

L монт., мм

1250

1600

2000

2500

3150

-

Рис. 3

d, мм

10

-

L монт., мм

10

20

40

80

100

120

160

200

250

320

Рис. 4

d, мм

10

L монт., мм

400

500

630

800

1000

1250

1600

2000

-

Рис. 4

d, мм

10

-

Технические хар-ки ТХА 001-02, ТХК 001-02:

Нормируемый параметр

Значение

Диапазоны измеряемых температур, °C
ТХА 001-02 (защитная гильза из стали 10Х17Н13М2Т)
ТХА 001-02, ТХК 001-02 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.=10, 20, 40 мм )
ТХА 001-02, ТХК 001-02 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.> 40 мм )
ТХА 001-02, ТХК 001-02 (защитная гильза из стали 08Х13)
ТХК 001-02 (защитная гильза из стали 12Х18Н10Т)
ТХА 001-02 (защитная гильза из стали 12Х18Н10Т)
ТХА 001-02 (защитная гильза из стали 08Х20Н14С2)


-40...+400
-40...+400
-40...+600
-40...+600
-40...+600
-40...+700
-40...+900

Оптимальная температура длительной эксплуатации, °C
ТХА 001-02 (защитная гильза из стали 10Х17Н13М2Т)
ТХА 001-02, ТХК 001-02 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.=10, 20, 40 мм )
ТХА 001-02, ТХК 001-02 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.> 40 мм )
ТХА 001-02, ТХК 001-02 (защитная гильза из стали 08Х13)
ТХК 001-02 (защитная гильза из стали 12Х18Н10Т)
ТХА 001-02 (защитная гильза из стали 12Х18Н10Т)
ТХА 001-02 (защитная гильза из стали 08Х20Н14С2)


+400
+400
+600
+600
+600
+700
+700

Номинальная статическая характеристика преобразования
ТХА 001-02
ТХК 001-02


К
L

Класс допуска

1; 2

Показатель тепловой инерции не превышает, с

40

Герметичность по отношению к измеряемой среде
рисунок 1
рисунки 2-4


герметичны на давление 0.4 МПа
герметичны на давление 6.3 МПа

Виброустойчивость

устойчивы к воздействию синусоидальной вибрации в интервале частот 10...55 Гц с амплитудой смещения 0.35 мм

Степень защищенности от внешних воздействий

IP54

Количество термоэлементов в термопаре

1; 2

Исполнение рабочего спая

изолированный/неизолированный

Примечания:

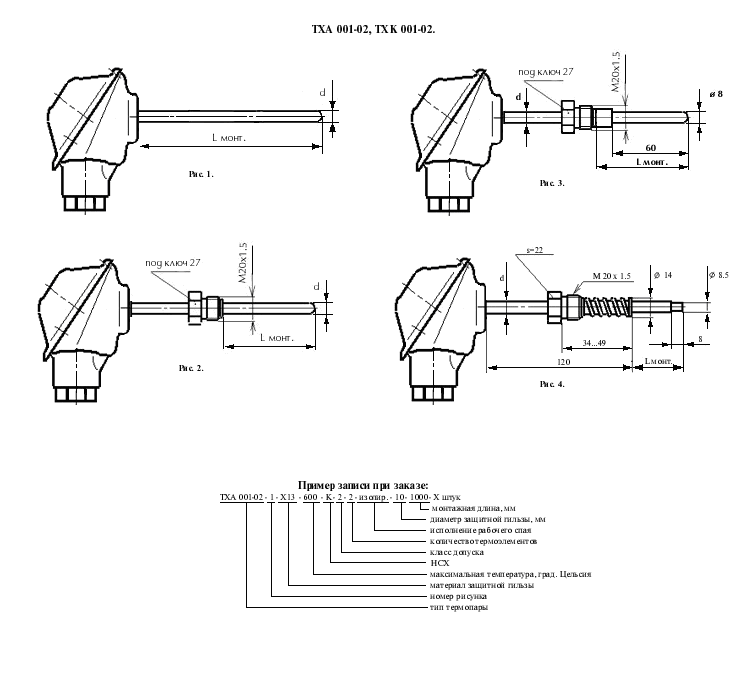

  • Основные размеры термопар представлены на рис. 1, 2, 3, 4.





Дополнительную информацию на ТХА 001-02, ТХК 001-02 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
