Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТХА-11, ТХК-11 Преобразователи температуры термоэлектрические ТХА-11, ТХК-11
Цена: по запросу
Заинтересованы ТХА-11, ТХК-11?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТХА-11, ТХК-11:
Преобразователи температуры термоэлектрические типа ТХА-11, ТХК-11.
ТУ 4211-530-17113168-98 Госреестр №17465-98
Предназначены для измерения температуры жидких и газообразных сред.
Термопреобразователи имеют разборную структуру, состоящую из защитной арматуры и термометрической вставки (Рис.3).
Тип и вид исполнения |
ТХА-11-11, ТХК-11-11 |
ТХА-11-21, ТХК-11-21 |
Монтажная длина L, мм |
Масса, кг |
Монтажная длина L, мм |
Масса, кг |
12 |
0,310 |
120 |
0,660 |
160 |
0,350 |
160 |
0,700 |
200 |
0,400 |
200 |
0,750 |
250 |
0,450 |
250 |
0,800 |
320 |
0,520 |
320 |
0,880 |
400 |
0,590 |
400 |
0,970 |
500 |
0,700 |
500 |
1,070 |
630 |
0,840 |
630 |
1,220 |
800 |
1,030 |
800 |
1,400 |
1000 |
1,250 |
1000 |
1,620 |
1250 |
1,520 |
1250 |
1,900 |
1600 |
1,910 |
1600 |
2,280 |
2000 |
2,310 |
2000 |
2,730 |
2500 |
2,640 |
2500 |
3,270 |
3150 |
3,300 |
3150 |
4,000 |
Технические данные термопреобразователей:
диапазон измеряемых температур, °С
от -50 до 800 для ТХА
от -50 до 600 для ТХК
термоэлектроды
хромель-алюмель – ХА(К)
хромель-копель – ХК(L)
класс допуска 1 или 2 - для ХА(К)
2 - для ХК(L)
рабочий спай - 1
изолированный или неизолированный от защитной оболочки
показатель тепловой инерции, с
80 для ТХА, ТХК-11-11 (рис.1) - изолированный спай
80 для ТХА, ТХК-11-21 (рис.2) - изолированный спай
50 для ТХА, ТХК-11-11 (рис.1) - неизолированный спай
50 для ТХА, ТХК-11-21 (рис.2) - неизолированный спай
условное давление, МПа
0,25 для Рис.1
4,0 для Рис.2
виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
степень защищенности от пыли и влаги IP65 по ГОСТ 14254
климатическое исполнение
По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
материал
защитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12 (АЛ-2)
Примечание:
1) в качестве термометрической вставки может быть использован кабель КТМС.
2) По согласованию с заказчиком термометрическая вставка может быть изготовлена с двумя рабочими спаями

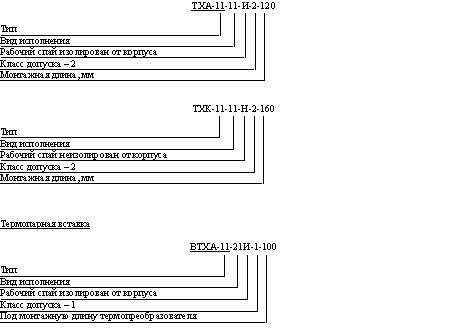

Примеры записи при заказе:
Дополнительную информацию на ТХА-11, ТХК-11 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
