Манометры общетехнические серии 10 С электроконтактной приставкой ТМ (ТВ, тмв)

Цена: по запросу Заинтересованы ТМ (ТВ, тмв)? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание ТМ (ТВ, тмв):

Технические характеристики

· Электрическая схема : двухконтактная ЕМ-3 (ЛРПЗ) или ЕМ-5 (ЛЗПР)

· Тип контактов : с магнитным поджатием

· Максмальное напряжение : –220 В, 380 В

· Максмальный ток : 1 А

· Максимальная разрывная мощность контактов : 30 Вт

· Предел допускаемой основной погрешности срабатывания электрической схемы от диапазона показаний : 6%

Конструкция

Электроконтактная приставка (ЭП) выполнена в виде пластиковой прозрачной оболочки, в которой размещена электроконтактная группа (ЭГ). ЭГ снабжена указателями, с использованием которых осуществляется настройка приставки на пороговое значение (значение уставки). ЭП монтируется на манометр вместо штатного стекла. Для более прочного электрического соединения в приставке используются контакты с магнитным поджатием. ЭП выполнена по двухконтактной электрической схеме ЛРПЗ (левый–размыкающий, правый–замыкающий) или ЛЗПР (левый–замыкающий, правый–размыкающий)

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора и при превышении номинального (порогового) значения происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи

Описание

Манометр с электроконтактной приставкой необходим для измерения давления и дискретного управления электрическими цепями вспомогательных и регулирующих устройств.

Электроконтактная приставка может устанавливаться на манометр, мановакуумметр диаметром (d) 150 мм с классом точности 1,5 (Тип ТМ–610 или ТМВ–610) и диапазоном показаний от 2,5 кгс/см². Это позволяет обычный манометр превратить в полноценный электроконтактный прибор. Электроконтактная приставка может быть установлена на прибор как с радиальным, так и с тыльным расположением штуцера.

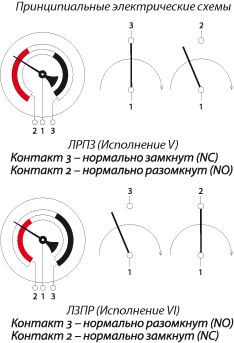

Схема 1
