Приборы для измерения и регулирования температуры Прочее ТП-A-1(K) 212, ТП-A-1(K) 142 ТЕРМОЗОНДЫ ТП-A-1(K) 212, ТП-A-1(K) 142
Цена: по запросу
Заинтересованы ТП-A-1(K) 212, ТП-A-1(K) 142?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТП-A-1(K) 212, ТП-A-1(K) 142:Термозонды необходимы для кратковременных измерений температуры расплавов металлов, стекла и солей в индукционных печах, в печах с резистивным электрообогревом, закалочных соляных ваннах, а также в сталеразливочных ковшах.

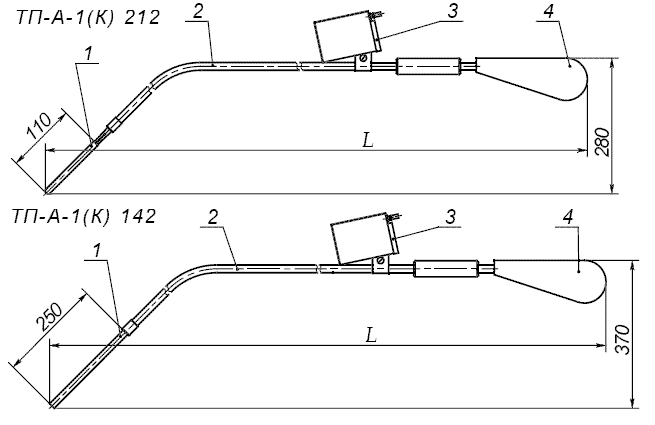

Термозонд представляет собой металлическую штангу (2), внутри которой расположена термопара в керамической трубке. С рабочей стороны зонд загнут под углом 45°, и оканчивается сменным чехлом (1) для защиты рабочего спая термопары. Рабочий спай выполняется скруткой термоэлектродов. Термоэлектроды проходят внутри металлической штанги от рабочего спая до катушки (4). На катушке намотана часть термоэлектродов, служащая для замены участка термопары, отработавшего рабочий ресурс. На штанге расположен цифровой индикатор температуры (3). На панели индикатора фиксируется максимальное значение температуры, достигнутое в процессе измерения. Питание индикатора – автономное (3...4,5 В).
Чувствительный элемент термозонда:
- термопара вольфрамрений - вольфрамрениевая (ВР 5/20), (термоэлектроды диаметром (d) 0,5 мм, длиной 12000 мм);
- термопара хромель-алюмель, (термоэлектроды ди мм, длиной 12000 мм).
Сменный защитный чехол термозонда ТП-А-1(К) 212 изготавливается из высокочистого модифицированного оксида кремния. Защитный чехол имеет размеры: длина – 115 мм, наружный диаметр (d) – 12 мм, внутренний – 7 мм. В комплект поставки входят 10 сменных чехлов, выдерживающих 20 – 30 погружений в расплав чугуна при температуре 1500°C. Вес термозонда – от 1,0 до 1,5 кг.
Термозонд ТП-А-1(К) 142 необходим для кратковременных измерений температуры расплавов
солей и стекла. Сменные металлические защитные чехлы позволяют производить кратковременные измерения температуры до 1250°C.
Технические данные термозондов
Параметр |
Значение |
Диапазон рабочих температур, °C, и класс допуска
для термопар типа |
А-1 |
100 ÷ 1800 2 или 3 |
|
К |
100 ÷ 1250 1 или 2 |
Материал защитной арматуры |
SiO2/12Х18Н10Т или 10Х23Н18 |
Рабочий спай, изолированный от защитной арматуры |
1 |
Диаметр термоэлектродов, мм |
0,5 |
Среднее время выхода на режим измерения, с |
60 |
Перечень исполнений термозондов
конструктивных модификаций ТП-А-1 (S, В, К) 212
Модификация |
Материал
защитного
чехла |
Наружный диаметр (d) защитного чехла, мм |
Общая длина термозонда L, мм |
Длина
термоэлектродов ℓ, мм |
|
|
|
1250 |
1600 |
2000 |
2500 |
3000 |
|
ТП-А-1 212 |
SiO 2 |
12 |
+ |
+ |
+ |
+ |
+ |
12000 |
ТП-K 212 |
SiO 2 |
12 |
+ |
+ |
+ |
+ |
+ |
12000 |
ТП-А-1 142 |
10Х23Н18 |
10 |
+ |
+ |
+ |
+ |
+ |
12000 |
ТП-K 142 |
10Х23Н18 |
10 |
+ |
+ |
+ |
+ |
+ |
12000 |
Условное обозначение:
Термозонд ТП-А-1(K) 212 - d – L - L
где: d - диаметр (d) защитного чехла, L – общая длина термопреобразователя, L - длина
термоэлектродов.
Пример записи при оформлении заказа:
Термозонд ТП-А-1 212 - 12 - 1600 - 12000 - термозонд с термопреобразователем градуировки А-1 (вольфрам-рений) в чехле из оксида кремния, конструктивной модификации 212, с диаметром (d) защитного чехла ( d ) 12 мм, общей длиной термопреобразователя ( L ) 1600 мм, с длиной термоэлектродов ( L ) 12000 мм.
Т ермозонд ТП-К 142 - 10 - 1600 - 12000 - термозонд с термопреобразователем градуировки К (хромель-алюмель) в металлическом чехле, конструктивной модификации 142, с диаметром (d) защитного чехла ( d ) 10 мм, общей длиной термопреобразователя ( L ) 1600 мм, с длиной термоэлектродов ( L ) 12000 мм.
Без дополнительного указания термопреобразователи поставляются по 2-му (тип K) или 3-му (тип А-1,) классам точности, с термоэлектродами диаметром (d) 0,5 мм.
Дополнительную информацию на ТП-A-1(K) 212, ТП-A-1(K) 142 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
