Главная Каталог
Приборы для измерения и регулирования температуры Вторичное оборудование Преобразователи измерительные ИП 0104 Измерительные токовые преобразователи с перенастраиваемым диапазоном измерений температуры ИП 0104
Цена: по запросу
Заинтересованы ИП 0104?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ИП 0104:В преобразователе токовом предусмотрены:
- возможность динамической перенастройки диапазона измеряемых температур с использованием переключате-лей;
- схема компенсации температуры холодного спая термоэлектрического преобразователя;
- возможность выбора номинального значения сопротивления.
Электропитание осуществляется от источника питания постоянного тока напряжением от 12 до 36 В.
Токовые преобразователи ИП 0104 устанавливаются в клеммную головку из алюминиевого сплава (вариант модификации -У20).
Максимальная температура на клеммной головке 80°С.
Преобразователи токовые ИП 0104
|
|
|
|
ИП 0104/ХА |
ИП 0104/ХК |
ИП 0104/П |
ИП 0104/М |
Схемы подключений термопреобразователей в измерительные и токовые цепи
для КТХА, КТХК
для ТСМТ, ТСПТ
( ПП - первичный термопреобразователь; ПТ - преобразователь токовый;
БП - блок питания; mА - миллиамперметр)

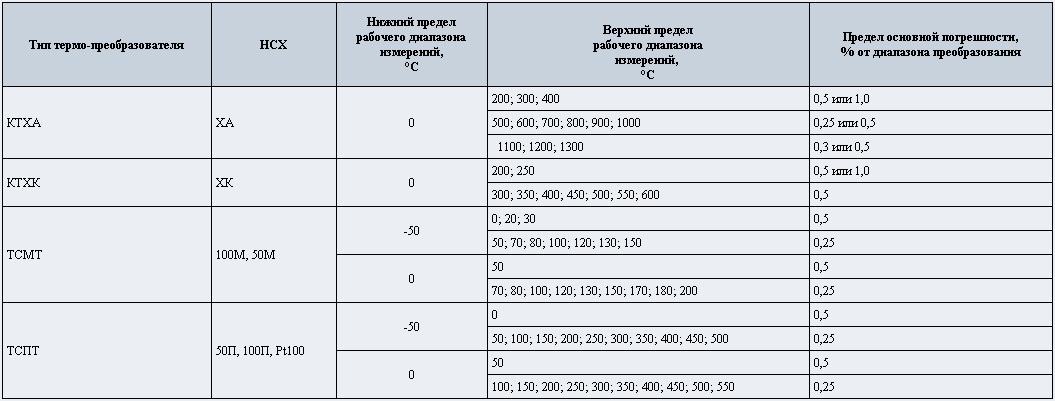

Технические данные токовых преобразователей ИП 0104
Обозначение и примеры записи при заказе
КТхх 01.ХХ-У20 - И - С хх (Т хх ) - d - L; Кл.___; (ХХ… ХХХ) °C ; 4-20 мА;
ТСМТ(ТСПТ) ХХХ-У20 - НСХ - d - L; Кл.___; ХХХ)°С; 4-20 мА;
( -У20 - клеммная головка алюминиевого сплава с токовым преобразователем ИП 0104).
Монтажная длина (L) термоэлектрических преобразователей выбирается из ряда, соответствующего конкретному конструктивному исполнению первичного термопреобразователя.
Для термометров сопротивления монтажная длина (L) ограничивается максимальной длиной, указанной для конкретной конструктивной модификации ТС с двухпроводной схемой соединений.
ТСМТ 101-У20 - 100М - 10 - 120; Кл.0.25; (0 …150) °C ; 4-20 мА -
термометр сопротивления медный конструктивной модификации 101-У20 с клеммной головкой из алюминиевого сплава с токовым преобразователем ИП 0104, градуировка 100М , диаметр (d) рабочей части 10 мм, монтажная длина 120 мм; монтажные элементы: кольцо диаметром (d) 18 мм и штуцер с резьбой М20х1.5. Класс точности токового преобразователя 0.25 , диапазон температур 0 - 150° С, унифицированный выходной сигнал 4-20 мА.
Дополнительную информацию на ИП 0104 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
