Регулятор температуры РТП-32-2М

Цена: по запросу Заинтересованы РТП-32-2М? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание РТП-32-2М:

Предназначен для систем автоматического регулирования температуры охлаждающей жидкости, смазочного масла в стационарных, судовых, тепловозных и промышленных дизелей, газовых двигателей и газомотокомпрессоров.

Присоединение корпуса регулятора к трубопроводу может осуществляться дюритовым шлангом; штуцерно-торцевое тип 1-32 П ст., ГОСТ 5890-78.

По согласованию с потребителем патрубок «Х» может быть повёрнут на 90° или 270° по часовой стрелке относительно патрубка «Д».

Корпус и крышка регулятора изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79.

Технические данные

Диаметр условного прохода, мм 32

Зона пропорциональности, °C, не превышает 10

Зона нечувствительности, °C, не превышает 3

Постоянная времени, с, не превышает 100

Условная пропускная способность, К v , м³/ч 16

Условное давление среды, МПа 1

Ход клапана, мм 6

Значение фиксированной настройки, °C 35;45;50;55;60;65;70;75;80;85;90;95

Относительная нерегулируемая протечка в % от К v на «холодильник» - 1

на «перепуск» - 2,5

MAX перепад давления на регулирующем клапане, МПа 0,1

Статическая характеристика – линейная, отклонение не превышает 15%

Масса регулятора температуры, кг, не превышает 3,3

Температура окружающей среды от –60 °C до + 75 °C

Регулируемая среда – вода пресная жёсткостью до 3 мг-экв/л с присадкой ВНИИНП-117 в количестве до 0,7% по весу воды, все сорта минеральных масел, антифризы.

Допускается применение в системах водяного охлаждения хромпика в количестве до 1,5%,ингибитора экстрола в концентрации до 0,3%, присадок ВНИИНП-117/Д, нитро-фосфатной, нитро-хроматной, нитро-силикатной в количестве до 0,7% от веса воды.

Коды ОКП для исполнений: обыкновенное 42 1881 1722 03

экспортное 42 1881 1728 08

Регуляторы изготавливаются по техническим условиям ТУ 25-7301. 0018-89

В качестве термочувствительного элемента применён датчик температуры типа ТД6М.

Имеется лицензия Госгортехнадзора России на изготовление 00ИР № 016397; разрешение Госгортехнадзора России на применение № РРС 03-4333; сертификат соответствия Госстандарта России № POCC RU .АЯ45.В01595 за №3793257, приложение за № 0558251 санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении за № 67.СО.1.515.П.000604.06.01.

Монтажно-габариты регулятора

Исполнение 1. Исполнение 2. Исполнение 3.

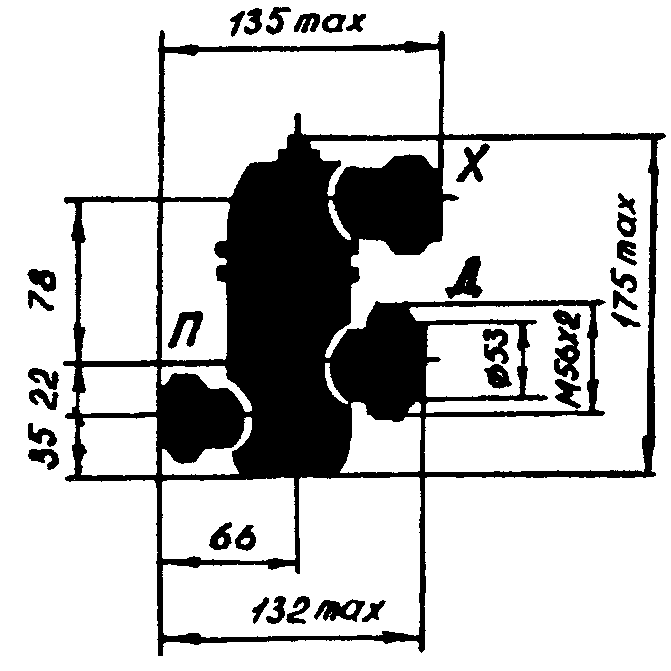

Исполнение 1:

1. Присоединение корпуса регулятора к трубопроводу дюритовым шлангом.

2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».

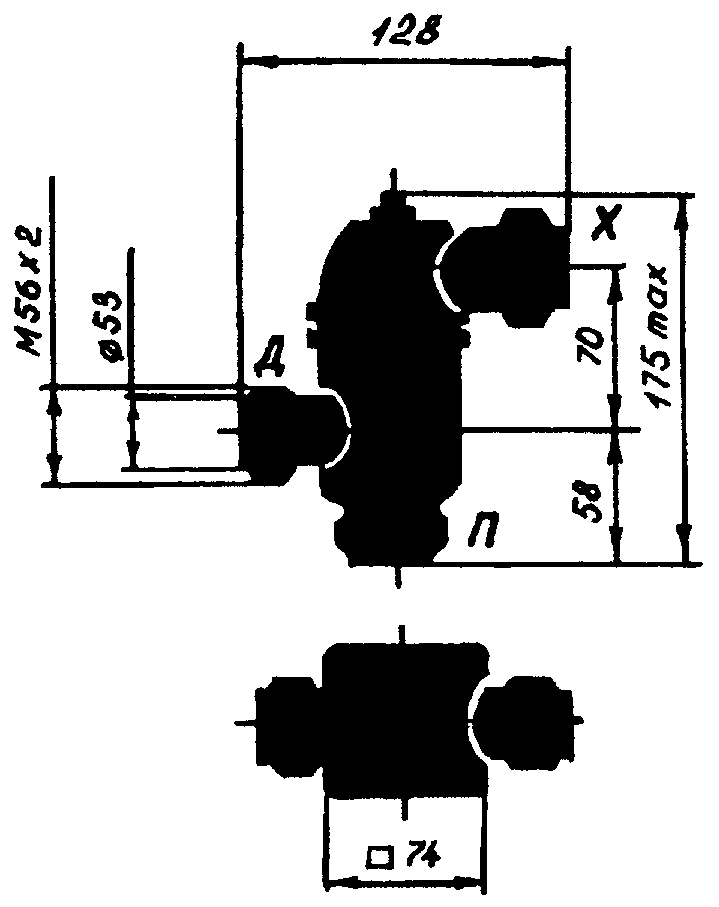

Исполнение 2:

1. Присоединение корпуса регулятора к трубопроводу штуцерно-торцевое тип І ГОСТ 5890.

2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».

Исполнение 3:

1. Присоединение корпуса регулятора к трубопроводу штуцерно-торцевое тип І ГОСТ 5890.

2. По согласованию с потребителем патрубок «Х» может быть повернут до 90° или до 270° по часовой стрелке относительно патрубка «Д».

Пример записи терморегулятора при заказе и в документации другой продукции регулятора температуры РТП-2М с диаметром (d) условного прохода 32 мм , со значением фиксированной настройки 70 °C , с исполнением 1 по подсоединению, с комплектом ЗИП, под надзором Российского Морского Регистра Судоходства: «Регулятор температуры РТП-32-2М-70-1 с датчиком ТД6М-70, с прокладками, для Российского Морского Регистра Судоходства».

При необходимости замены датчиков, датчики можно заказать отдельно. Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65 °С при его заказе: «Сенсор температуры ТД6М-65 ТУ 25-7617.0001-91».

Дополнительную информацию на РТП-32-2М Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
