Измерение физико-химических свойств веществ Вторичное оборудование КЭГ-9720 электромагнитные клапана (нормально закрытые) КЭГ-9720
|
Цена: по запросу
Заинтересованы КЭГ-9720?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
 |
Описание КЭГ-9720:Предназначены для использования в системах дистанционного управления гозогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).Седло клапана защищено от загрязнений фильтром на входе.
Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.
Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/ 4.
Рабочее положение – электромагнитом вверх.
Технические характеристики
Характеристики |
Значения |
Примечание |
Нормально закрытые |
ВЗ |
|
Условный проход Ду, мм |
20 25 32
40 50 65 80 |
|
Время открытия/закрытия, с |
1 |
|
Диапазон давлений, бар |
0 - 4
0 - 1 |
Ду=20 25 65 80 мм
Ду=32 40 50 65 80 мм |
Частота включения, 1/час |
1000
300 |
Ду= 20 25 32 40 50 мм
Ду= 65 80 мм |
Ресурс включений |
1х10 6
5х10 6 |
Ду= 20 25 32 40 50 мм
Ду= 65 80 мм |
Объемный расход, м 3 /ч (по воздуху)
Для Ду= 20 мм
Для Ду= 25 мм
Для Ду= 32 мм
Для Ду= 40 мм
Для Ду= 50 мм
Для Ду= 65 мм
Для Ду= 80 мм |
200
220
15 50 150
18 60 180
22 70 200
250
440 |
При Рвх= 4 кгс/см 2
При перепаде 1 10 100 мбар
При перепаде 7,6*10 3 Па
|
Напряжение питания, В |
220 |
50 Гц; |
Потребляемая мощность, ВА |
35
75
90 |
Ду= 20 25 32 40 50 мм
Ду= 65 мм
Ду= 80 мм |
Степень защиты |
IP 65 |
|
Температура окружающей среды, С |
-30 - +40 |
|
Габаритные размеры, мм, не превышает: LxHxB
Ду=20мм
Ду=25мм
Ду=32мм
Ду=40мм
Ду=50мм
Ду=65мм
Ду=80мм |
90х165х105
-
100х195х160
-
-
155х290х320
- |
Масса, кг, не превышает
2,5
2,8
3,7
3,9
4,2
13
15 |
Исполнение клапанов
Обозначение |
Ду |
Исполнение |
Примечание |
Способ крепления |
ИБЯЛ.685181.001-09, -10 |
20, 25 |
НЗ |
Рраб.=0,4 МПа |
муфтовый

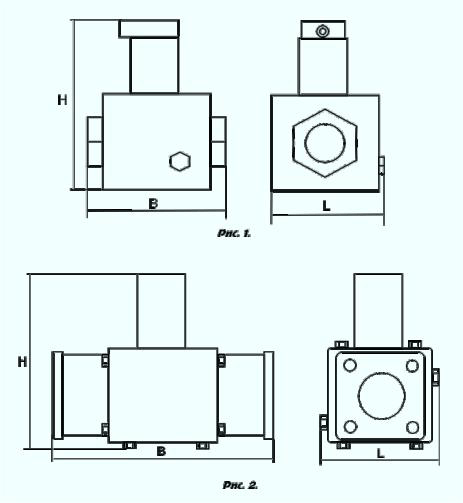

Рис. 1. |
ИБЯЛ.685181.001-03, -04,-05 |
32, 40, 50 |
НЗ |
Рраб.=0,1 МПа |
|
ИБЯЛ.685181.001-06, -07,-08 |
32, 40, 50 |
НЗ |
Взрывозащищенное исп. |
|
ИБЯЛ.685181.001-11, -13 |
65, 80 |
НЗ |
Рраб.=0,1 МПа |
фланцевый
Рис.2 |
ИБЯЛ.685181.001-12, -14 |
65, 80 |
НЗ |
Рраб.=0,4 МПа |
|
Примечание. Электромагнитные клапана поставляются как отдельные изделия, так и в составе систем безопасности (СГГ6М, СОУ-1, СТГ-1).
Дополнительную информацию на КЭГ-9720 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
