Описание Ф669М /новинка/:
Счетчики электроэнергии электронные трехфазные Ф669М (новинка)
ГОСТ Р 52320-2005
ГОСТ Р 52323-2005
ГОСТ Р 52425-2005
ТУ 4228-033-76214133-2006
Cчетчик класса точности 0,5S для трёх- и четырёхпроводной сети с частотой 50 Гц. Измерение в двух направлениях и многотарифный учёт всех видов энергии и мощности с фиксацией профилей. Второй независимый профиль мощности. Учёт превышения мощности. Измерение параметров сети с нормированными погрешностями, профили. Расширенный диапазон по току 5(10) А. Широкодиапазонный по напряжению 3´57/100...3´230/400 В. Оптопорт, два электрических интерфейса. Телеметрические выходы. Реле. Сертифицирован по новым ГОСТ. Применим в системах АСКУЭ, АИИС КУЭ, АСДУ, SCADA.
Назначение
1. Измерение и фиксация.
1.1. Основные параметры потребления или генерации:
1.1.1. энергия по тарифам и суммарно,
1.1.2. мощность по тарифам;
1.1.3. превышение заявленной мощности.
1.2. Основные параметры сети, по фазам и суммарно:
1.2.1. мощность
1.2.2. ток, напряжение, частота, Cos? - с нормированными погрешностями измерения
2. Хранение в энергонезависимой памяти: профилей потребления (генерации) и профилей параметров сети, журнала событий, данных параметризации, др.
3. Отображение результатов потребления на экране ЖКИ и двух светодиодных индикаторах LED.
3.1. Отображение на ЖКИ всех данных из памяти счётчика.
4. Применение в составе систем автоматизированного учета и управления - АСКУЭ, АИИСКУЭ, АСДУ, SCADA:
4.1. передача цифровых и телеметрических данных,
4.2. передача моментных значений параметров сети,
4.3. управление нагрузками, устройствами (автоматически / с АРМ диспетчера)
Область применения
1. Для учёта потребления - на предприятиях народного хозяйства.
2. Для учёта сетевых и межсистемных перетоков .
3. Для учёта выработки электроэнергии - на генерирующих мощностях.
4. Для учёта и управления в автоматизированных системах АСКУЭ, АИИС КУЭ, АСДУ, SCADA.
Технические данные
| Характеристика |
Значения |
|
| |
Базовые* |
Примечания |
| Класс точности: |
0,5S / 1,0 |
по активн. / реактивн. энергии |
| Номинальный ток – I ном |
5 А* |
макс. ток 10 А |
| Номинальное напряжение U ном для трёх- и четырёхпроводной сети |
3х57/100...3x230/400В |
подключение через ТТ и ТН или через ТТ |
| Номинальная частота сети |
50 Гц |
50 Гц ±5,0% |
| Температура окруж. воздуха |
(-40 ÷ +60)°С |
ЖКИ до -25°С* / -30°С |
| Относительная влажность |
до 90 % |
при температуре 30°С |
| Атмосферное давление |
(70 ÷ 107,6) кПа |
537 ÷ 800 мм рт. ст. |
| Габаритн. и установочн. р-ры |
330×180×60 мм |
верт.´ гор.– 230´150 мм |
| Масса счётчика |
не превышает 1,6 кг |
|
| Срок службы |
30 лет |
|
| Межповерочный интервал |
10 лет |
ср. нар. на отказ ³88000 ч. |
| Гарантия производителя |
30 месяцев |
? 36 месяц. с изготовления |
| Порог чувствительн. по току: |
0,001 Iном |
по активной энергии |
| 0,002 Iном |
по реактивной энергии |
| Потребляемая мощность: |
|
по каждой цепи |
| по цепи напряжения |
? 2,0 Вт, ? 4,0 ВА |
активная и полная |
| по цепи тока |
? 0,5 ВА |
полная |
| Передаточное число: для 2-х светодиодов и метрологическ. телеметрического выхода |
10000* имп./кВт´час. |
параметрируется вывод: актив./реакт./полн./время |
| Точность хода внутренних часов |
? ±0,5 с/24 часа |
? ±0,1 с/1°С за 24 часа |
| Сохранение хода внутр. часов. |
³ 11 лет |
при отсутств. напряж. сети |
| Дисплей ЖКИ |
знакосинтезирующий, 4 строки, 64 разряда |
| выводимые параметры |
до 2×1024 параметров |
| управление ЖКИ |
кнопкой (основн.), светом (резервн.) |
| Тарификация (Т1...Т8, М1...М8) |
8 раздельных тарифов по энергии и по мощн. |
| Тарифн. программы и праз. дни |
сезонн. 32, неделн. 32, суточ. 127, праздн. 256 |
| Энергия. Активная, реактивная, полная - прямая и обратная. Реактивная - по квадрантам. Учёт по тарифам и суммарно. |
суточная - хранение 100-817 суток (Т8…Т1) |
| месячная – хранен. 51-313 месяцев (Т8…Т1) |
| вся потреблённая нарастающим итогом по месяцам - хранен. 51-313 месяцев (Т8…Т1) |
| Мощность. Активн., реактивн. и полная - прямая и обратная. Реактивная - по квадрантам. |
0,5…30…60 мин. с хранен. за 2…170…341 суток |
| суточные макс. – хран. 100-817 сут. (М8…М1) |
| месячные макс. – хранен. 51-313 мес. (М8…М1) |
| Превыш. лимита - регистрация |
временная метка, профиль превышений и др. |
| Второй профиль мощности. |
0,5…30…60 мин. - с профилей параметров сети |
| Основные параметры сети : |
до 16 параметров (по фазам, по сумме 3 фаз), |
| измерение и фиксация; |
для каждого - выбор алгоритма фиксации |
| нормированные погрешности измерения параметров сети; |
±0,5% - (0,8÷1,15) U ном , частота 50 Гц±5,0% |
| ±0,5% - (0,1÷2,0) I ном , ±0,8% - cos? (0,1÷1,0) |
| мониторинг состояния сети |
до 256 еженедельных отчётов |
| Журнал событий |
регистрация до 8192 событий и состояний |
| Сохранение данных |
³ 20 лет |
с последующим отображением на ЖКИ |
| Энергонезависимая память |
FLASH (1 Мб) |
| Цифровые интерфейсы (порты): |
оптический |
Всегда два электрических порта. Одновременный обмен - до 9600 кбит/с. |
| RS485-1/RS485-2* |
| токовая петля (CL) |
| Выводы параметрируемые, |
1* / до 2 реле |
релейные |
| в том числе телеметрические |
3* / до 8 выводов |
2…130000 имп/кВтчас |
| Отображение информации на ЖКИ и опрос портов при отключении напряжения сети |
предусмотрены |
внешний источник питания =12 В, 200 мА |
| Самодиагностика |
при включении, ежесуточно, после связи |
| Защита от несанкц. доступа |
пароли счётчика, спец. блокир. оптопорта и др. |
Более подробная информация будет доступна в ближайшее время.

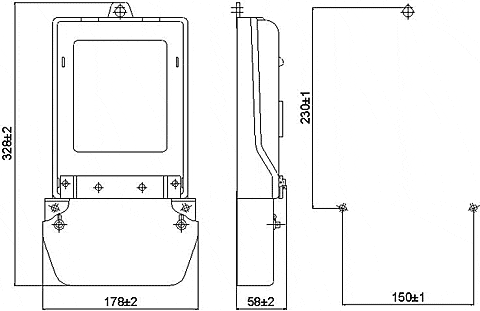

Габаритный чертеж
