Описание ТРИО /новинка/:
Счетчики электроэнергии электронные трехфазные ТРИО (новинка)
Соответствует ГОСТ 30207-94; ГОСТ 26035-83
Счётчик необходим для учета активной, активно-реактивной энергии в трехфазных, трех и четырёхпроводных цепях переменного тока номинальной частотой 50 Гц.
Технические данные
Класс точности |
1,0; 2,0 |
Тип счетного механизма |
ЭМ, ЖКИ * |
Номинальное напряжение, В |
57,7/100; 100; 220/380; 380 |
Рабочее напряжение, В |
176 - 264 |
Номинальный-максимальный ток, А
- трансформаторного включения
- прямоточного включения |
1(2); 5(10);
5(10); 5(50); 10(100)
|
Номинальная частота сети, Гц |
50 |
Рабочий диапазон температур, °С |
от -40 до +55 |
Габаритные размеры, мм |
170x300x71 |
Ток запуска, % от Iном, при cos=1 (sin=1):
для счетчиков активной (реактивной) энергии
класс точности 1 (1.5)
2 (2.0) |
0,25
0,5
|
Потребляемая мощность, не превышает:
- в цепи напряжения, ВА (Вт)
- цепи тока, ВА |
8,5 (2,0)
0,3
|
Межповерочный интервал |
8 лет |
* - Счетчики для учета активной и реактивной энергии только с ЖКИ. Счетчики для учета активной энергии с электромеханическим отсчетным устройством или ЖКИ.
Достоинства счетчика ТРИО:
- Новый улучшенный по массогабаритным характеристикам корпус;
- Расширенный диапазон рабочих температур от - 40 до + 55 оС;
- Наличие стандартного телеметрического выхода, что позволяет использовать его в системах АСКУЭ;
- Большая перегрузочная способность по току (для счетчиков непосредственного включения в сеть) 1000% при высокой линейности метрологической характеристики;
- Обладает усиленной защитой от коммутационных перенапряжений и грозовых разрядов;
- Имеет усиленную защиту от воздействия постоянных магнитных полей;
- Счетчик имеет индикаторы наличия напряжения в каждой фазе, неправильного подключения фаз, индикацию отсутствия нагрузки в фазе;
- ТРИО с электромеханическим счетным механизмом дополнительно имеет механический стопор обратного хода;
- Выдерживает перегрузки по напряжению до 420В;
Исполнения счетчиков |
Схема включения |
Номинальное напряжение, В |
Номинальный (максимальный) ток, А |
Разрядность ЖКИ или ЭМ ОУ |
Постоянная счетчика, имп/кВтч |
Класс точности Акт./Реакт |
Активной и реактивной энергии для подключения через трансформаторы тока с ЖКИ |
ТРИО 1 AR4 TE |
4пр. |
57,7/100 |
1 (2) |
0 |
160000 |
1,0/1,5 |
4пр. |
57,7/100 |
5(10) |
0 |
32000 |
1,0/1,5 |
4пр. |
220/380 |
5(10) |
0 |
8000 |
1,0/1,5 |
ТРИО 1 AR3 TE |
3пр. 2эл |
100 |
1 (2) |
0 |
160000 |
1,0/1,5 |
3пр. 2эл |
100 |
5(10) |
0 |
32000 |
1,0/1,5 |
Активной и реактивной энергии непосредственного включения с ЖКИ |
ТРИО 1 AR4 DE |
4пр. |
220/380 |
5(10) |
0 |
8000 |
1,0/1,5 |
4пр. |
220/380 |
5(50) |
0 |
1600 |
1,0/1,5 |
4пр. |
220/380 |
10(100) |
0 |
800 |
1,0/1,5 |
Активной энергии для подключения через трансформаторы тока с ЖКИ |
ТРИО 1 A4 TE |
4пр. |
57,7/100 |
1(2) |
0 |
160000 |
1 |
4пр. |
57,7/100 |
5(10) |
0 |
32000 |
1 |
4пр. |
220/380 |
5(10) |
0 |
8000 |
1 |
ТРИО 1 A3 TE |
3пр. 2эл |
100 |
1(2) |
0 |
160000 |
1 |
3пр. 2эл |
100 |
5(10) |
0 |
32000 |
1 |
Активной энергии непосредственного включения с ЖКИ |
ТРИО 1 A4 DE |
4пр. |
220/380 |
5(10) |
0 |
8000 |
1 |
4пр. |
220/380 |
5(50) |
0 |
1600 |
1 |
4пр. |
220/380 |
10(100) |
0 |
800 |
1 |
Активной энергии для подключения через трансформаторы тока с ЭМ ОУ |
ТРИО 1 A4 TB |
4пр. |
57,7/100 |
5(10) |
0 |
160000 |
1 |
4пр. |
220/380 |
5(10) |
0 |
32000 |
1 |
ТРИО 2 A4 TB |
4пр. |
57,7/100 |
5(10) |
0 |
160000 |
2 |
4пр. |
220/380 |
5(10) |
0 |
32000 |
2 |
Активной энергии непосредственного включения с ЭМ ОУ |
ТРИО 1 A4 DB |
4пр. |
220/3800 |
5(10) |
0 |
16000 |
1 |
4пр. |
220/380 |
5(50) |
0 |
16000 |
1 |
4пр. |
220/380 |
10(100) |
0 |
3200 |
1 |
ТРИО 2 A4 DB |
4пр. |
220/380 |
5(10) |
0 |
16000 |
2 |
4пр. |
220/380 |
5(50) |
0 |
16000 |
2 |
4пр. |
220/380 |
10(100) |
0 |
3200 |
2 |

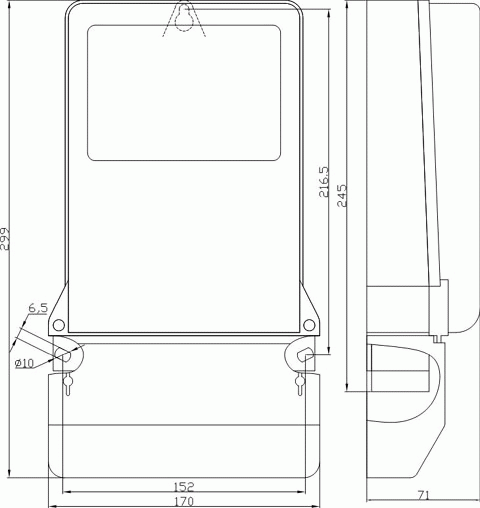

Габаритный чертеж
Дополнительную информацию на ТРИО /новинка/ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
