ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ТСМ - 02, ТСП - 02

Номинальная статическая характеристика преобразования (НСХ) по ГОСТ 6651-94:

ТСМ-02

50М, 100М

ТСП-02

50П, 100П

Диапазон измеряемых температур, °С :

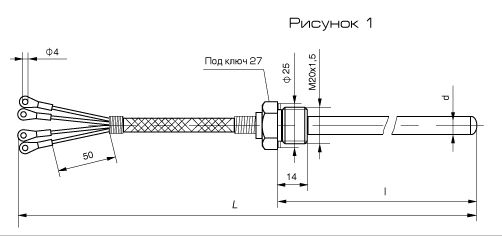

ТСМ-02 рисунок 1

от -50 до +150

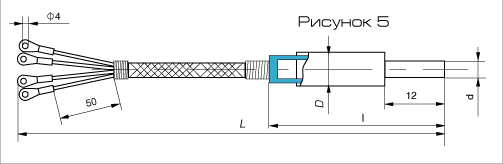

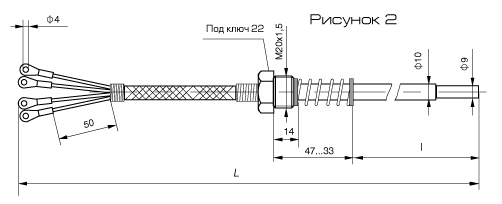

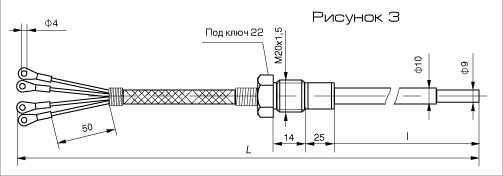

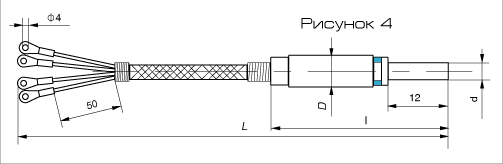

ТСМ-02 рисунки 2, 3, 4, 5

от -50 до +120

ТСП-02 рисунок 1

от -50 до +250

ТСП-02 рисунки 2, 3, 4, 5

от -50 до +120

Класс допуска по ГОСТ 6651-94 :

ТСП-02 рисунок 1

Ви С

остальных

С

Класс безопасности по ПНАЭ Г-01-011-97

2НУ или ЗНУ

Категория сейсмостойкости по НП-031-01

I

Условия окружающей среды:

диапазон температур, °С

от -50 до +70

абсолютное давление

атмосферное

относительная влажность при температуре до 40 °С, %, до

100

Показатель тепловой инерции, с, не превышает:

рисунок 1

20

рисунки 2, 3, 4, 5

15

Назначенный срок службы, лет

5

Материал защитной арматуры:

рисунок 1

сталь 08Х18Н10ТД2Х18Н10Т

рисунки 2,3

сталь 08Х18Н10Т, 12Х18Н10Т и латунь Л63

рисунок 4,5

латунь Л63

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4, М4, ТВЗ, ТМЗ
