Блок питания изолированный БПИ1

Цена: по запросу Заинтересованы БПИ1? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание БПИ1:

1 Назначение

1.1 Блок питания изолированный БПИ1 (далее «прибор») необходим для преобразования сетевого переменного напряжения 220 В, 50 Гц в постоянное стабилизированное напряжение +24 В с гальванической изоляцией от сети питания.

1.2 Условия эксплуатации и степень защиты прибора

1.2.1 Номинальные значения климати ческих факторов – согласно ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная).

1.2.2 Степень защиты оболочки прибора IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм ).

1.2.3 Прибор соответствует требованиям стандартов по электромагнитной совместимости ГОСТ МЭК 60950-2002, ГОСТ Р 51318.22-99.

2 Технические данные

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики приведены в таблице VII.1.1.

Таблица VII.1.1

2.1.2 Прибор обеспечивает защиту от перегрузок и короткого замыкания в течение неограниченного времени.

2.2 Надежность

2.2.1 Средняя наработка на отказ прибора не менее 50000 ч.

2.2.2 Срок службы прибора составляет 10 лет.

2.3 Конструктивные параметры

2.3.1 Габаритные размеры прибора не превышают 90х79х25 мм.

2.3.2 Габаритные и установочные размеры прибора приведены на рисунке VII.1.1.

2.3.3 Масса прибора не превышает 0,15 кг .

3 Комплектность поставки

В комплект поставки прибора входят:
– блок питания изолированный БПИ1 УНКР.436234.002     – 1 шт.;
– руководство по эксплуатации УНКР.436234.002 РЭ        – 1 шт.;
– паспорт УНКР.436234.002 ПС                                            – 1 шт.;
– тара транспортная УНКР.321312.024                               – 1 шт.

Примечание

Документ УНКР.436234.002 РЭ поставляется в количестве одного экземпляра на партию до пяти штук или на каждые пять штук в партии.

4 Общее устройство и принцип работы прибора

4.1 Блок питания выполнен на основе высокочастотного обратноходового преобразователя выпрямленного напряжения сети 220 В, 50 Гц в выходное стабилизированное +24 В.

4.2 Прибор обеспечивает:
– гальваническую развязку между входными и выходными цепями с использованием высокочастотного трансформатора и оптронной развязки в цепи обратной связи;
– подавление радиопомех;
– ограничение броска тока при включении прибора;
– защиту силовых компонентов при перегрузке и коротком замыкании нагрузки;
– возможность параллельной работы до трех приборов на общую нагрузку.

4.3 Прибор выполнен в пластмассовом корпусе.
Основание корпуса прибора с установленной на нем печатной платой закрывается крышкой до упора. На лицевой панели размещены декоративные шильдик и светодиод. Основание и крышка имеют окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

На крышке корпуса размещен декоративный шильдик с описанием основных характеристик прибора.

5 Установка прибора

5.1 Установка прибора производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co, который крепится внутри шкафа или к стене предпочтительно в горизонтальном положении. В случае установки параллельно нескольких блоков DIN–рельс должен крепиться в горизонтальном положении. Допускается установка блока на вертикальный DIN–рельс при создании соответствующих условий охлаждения.

5.2 Сведения по установке даны в рувоводстве по эксплуатации прибора УНКР.436234.002 РЭ.

5.3 Прибор должен быть заземлен через контакт заземления соединителя.

5.4 В приборе имеются цепи, находящиеся под опасным для жизни напряжением 220 В. Категорически запрещается эксплуатация прибора при снятых крышках и кожухах, а также при отсутствии заземления.

5.5 По окончании монтажа должно быть проверено сопротивление заземляющего устройства, которое должно быть не превышает 4 Ом.

5.6 Все виды монтажа и демонтажа производить только при отключенном от сети переменного тока приборе.

6 Дополнительная информация

6.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.436234.002 РЭ.

6.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

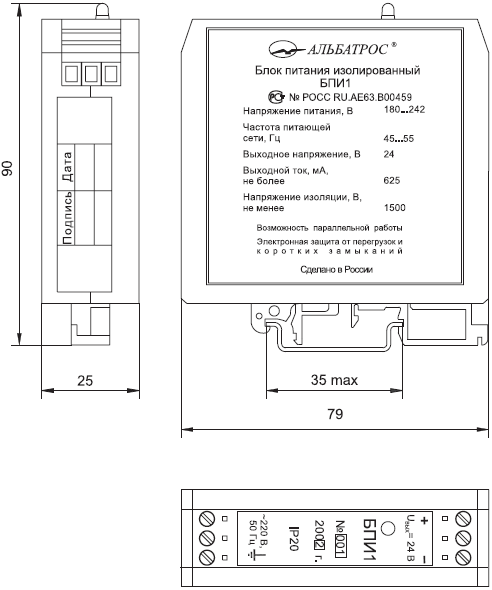

Рисунок VII.1.1 Габаритные размеры прибора

Дополнительную информацию на БПИ1 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
