БИБ5, БИБ5(2 Барьеры искробезопасности

Описание БИБ5, БИБ5(2:

1 Назначение

1.1 Барьеры искробезопасности БИБ5, БИБ5/2 (далее «БИБ5», «БИБ5/2» или «приборы») необходимы для изолированного от цепи заземления и других цепей питания напряжением 24 В двухпроводных или трехпроводных датчиков во взрывоопасной зоне, повторяют токовый сигнал от датчиков на нагрузке во взрывобезопасной зоне.
Входы и выходы барьеров изолированы друг от друга и источника питания.

1.2 Условия эксплуатации и степень защиты приборов

1.2.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры + 35°C .

1.1.2 Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм ).

1.3 Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

2 Технические данные

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики приборов приведены в таблице VI.5.1.

Таблица VI.5.1

Наименование

БИБ5

БИБ5/2

Количество каналов

1

2

Входной сигнал взрывоопасной зоны

от 0 до 20 мА (от 4 до 20 мА)

от 0 до 20 мА (от 4 до 20 мА)

Выходной сигнал взрывобезопасной зоны (исполнение БИБ5 в зависимости от вида выходного сигнала см. таблицу VI.5.2; БИБ5/2 в зависимости от состояния выключателей, см таблицу VI.5.3)

от 0 до 20 мА (от 4 до 20 мА)
от 0 до 5 В (от 1 до 5 В)
от 0 до 10 В (от 2 до 10 В)

от 0 до 20 мА (от 4 до 20 мА)
от 0 до 5 В (от 1 до 5 В)
от 0 до 10 В (от 2 до 10 В)

Диапазон сопротивления нагрузки

– от 0 до 750 Ом (выход от 0 до 20 мА (от 4 до 20мА));
– 500 кОм (выход от 0 до 5 В
(от 1 до 5 В));
– 1 МОм (выход от 0 до 10 В
(от 2 до 10 В))

– от 0 до 750 Ом (выход от 0 до 20 мА (от 4 до 20мА));
– 500 кОм (выход от 0 до 5 В
(от 1 до 5 В));
– 1 МОм (выход от 0 до 10 В
(от 2 до 10 В))

Напряжение изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны (эффективное значение), не менее

1500 В, 50 Гц

1500 В, 50 Гц

Напряжение изоляции между входными цепями взрывоопасной зоны и цепями питания (эффективное значение), не менее

1500 В, 50 Гц

1500 В, 50 Гц

Напряжение изоляции между выходными цепями взрывобезопасной зоны и цепями питания (эффективное значение), не менее

250 В, 50 Гц

250 В, 50 Гц

Сопротивление изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны, не менее

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

Сопротивление изоляции между входными цепями взрывоопасной зоны и цепями питания, не менее

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

Сопротивление изоляции между выходными цепями взрывобезопасной зоны и цепями питания, не менее

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий

Напряжение питания на входных клеммах 1 и 3 (1 и 3, 4 и 6 для БИБ5/2), подаваемое на двухпроводный датчик и линию, при токе до 20 мА

от 17 до 27,6 В

от 21,6 до 26,4 В

Ток короткого замыкания входных клемм 1 и 3 (1 и 3, 4 и 6 для БИБ5/2)

от 25 до 90 мА

от 20 до 40 мА

Напряжение питания на входных клеммах 1 и 2 (1 и 2, 4 и 5 для БИБ5/2), подаваемое на трехпроводный датчик и линию, при токе до 20 мА

от 19 до 27,6 В

от 22,1 до 26,4 В

Ток короткого замыкания входных клемм 1 и 2 (1 и 2, 4 и 5 для БИБ5/2)

от 25 до 90 мА

от 20 до 40 мА

Напряжение на выходных клеммах 7 и 10, 9 и 12 (для БИБ5/2)

от 19,2 до 28,8 В

от 0 до 15 В

Напряжение на выходных клеммах 7 и 8 (для БИБ5)

от 19,2 до 28,8 В

Ток короткого замыкания входных клемм 7 и 9 (для БИБ5)

от 22 до 44 мА

2.1.2 В зависимости от вида выходного сигнала БИБ5 выпускается в следующих исполнениях согласно таблице VI.5.2.

Таблица VI.5.2

Тип прибора, номер исполнения

Обозначение

Входной сигнал взрывоопасной зоны

Выходной сигнал взрывобезопасной зоны

Сопротивление нагрузки

БИБ5

УНКР.426475.021

от 0 до 20 мА
(от 4 до 20 мА)

от 0 до 20 мА
(от 4 до 20 мА)

от 0 до
750 Ом

БИБ5-01

УНКР.426475.021-01

от 0 до 5 В
(от 1 до 5 В)

не менее
500 кОм

БИБ5-02

УНКР.426475.021-02

от 0 до 10 В
(от 2 до 10 В)

не менее
1 МОм

2.1.3 Вид выходного сигнала БИБ5/2 зависит от состояния выключателей на передней панели прибора и соответствует таблице VI.5.3.

Таблица VI.5.3

Канал

Состояние выключателей

Выходной сигнал взрывобезопасной зоны

1

1 ON
2 ON

от 0 до 5 В
(от 1 до 5 В)

1

1 OFF
2 ON

от 0 до 10 В
(от 2 до 10 В)

1

1 ON или OFF
2 OFF

от 0 до 20 мА
(от 4 до 20 мА)

2

3 ON
4 ON

от 0 до 5 В
(от 1 до 5 В)

2

3 OFF
4 ON

от 0 до 10 В
(от 2 до 10 В)

2

3 ON или OFF
4 OFF

от 0 до 20 мА
(от 4 до 20 мА)

2.1.4 На передней панели приборов БИБ5 и БИБ5/2 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.5 На передней панели БИБ5/2 размещены выключатели, определяющие тип выходного сигнала первого и второго каналов в соответствии с таблицей VI.5.3.

2.1.6 Приборы необходимы для непрерывной работы.

2.1.7 Приборы размещаются во взрывобезопасной зоне.

2.1.8 Приборы соответствует требованиям ГОСТ Р 51318.22 по уровню излучаемых радиопомех и ГОСТ Р 51527 по уровню кондуктивных помех.

2.2 Метрологические характеристики

2.2.1 Метрологические характеристики БИБ5 приведены в таблице VI.5.4.

Таблица VI.5.4

Наименование

 Значение

Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, % от диапазона выходного сигнала, не превышает

± 0,15

Изменение выходного сигнала (БИБ5) при изменении нагрузки от 0 до 750 Ом, % от диапазона выходного сигнала, не превышает

± 0,05

Изменение выходного сигнала при изменении температуры окружающей среды, %/°C от диапазона выходного сигнала, не превышает

± 0,02

2.2.2 Метрологические характеристики БИБ5/2 приведены в таблице VI.5.5.

Таблица VI.5.5

Наименование

Значение

Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, %, не превышает

± 0,15

Пределы допускаемой приведенной дополнительной погрешности выходного сигнала при изменении нагрузки от минимального до максимального значения, %, не превышает

± 0,05

Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C , %, не превышает

± 0,15

2.3 Электрические параметры и характеристики

2.3.1 Питание приборов осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.3.2 Ток потребления приборов составляет не превышает 135 мА для БИБ5 и не превышает 300 мА для БИБ5/2.

2.3.3 По степени защиты от поражения электрическим током приборы относятся к классу защиты I для БИБ5 и классу защиты III для БИБ5/2 в соответствии с требованиями ГОСТ 12.2.007.0.

2.3.4 Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между прибором и датчиком не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами:  R КАБ ? 100 Ом, С КАБ ? 0,1 мкФ, L КАБ ? 2 мГн.

2.3.5 Характеристики искробезопасности приборов приведены в таблице VI.5.6

Таблица VI.5.6

Наименование

БИБ5

БИБ5/2

Максимальное значение

U o =27,6 В; I o =90 мА

U o =29,7 В; I o =40 мА

Уровень искробезопасной цепи

ib

ib

Подгруппа

IIB

IIB

C o , мкФ

0,25

0,25

L o , мГн

2

2

2.4 Надежность

2.4.1 Средняя наработка на отказ приборов не менее 50000 ч.

2.4.2 Срок службы приборов составляет 10 лет.

3 Общее устройство и принцип работы приборов

3.1 Приборы выполнены на основе изолирующих усилителей ISO124 и выполняют функции обеспечения искробезопасным питанием двухпроводных и трехпроводных датчиков, расположенных во взрывоопасной зоне с обеспечением гальванической развязки входных цепей взрывоопасной зоны и выходных цепей взрывобезопасной зоны друг от друга и от внешнего источника питания.

3.2 Гальванически изолированное питание обеспечивается с использованием изолирующих преобразователей постоянного напряжения в постоянное.

3.3 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.4 Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения прибора к питанию и внешнему регистрирующему устройству.

3.5 Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.

3.6 Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

3.7 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.8 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

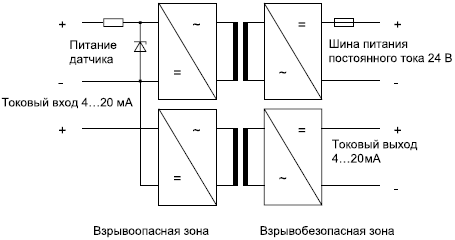

3.9 Функциональная схема БИБ5 (одного канала БИБ5/2) приведена на рисунке VI.5.1.


Рисунок VI.5.1 Функциональная схема БИБ5 (одного канала БИБ5/2)

4 Комплектность поставки

4.1 Комплектность поставки БИБ5

В комплект поставки БИБ5 входят:

– барьер искробезопасности БИБ5 УНКР.426475.021
– руководство по эксплуатации УНКР.426475.021 РЭ
– паспорт УНКР.426475.021 ПС
– тара транспортная УНКР.321312.044

– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.

Примечание

Документ УНКР.426475.021 РЭ поставляется в одном экземпляре на партию до пяти штук или на каждые пять штук в партии.

4.2 Комплектность поставки БИБ5/2

В комплект поставки БИБ5/2 входят:

– барьер искробезопасности БИБ5/2 УНКР.426475.031
– руководство по эксплуатации УНКР.426475.031 РЭ
– тара транспортная УНКР.321312.083

– 1 шт.;
– 1 шт.;
– 1 шт.

5 Габаритные размеры и масса

5.1 Габаритные размеры прибора БИБ5 (не превышают 99х35,2х115,8 мм) и БИБ5/2 (не превышают 99х17,5х114,5 мм) приведены на рисунках VI.5.2 и VI.5.3 соответственно.

5.2 Масса приборов не превышает 0,2 кг .

6 Установка приборов

6.1 Приборы необходимы для установки в помещении.

6.2 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке приборов даны в руководствах по эксплуатации УНКР.426475.021 РЭ (БИБ5) и УНКР.426475.031 РЭ (БИБ5/2).

6.4 Схема подключения к прибору БИБ5 внешних устройств дана на рисунках VI.5.4… VI.5.8

6.5 Схема подключения к прибору БИБ5/2 внешних устройств на примере канала 1 даны на рисунках VI.5.9… VI.5.11.

7. Дополнительная информация

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с приборами даны в руководствах по эксплуатации УНКР.426475.021 РЭ (БИБ5) и УНКР.426475.031 РЭ (БИБ5/2).

7.2 Руководства по эксплуатации в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

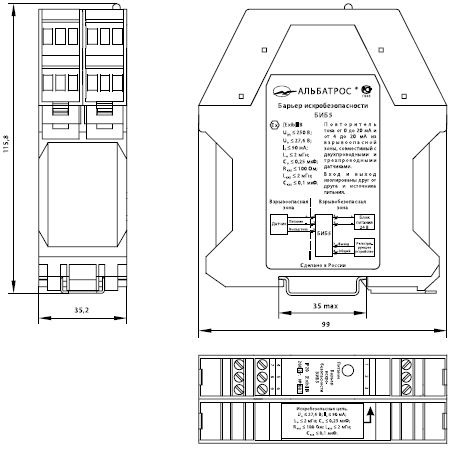

Рисунок VI.5.2 Габаритные размеры БИБ5

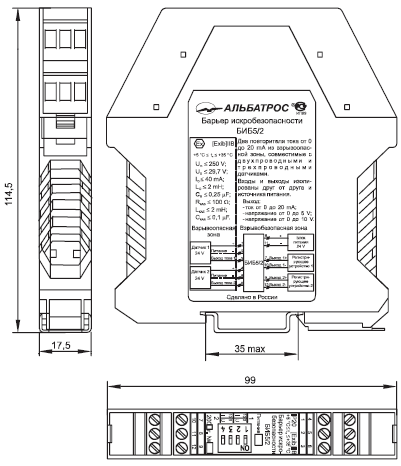

Рисунок VI.5.3 Габаритные размеры БИБ5/2

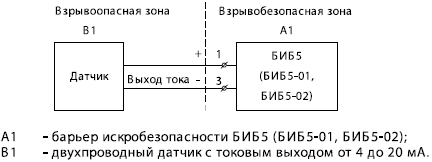

Рисунок VI.5.4 Схема подключения к прибору БИБ5 двухпроводного
датчика с токовым выходом от 4 до 20 мА


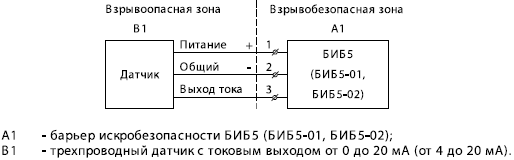

Рисунок VI.5.5 Схема подключения к прибору БИБ5 двухпроводного
датчика с токовым выходом от 0 до 20 мА

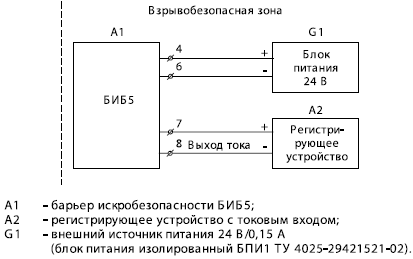

Рисунок VI.5.6 Схема подключения к прибору БИБ5 регистрирующего
устройства с токовым входом и источнику питания

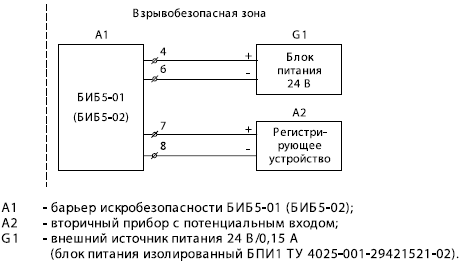

Рисунок VI.5.7 Схема подключения к прибору БИБ5 регистрирующего
устройства с потенциальным входом и источнику питания

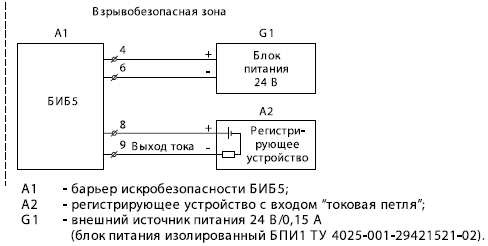

Рисунок VI.5.8 Схема подключения к прибору БИБ5 регистрирующего
устройства с входом



Дополнительную информацию на БИБ5, БИБ5(2 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.

См. также:
984 984
Трехходовое и пяти ходовое вентильное устройство до 200C
БИБ3 БИБ3
Барьер искробезопасности
БИБ2, БИБ2(2 БИБ2, БИБ2(2
Барьеры искробезопасности
БИБ4, БИБ4(2 БИБ4, БИБ4(2
Барьеры искробезопасности
БПИ1 БПИ1
Блок питания изолированный
БПИ4 БПИ4
Блок питания изолированный
С-24 С-24
Источники питания
ПТ-СМ-Ех ПТ-СМ-Ех
Преобразователи температуры электронные
ПТ-СМ ПТ-СМ
Преобразователи температуры электронные
ПТИ ПТИ
Преобразователи температуры электронные
ПТСВ ПТСВ
Преобразователи температуры электронные
ПКЦ-1102 ПКЦ-1102
Приборы контроля цифровые программируемые с двух- или трёхпозиционным регулятором

Лидеры продаж
C.A 6541
Мегаомметр
PeakTech 2680
Мегаомметр
MIC-5000
Измеритель сопротивления изоляции
МК-225 0.01 КЛБ
Микрометр
МКЦ-100 0.001 КЛБ
Микрометр цифровой
1000мм 0.05 КЛБ
Штангенрейсмас
ШЦ-1-300 0.05 КЛБ
Штангенциркуль
ШЦЦ-1-300 0.01 КЛБ
Штангенциркуль электронный (цифровой)
ШЦ-3- 500 0.05 губ.100мм КЛБ
Штангенциркуль
ViBRA CT-600CE
Аналитические весы
Новое в каталоге
МАК–10ПК-21-2,5
ПК-21-1,0ПК-21-0,15
УПСК-10СВ-10
ВУН-20ФС-10К
АИП-21АТВТ-20
АТВ-21АТВО-21
АТВО-20АРНС-20
АРНС-21Кристалл-20
Кристалл-20ЭУППС-10
ТМС–1МСК–20
АКС–20ПН–10ПЦ
ПН–10CКАПЛЯ-20У
КАПЛЯ-20ИКАПЛЯ-20Р
АТВО-20ТС–20М
ТКС-20УПП–10
    Назад ВверхГлавная Каталог Приборы для измерения и регулирования температуры Вторичное оборудование Регистраторы температуры БИБ5, БИБ5(2
  Яндекс цитирования

214031, Смоленская область, г. Смоленск, ул. Бабушкина, д. 1, строение 2, оф. 17;
тел.: (4812) 35-81-67 (4812) 35-81-68

Webmaster
Metelitsa Andrey
anmmat@yandex.ru
