Купить БИБ3 - Барьер искробезопасности. Описание, характеристики, цена

1.1 Барьер искробезопасности БИБ3 (далее «прибор») обеспечивает передачу состояния «сухих» контактов по четырем изолированным каналам из взрывоопасной зоны на релейные выходы, находящиеся во взрывобезопасной зоне, гальваническую изоляцию входов и выходов между собой и источником питания.

1.2 Условия эксплуатации и степень защиты прибора

1.2.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная).

1.2.2 Степень защиты оболочки прибора IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12 мм ).

1.3 Прибор соответствует требованиям ГОСТ 12.2.007.0, ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» по ГОСТ Р 51330.0.

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики прибора приведены в таблице VI.3.1.

2.1.2 На передней панели БИБ3 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.3 Прибор размещается во взрывобезопасной зоне.

2.2 Электрические параметры и характеристики

2.2.1 Питание прибора осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.2.2 Ток потребления прибора составляет не превышает 100 мА.

2.2.3 По степени защиты от поражения электрическим током прибор относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.

2.2.4 Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между прибором и датчиком не превышает 1,5 км . Разрешается применение экранированных контрольных кабелей со следующими параметрами: : R КАБ ? 100 Ом, С КАБ ? 0,1 мкФ, L КАБ ? 2 мГн.

2.2.5 Характеристики искробезопасности прибора приведены в таблице VI.3.2

2.3.1 Средняя наработка на отказ прибора не менее 50000 ч.

3.1 Прибор выполнен на основе твердотельных реле КР293КП1А и обеспечивает передачу состояния «сухих» контактов по четырем изолированным каналам из взрывоопасной зоны на релейные выходы, находящиеся во взрывобезопасной зоне, а также гальваническую изоляцию входов и выходов между собой и источником питания.

3.2 Гальванически изолированное питание обеспечивается с использованием изолирующих преобразователей постоянного напряжения в постоянное.

3.3 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.4 Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения и плавких предохранителей в цепях питания и на выходах прибора.

3.5 Прибор выполнен в пластмассовом корпусе, в котором установлены две печатные платы.

3.6 Передняя часть прибора закрывается двумя крышками до щелчка. На крышках размещены декоративные шильдики и светодиод. Крышки имеют окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатных платах.

3.7 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.8 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

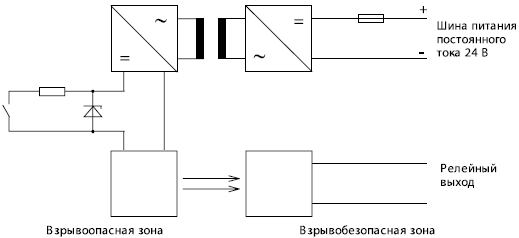

3.9 Функциональная схема БИБ3 приведена на рисунке VI.3.1.

Документ УНКР.426475.016 РЭ поставляется в количестве одного экземпляра на партию до пяти штук или на каждые пять штук в партии.

5.1 Габаритные размеры прибора БИБ3 (не превышают 99х35,2х115,8 мм) приведены на рисунке VI.3.2.

6.1 Прибор необходим для установки в помещении.

6.2 Установка прибора производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке прибора даны в руководстве по эксплуатации УНКР.426475.016 РЭ.

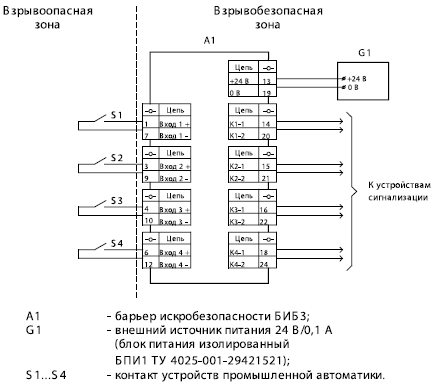

6.4 Схема подключения к прибору БИБ3 внешних устройств дана на рисунке VI.3.3.

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.426475.016 РЭ.

7.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

Рисунок VI.3.3 – Схема подключения к прибору БИБ3 внешних устройств
