Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления ПРТР - 01

ПРЕОБРАЗОВАТЕЛЬ РАЗНОСТИ ТЕМПЕРАТУР РЕЗИСТОРНЫЙ для теплосчетчиков ПРТР - 01

Цена: по запросу

Заинтересованы ПРТР - 01?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ПРТР - 01 ПРЕОБРАЗОВАТЕЛЬ РАЗНОСТИ ТЕМПЕРАТУР РЕЗИСТОРНЫЙ для теплосчетчиков

Описание ПРТР - 01:

ПРЕОБРАЗОВАТЕЛЬ РАЗНОСТИ ТЕМПЕРАТУР РЕЗИСТОРНЫЙ (для теплосчетчиков) ПРТР - 01

•    Технические условия- ТУ 95 2572-95
•    Предназначен для измерения дельты температур теплоносителя в различных системах теплоснабжения теплоэнергетики. Может быть использован в других отраслях народного хозяйства.

Технические данные

ПРТР представляет собой комплект из двух термопреобразователей сопротивления типа ТСП-01, специально отобранных и поверенных для измерения дельты температур. Термопреобразователи, составляющие комплект ПРТР, в зависимости от его исполнения изготавливаются:

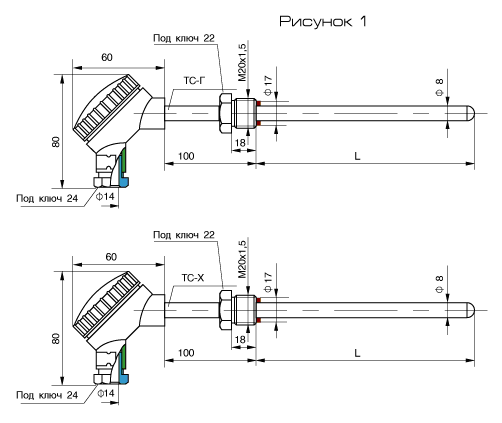

 а) с водозащищенной головкой, с вращающейся гайкой М20х1,5 и монтажной длиной от 60 до 1600 мм ;

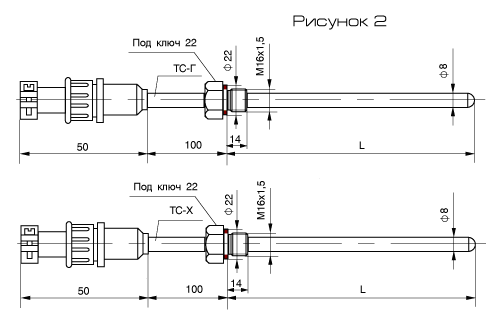

 б) с электрическим соединителем типа 2РМ, с приваренной гайкой М1бх1,5 и монтажной длиной от 60 до 120 мм .

Маркировка ПРТР-01 представляет собой маркировку каждого составляющего термопреобразователя:

ТСП-01 на горячей линии

ТС- Г

ТСП-01 на холодной линии

ТС-Х

ПРТР-01 подлежит периодической поверке в процессе эксплуатации

НСХ по ГОСТ 6651-94

100П, 500П

Измерительный диапазон дельты температур, °С

от +5 до +155

Рабочий измерительный диапазон, °С

отО до +160

Класс допуска составляющих ПРТР термопреобразователей по ГОСТ 6651-94, не ниже

В

Предел основной допускаемой погрешности измерения дельты температур, %, не превышает:

в интервале от 5 до 1 0 °С

2,0

в интервале от 10 до 20 °С

1,0

в интервале от 20 до 150 °С

0,5

Герметичность к измеряемой среде

герметичен

Устойчивость к вибрационным воздействиям

вибропрочный

Показатель тепловой инерции, с, не превышает

20

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4

Назначенный срок службы, лет

6

Материал защитной арматуры ТС, составляющих ПРТР

сталь 08Х18Н10Т и 12Х18Н10Т



•    Пример записи при оформлении заказа:
Преобразователь дельты температур резисторный, ПРТР - 01, ВШКЛ 405211.001 -16, ТУ 95 2572-95.
Преобразователь дельты температур резисторный (для теплосчетчиков) ПРТР - 01









Таблица исполнений

Обозначение исполнения ПРТР

Рис.

ТС - Г, ТС - X

Обозначение исполнения ТСП-01

нсх

L, мм

ВШКЛ405211.001-00

1

427.07 - 195

100П

60

ВШКЛ405211.001-02

427.07 - 197

80

ВШКЛ405211.001-04

427.07 - 199

100

ВШКЛ405211.001-06

427.07 - 201

120

ВШКЛ405211.001-08

427.07 - 203

160

ВШКЛ405211.001-10

427.07 - 205

200

ВШКЛ405211.001 - 12

427.07 - 207

250

ВШКЛ405211.001 - 14

427.07 - 209

320

ВШКЛ405211.001 - 16

427.07 - 211

400

ВШКЛ405211.001 - 18

427.07 - 213

500

ВШКЛ405211.001 - 20

427.07 - 215

630

ВШКЛ405211.001 - 22

427.07 - 217

800

ВШКЛ405211.001 - 24

427.07 - 219

1000

ВШКЛ405211.001 - 26

427.07 - 221

1250

ВШКЛ405211.001 - 28

427.07 - 223

1600

ВШКЛ405211.001 - 03

427.07 - 198

500П

60

ВШКЛ405211.001 - 05

427.07 - 200

80

ВШКЛ405211.001 - 07

427.07 - 202

100

ВШКЛ405211.001 - 09

427.07 - 204

120

ВШКЛ405211.001 - 11

427.07 - 206

200

ВШКЛ405211.001 - 13

427.07 - 208

250

ВШКЛ405211.001 - 15

427.07 - 210

320

ВШКЛ405211.001 - 17

427.07 - 212

400

ВШКЛ405211.001 - 19

427.07 - 214

500

ВШКЛ405211.001 - 21

427.07 - 216

630

ВШКЛ405211.001 - 23

427.07 - 218

800

ВШКЛ405211.001 - 25

427.07 - 220

1000

ВШКЛ405211.001 - 27

427.07 - 222

1250

ВШКЛ405211.001 - 29

427.07 - 224

1600

ВШКЛ405211.001 - 30

2

427.07 - 225

ЮОП

60

ВШКЛ405211.001 - 32

427.07 - 227

80

ВШКЛ405211.001 - 34

427.07 - 229

100

ВШКЛ405211.001 - 36

427.07 - 231

120

ВШКЛ405211.001 - 31

427.07 - 226

500П

60

ВШКЛ405211.001 - 33

427.07 - 228

80

ВШКЛ405211.001 - 35

427.07 - 230

100

ВШКЛ405211.001 - 37

427.07 - 232

120





Дополнительную информацию на ПРТР - 01 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
