Описание ИТЦ 420М1, ИТЦ 420М2, ИТЦ 420М3, ИТЦ 420М4:Назначение
Индикаторы (измерители) технологические цифровые ИТЦ 420 необходимы для измерения и индикации температуры и других физических величин, преобразованных в унифицированный сигнал постоянного тока 4…20мА.
Индикаторы ИТЦ 420 применяются для контроля технологических процессов в промышленности.
Модификации
Модификация |
Конструктивные особенности |
ИТЦ 420/М1,
ИТЦ 420Ех/М1 |
5-ти разрядный жидкокристаллический (ЖК) индикатор с высотой цифр 14мм |

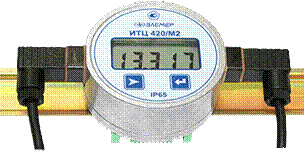

ИТЦ 420/М2,
ИТЦ 420Ех/М2 |
5-ти разрядный жидкокристаллический (ЖК) индикатор с высотой цифр 14мм и светодиодной подсветкой индикатора |

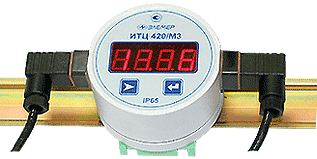

ИТЦ 420/М3,
ИТЦ 420Ех/М3 |
4-х разрядный светодиодный (СД) индикатор с высотой цифр 14мм |
ИТЦ 420/М4,
ИТЦ 420Ех/М4 |
4-х разрядный светодиодный (СД) индикатор с высотой цифр 10мм |
Функциональные возможности
Индикаторы являются микропроцессорными, переконфигурируемыми потребителем приборами;
Приборы имеют 2-х кнопочную клавиатуру, позволяющую:
Изменять параметры конфигурации (диапазон измерений, количество знаков после запятой, единицы измерния);
Устанавливать зависимость измеряемой величины от входного сигнала (линейную, корнеизвлекающую);
Устанавливать функцию демпфирования (усреднения).
Индикаторы гарантируют контроль выхода величины входного сигнала за пределы диапазона преобразования;
По устойчивости к электромагнитным помехам:
ИТЦ 420/М1, ИТЦ 420/М2 соответствует группе III и критерию качества функционирования А или группе IV и критерию качества функционирования В;
ИТЦ 420/М3, ИТЦ 420/М4 соответствует группе IV и критерию качества функционирования А.
Варианты исполнений
Общепромышленнное: ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М3, ИТЦ 420/М4
Взрывозащищенное «искробезопасная электрическая цепь» ExiaIICT6 X: ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4
Технические данные
Диапазон входного унифицированного сигнала: 4…20мА;
Диапазон входного сигнала, обеспечивающий нормальное функционирование от 3…25мА;
Падение напряжения на индикаторах не превышает:
5В при Iвх=4…20мА - для ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/М4;
7,5В при Iвх=4мА, 5В при Iвх=20мА - для ИТЦ 420/М3.
Время установления рабочего режима (предварительный прогрев) не превышает 15мин;
Индикаторы выдерживают пятикратную перегрузку по входному сигналу (120мА).
Основная приведенная погрешность
Кл.А: ±(0,1+*)%;
Кл.В: ±(0,2+*)%.
* - одна единица последнего разряда, выраженная в процентах от диапазона измерений
Климатические условия эксплуатации
Группа исполнений С3: -10…+70 ºС - для ИТЦ 420/М1, ИТЦ 420Ех/М1, ИТЦ 420/М2, ИТЦ 420Ех/М2
Группа исполнений С2: -25…+70 ºС - для ИТЦ 420/М1, ИТЦ 420Ех/М1, ИТЦ 420/М2, ИТЦ 420Ех/М2
Группа исполнений С3: -10…+70 ºС - для ИТЦ 420/М3, ИТЦ 420Ех/М3, ИТЦ 420/М4, ИТЦ 420Ех/М4
Группа исполнений С2: -40…+70 ºС - для ИТЦ 420/М3, ИТЦ 420Ех/М3, ИТЦ 420/М4, ИТЦ 420Ех/М4
ТЗ: -25…+80 ºС - для ИТЦ 420/М3, ИТЦ 420Ех/М3, ИТЦ 420/М4, ИТЦ 420Ех/М4
Степень защиты от пыли и влаги
IP 65
Габаритные размеры
ИТЦ 420/М1, ИТЦ 420Ех/М1, ИТЦ 420/М2, ИТЦ 420Ех/М2, ИТЦ 420/М3, ИТЦ 420Ех/М3:
Диаметр – 80 мм
Высота – 45 мм
Ширина (с учетом размеров разъемов) – 148 мм
ИТЦ 420/М4, ИТЦ 420Ех/М4:
Длина – 50 мм
Ширина – 42 мм
Высота – 48 мм
Масса
0,33 кг – для ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420Ех/М1, ИТЦ 420Ех/М2;
0,31 кг – для ИТЦ 420/М3, ИТЦ 420Ех/М3;
0,1 кг – для ИТЦ 420/М4, ИТЦ 420Ех/М4.
Межповерочный интервал
Кл.А 0,1% - 1 год;
Кл.В 0,2% - 2 года.
Гарантийный срок эксплуатации
2 года
Дополнительную информацию на ИТЦ 420М1, ИТЦ 420М2, ИТЦ 420М3, ИТЦ 420М4 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
