Приборы для измерения и регулирования температуры Вторичное оборудование Измерители-регуляторы технологические ИРТ 5920, ИРТ 5920М, ИРТ 5930 Измерители - регуляторы технологические 1, 2 канальные ИРТ 5920, ИРТ 5920М, ИРТ 5930
Цена: по запросу
Заинтересованы ИРТ 5920, ИРТ 5920М, ИРТ 5930?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ИРТ 5920, ИРТ 5920М, ИРТ 5930:Назначение
Измерители-регуляторы технологические необходимы для измерения и контроля температуры, а также других неэлектрических величин, значение которых преобразуются в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
По типу обработки сигнала измерители-регуляторы относится к микропроцессорному изделию.
ИРТ 5920, ИРТ 5930 используется в составе систем управления технологическими процессами в промышленности.
Функциональные возможности
Измеритель-регулятор является одноканальным, программируемым потребителем изделием;
Конфигурация осуществляется с кнопочной клавиатуры или по интерфейсу RS 232, RS 485 с использованием специальной программы (тип интерфейса указывается при заказе);
Прибор сохраняет установленные параметры конфигурации при выключении питания;
Для объединения большого количества приборов в сеть можно воспользоваться преобразователем интерфейса ПИ 232 / 485 ;
По заказу ИРТ 5920 комплектуется встроенным модулем токового выхода 0…5, 4…20мА. ИРТ 5930 комплектуется модулем либо на 0…5мА, либо на 4…20мА;
ИРТ 5920 и ИРТ 5930 имеют четырехразрядный (ИРТ 5920М 5-ти разрядный), красный, светодиодный индикатор текущего значения измеряемой величины, с высотой цифр 14мм, в режиме программирования на индикаторе отображаются значения задаваемых параметров;
Имеют малый четырехразрядный, красный, светодиодный индикатор, с высотой цифр 8мм, на котором в режиме измерения отображается одна из трех возможных уставок, а в режиме программирования отображается меню задаваемого параметра;
Имеют три программируемые уставки, а на лицевой панели расположены три красных светодиода указывающих на срабатывание уставок;
Измерители-регуляторы имеют 3 релейных выхода, имеющие свободную логику программирования;
Прибор комплектуется встроенным блоком питания 24В (24мА) для питания датчиков с унифицированным выходным сигналом;
Подсоединение измерительных цепей и цепей сигнализации к измерителям-регуляторам осуществляется через клемные колодки под винт.
Технические данные
Диапазоны измеряемых величин, НСХ первичных преобразователей, пределы допускаемой основной приведенной погрешности. |
Тип первичного преобразователя |
Измерительный диапазон,ºС |
Предел допускаемой основной приведенной погрешности относительно НСХ,% |
ИРТ 5920, ИРТ 5930 |
ИРТ 5920М |
50М, 53М, 100М |
-50…+200 |
± (0,2+*) |
± (0,2+*) |
50П, 100П, Pt100 |
-50…+200 |
ТЖК(J) |
-50…+1100 |
± (0,5+*) |
± (0,5+*) |
ТХК ХК(L) |
-50…+600 |
ТХА ХА(К) |
-50…+1300 |
ТПП ПП(S) |
0…1700 |
ТПР ПР(В) |
+300…+1800 |
ТВР(А-1) |
0…2500 |
Входной сигнал |
Диапазоны преобразования |
Измерительный диапазон для зависимости измеряемой величины от входного сигнала |
Пределы допускаемой основной приведенной погрешности по измеряемой величине, % |
линейная |
корнеизвлекающая |
ИРТ 5920, ИРТ 5930 |
ИРТ 5920М |
|
|
|
|
|
Ток |
0…5мА |
0…5мА |
0,1…5мА |
± (0,2+*) |
± (0,05+*) |
|
4…20мА |
4…20мА |
4,32…20мА |
|
|
|
0…20мА |
0…20мА |
0,4…20мА |
|
|
Напряжение |
0…75мВ |
0…75мВ |
1,5…75мВ |
|
|
|
0…100мВ |
0…100мВ |
2…100мВ |
|
|
Сопротивление |
0…320 Ом |
0…320 Ом |
--- |
|
|
* - одна единица последнего разряда, выраженная в процентах от диапазона измерения
Напряжеие питания: ~ 187…242, 50Гц;
Потребляемая мощность: 8ВА;
Время установления рабочего режима: не превышает 30минут;
Исполнительные реле каналов сигнализации гарантируют коммутацию переменного тока сетевой частоты:
при напряжении 250 В до 5 А на активную нагрузку
Исполнительные реле каналов сигнализации гарантируют коммутацию постоянного тока:
при напряжении 30 В до 2 А на активную и индуктивную нагрузку
Климатическое исполнение
Группа исполнений С3: -10…+50 ºС
Степень защиты от пыли и влаги
Лицевая панель IP54
Корпус IP20
Габаритные размеры
ИРТ 5920, ИРТ 5920М
Передняя панель – 96х48 мм
Монтажная глубина – 180 мм
Вырез в щите – 88х46 мм
ИРТ 5930
Передняя панель – 96х96 мм
Монтажная глубина – 100 мм
Вырез в щите – 92х92 мм
Масса
не превышает 0,4 кг – для ИРТ 5920, ИРТ 5920М
не превышает 0,5 кг – для ИРТ 5930
Межповерочный интервал
ИРТ 5920, ИРТ 5920М - 2 года
ИРТ 5930 – 1 год
Гарантийный срок эксплуатации
2 года
Дополнительную информацию на ИРТ 5920, ИРТ 5920М, ИРТ 5930 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.

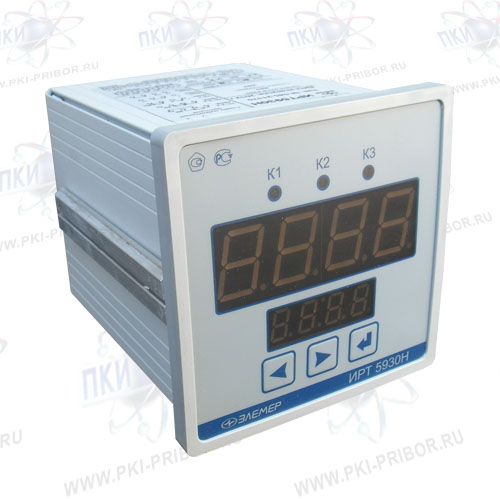

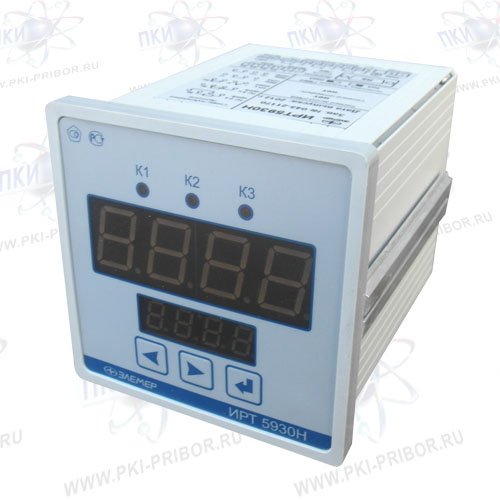

ГалереяИРТ-5930Н ИРТ-5930Н См. также:
|
