Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КОМПЛЕКТ ИЗМЕРИТЕЛЬНЫЙ МАЛОИНЕРЦИОННЫЙ
Цена: по запросу
Заинтересованы ?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание :• Технические условия - ТУ 95 2381-92
• Предназначен для непрерывного измерения температуры при непосредственном контакте с измеряемой средой: водой, паром, маслом, газом, химически неагрессивными к стали 08Х18Н10Т, 12Х18Н10Т
Технические данные

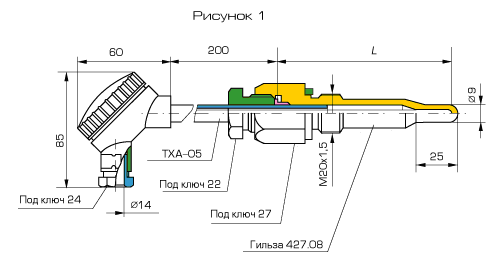

Комплект измерительный малоинерционный КИМ представляет собой разборную структуру, состоящую из гильзы защитной , арматуры с водозащищенной головкой и сменного чувствительного элемента в виде малоинерционного преобразователя термоэлектрического (ТП) типа ТХА-05.
НСХ (тип термопары по ГОСТ Р 8.585-2001) |
ХА(К) |
Диапазон измеряемых температур, °С |
для АЭС |
от -50 до + 400 |
общепромышленные |
от -50 до + 800 |
Класс допуска по ГОСТ 6616-94 |
2 |
Класс безопасности по ПНАЭ Г-01-011-97 |
ЗН |
Группа по ПНАЭ Г-7-008-89 |
С |
Категория сейсмостойкости по НП-031-01 |
I |
Показатель тепловой инерции, с, не превышает: |
с изолированным рабочим спаем термопары |
6 |
с неизолированным рабочим спаем термопары |
4 |
Максимальное рабочее давление измеряемой среды с температурой до 300 °С, МПа |
17,6 |
Основные параметры окружающей среды: |
температура, °С |
от - 50 до + 70 |
давление |
атмосферное |
относительная влажность при температуре до 40 °С, %, до |
100 |
Назначенный срок службы (при условии замены ТП через 5 лет), лет |
15 |
Давление гидроиспытаний, МПа. |
24,9 |
Защищённость от воды и пыли по ГОСТ 14254-96 |
IP-67 |
Материал защитной арматуры |
сталь 08Х18Н10Т, 12Х18Н10Т |
Предельная скорость потока, м/с |
для пара |
до 120 |
для воды |
ДО 11 |
• Пример записи при оформлении заказа:Комплект измерительный малоинерционный КИМ, 427.19-01, ТУ 95 2381-92.
По требованию Заказчика в поставочный комплект КИМ может быть включено несколько ТП. 0
• Пример записи при заказе КИМс несколькими сменными ТП:
Комплект измерительный малоинерционный КИМ, 427.19-01, ТХА-05 - 3 шт., ТУ 95 2381-92
Таблица исполнений
Обозначение исполнения |
Обозначение составляющих КИМ |
Исполнение рабочего спая |
L, мм |
ТХА-05 |
Гильза защитная | | | |
427.19 - 00 |
427.05 - 18 |
427.08 - 26 |
И |
120 |
427.19 - 01 |
427.05 - 19 |
427.08 - 27 | |
160 |
427.19 - 02 |
427.05 - 20 |
427.08 - 28 | |
200 |
427.19 - 03 |
427.05 - 21 |
427.08 - 29 | |
250 |
427.19 - 04 |
427.05 - 22 |
427.08 - 30 | |
320 |
427.19 - 05 |
427.05 - 23 |
427.08 - 31 | |
400 |
427.19 - 06 |
427.05 - 24 |
427.08 - 32 | |
500 |
427.19 - 07 |
427.05 - 25 |
427.08 - 33 | |
630 |
427.19 - 08 |
427.05 - 26 |
427.08 - 34 | |
800 |
427.19 - 09 |
427.05 - 27 |
427.08 - 35 | |
1000 |
427.19 - 10 |
427.05 - 28 |
427.08 - 36 | |
1250 |
427.19- 11 |
427.05 - 29 |
427.08 - 37 | |
1600 |
427.19 - 12 |
427.05 - 30 |
427.08 - 38 | |
2000 |
427.19 - 13 |
427.05 - 31 |
427.08 - 26 |
ни |
120 |
427.19 - 14 |
427.05 - 32 |
427.08 - 27 | |
160 |
427.19 - 15 |
427.05 - 33 |
427.08 - 28 | |
200 |
427.19 - 16 |
427.05 - 34 |
427.08 - 29 | |
250 |
427.19 - 17 |
427.05 - 35 |
427.08 - 30 | |
320 |
427.19 - 18 |
427.05 - 36 |
427.08 - 31 | |
400 |
427.19 - 19 |
427.05 - 37 |
427.08 - 32 | |
500 |
427.19 - 20 |
427.05 - 38 |
427.08 - 33 | |
630 |
427.19 - 21 |
427.05 - 39 |
427.08 - 34 | |
800 |
427.19 - 22 |
427.05 - 40 |
427.08 - 35 | |
1000 |
427.19 - 23 |
427.05 - 41 |
427.08 - 36 | |
1250 |
427.19 - 24 |
427.05 - 42 |
427.08 - 37 | |
1600 |
427.19 - 25 |
427.05 - 43 |
427.08 - 38 | |
2000 |
Дополнительную информацию на Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
