Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТХА 001-08, ТХК 001-08 Термопары ТХА 001-08, ТХК 001-08
Цена: по запросу
Заинтересованы ТХА 001-08, ТХК 001-08?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТХА 001-08, ТХК 001-08:ДДЖ 2.821.015 ТУ
Номер Госреестра 14461-95
Корпус защитный ДДЖ 4.146.012 ТУ.
Термопары ТХА 001-08, ТХК 001-08 необходимы для измерения температуры сыпучих, жидких и газообразных химически неагрессивных сред в зонах, содержащих взрывоопасные смеси категории и группы IIC-T4 по ГОСТ 12.1.011-78.
Основные размеры:
L монт., мм |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
Рис. 1 |
L, мм |
405 |
485 |
585 |
715 |
885 |
1085 |
1335 |
1685 |
2085 |
2585 |
3235 | |
L монт., мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
Рис. 2 |
L, мм |
205 |
225 |
245 |
265 |
305 |
345 |
395 |
465 |
545 |
645 |
775 | 3235 |
L монт., мм |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3120 |
- |
Рис. 2 |
L, мм |
945 |
1145 |
1395 |
1745 |
2145 |
2645 |
3295 |
- |
L монт., мм |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
Рис. 3 |
L, мм |
225 |
245 |
265 |
305 |
345 |
395 |
465 |
545 |
645 |
775 |
945 | 3235 |
L монт., мм |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
- |
Рис. 3 |
L, мм |
1145 |
1395 |
1745 |
2145 |
2645 |
3295 |
- |
Технические хар-ки ТХА 001-08, ТХК 001-08:
Нормируемый параметр |
Значение |
Диапазон измеряемых температур, °C
ТХА 001-08
ТХК 001-08 |
-40...+800
-40...+600
|
Номинальная статическая характеристика преобразования
ТХА 001-08
ТХК 001-08 |
K
L
|
Класс допуска |
2; 3 |
Показатель тепловой инерции не превышает, с |
40 |
Виброустойчивость |
устойчивы к воздействию синусоидальной вибрации (по группе исполнения G2) в интервале частот 10...2000 Гц (ГОСТ 12997-84). |
Рабочее давление, МПа |
6.3 |
Маркировка по взрывозащите (ГОСТ 12.2.020) |
1ExdIICT4 |
Степень защищенности от внешних воздействий |
IP54 |
Герметичность по отношению к измеряемой среде |
герметичен |
Количество термоэлементов в термопаре |
1; 2 |
Материал термоэлектродов
ТХА 001-08
ТХК 001-08 |
хромель-алюмель
хромель-копель
|
Исполнение рабочего спая |
изолирован |
Материал защитной гильзы |
12Х18Н10Т |
Примечания:

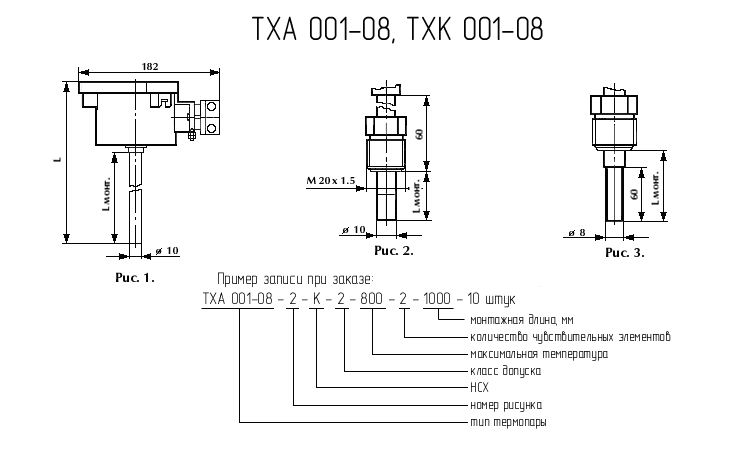

- Основные размеры термопар представлены на рис. 1, 2 и 3.
Дополнительную информацию на ТХА 001-08, ТХК 001-08 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
