Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТХА 001, ТХК 001 Термопары ТХА 001, ТХК 001
Цена: по запросу
Заинтересованы ТХА 001, ТХК 001?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТХА 001, ТХК 001:ДДЖ 2.821.015 ТУ
Номер Госреестра 14461-95.
Термопары ТХА 001, ТХК 001 необходимы для измерения температуры жидких, сыпучих и газообразных неагрессивных и слабоагрессивных сред; твердых тел; газов содержащих соединения серы.
Основные размеры:
L монт., мм |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
Рис. 1 |
d, мм |
10 | |
L монт., мм |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
Рис. 2 |
d, мм |
8; 10 |
L монт., мм |
1250 |
1600 |
2000 |
- |
Рис. 2 |
d, мм |
10 |
- |
L монт., мм |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
Рис. 3 |
d, мм |
10 |
L монт., мм |
1250 |
1600 |
2000 |
2500 |
3150 |
- |
Рис. 3 |
d, мм |
10 |
- |
L монт., мм |
10 |
20 |
40 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
Рис. 4 |
d, мм |
10 |
L монт., мм |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
- |
Рис. 4 |
d, мм |
10 |
- |
Технические хар-ки ТХА 001, ТХК 001:
Нормируемый параметр |
Значение |
Диапазоны измеряемых температур, °C
ТХА 001 (защитная гильза из стали 10Х17Н13М2Т)
ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.=10, 20, 40 мм )
ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.> 40 мм )
ТХА 001, ТХК 001 (защитная гильза из стали 08Х13)
ТХК 001 (защитная гильза из стали 12Х18Н10Т)
ТХА 001 (защитная гильза из стали 12Х18Н10Т)
ТХА 001 (защитная гильза из стали 08Х20Н14С2) |
-40...+400
-40...+400
-40...+600
-40...+600
-40...+600
-40...+700
-40...+900
|
Оптимальная температура длительной эксплуатации, °C
ТХА 001 (защитная гильза из стали 10Х17Н13М2Т)
ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.=10, 20, 40 мм )
ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.> 40 мм )
ТХА 001, ТХК 001 (защитная гильза из стали 08Х13)
ТХК 001 (защитная гильза из стали 12Х18Н10Т)
ТХА 001 (защитная гильза из стали 12Х18Н10Т)
ТХА 001 (защитная гильза из стали 08Х20Н14С2) |
+400
+400
+600
+600
+600
+700
+700
|
Номинальная статическая характеристика преобразования
ТХА 001
ТХК 001 |
К
L
|
Класс допуска |
1; 2 |
Показатель тепловой инерции не превышает, с |
40 |
Рабочее давление, МПа |
6.3 |
Виброустойчивость |
устойчивы к воздействию синусоидальной вибрации в интервале частот 10...55 Гц с амплитудой смещения 0.35 мм |
Степень защищенности от внешних воздействий |
IP54 |
Количество термоэлементов в термопаре |
1; 2 |
Исполнение рабочего спая |
изолированный/неизолированный |
Примечания:

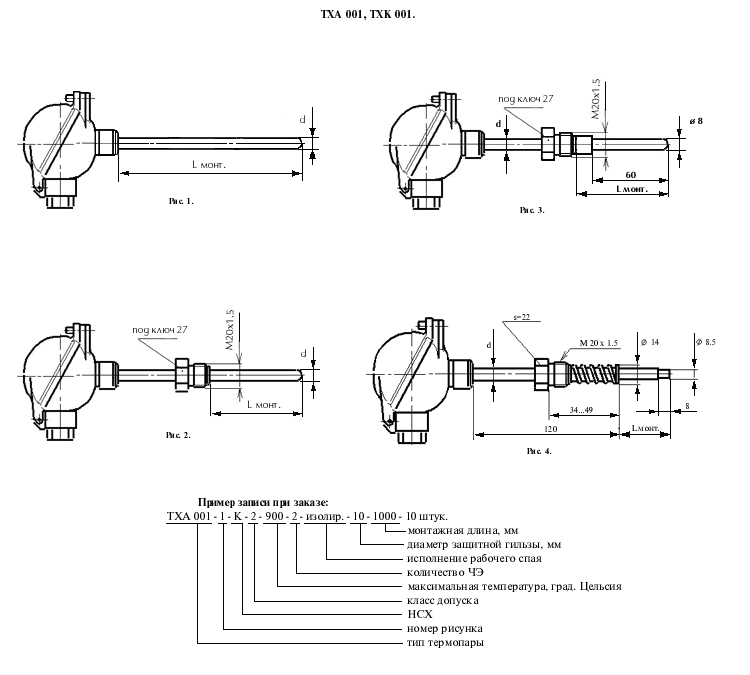

- Основные размеры термопар представлены на рис. 1, 2, 3, 4.
Дополнительную информацию на ТХА 001, ТХК 001 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
