Приборы для измерения и регулирования температуры Термопреобразователи Термопреобразователи сопротивления КТСПР-001-01 Комплект платиновых термометров сопротивления для измерения разности температур КТСПР-001-01
Цена: по запросу
Заинтересованы КТСПР-001-01?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТСПР-001-01:Комплект платиновых термометров сопротивления для измерения дельты температур КТСПР-001-01
ДДЖ 2.821.000 ТУ
Номер Госреестра 13550-99.
Комплект платиновых термометров сопротивления для измерения дельты температур КТСПР-001-01, состоящий из двух платиновых термометров ТСП 001-01, необходим для измерения дельты температур теплоносителя в системах теплоснабжения. Комплект может использоваться в составе теплосчетчиков.
Технические хар-ки КТСПР-001-01:
Нормируемый параметр |
Значение |
Диапазон измеряемых разностей температур, °C |
2...+158 |
Предел допускаемой погрешности измерения температур, °C
где ?t-разность температур теплоносителя в подающем и обратном трубопроводах, °C |
±[0.04+0.0002?t]
|
Номинальная статическая характеристика преобразования |
100П; 500П |
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100) |
1,391; 1,385 |
Класс допуска |
А |
Виброустойчивость |
устойчивы к воздействию синусоидальной вибрации в интервале частот 10...55 Гц с амплитудой смещения 0,35 мм |
Рабочее давление (в защитной гильзе), МПа |
6,3 |
Межповерочный интервал, лет |
4 |
Измерительный ток не превышает, мА |
3.0 |
Примечания:
· Основные размеры термометра представлены на рис. 1.

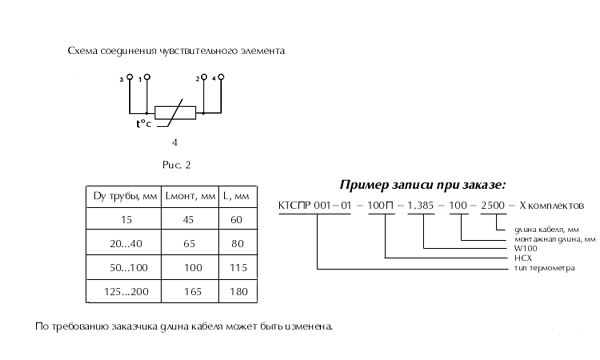

· Схема соединения чувствительного элемента приведены на рис. 2.
· По требованию заказчика термометр комплектуется монтажной арматурой.
Арматура для монтажа термопреобразователя ТСП001-01
Обозначение |
D y трубы, мм |
L монт. , мм |
L, мм |
ДДЖ 4.218.052 |
15** |
40 |
52 |
-01 |
20..40 |
60 |
72 |
-02 |
50..100 |
95 |
107 |
-03 |
125..200 |
160 |
172 |
** При D y =15 мм защитная гильза устанавливается на трубопровод через тройник ДДЖ 8.171.018.
При D y >=20 мм - через бобышку ДДЖ 8.618.007.
Арматура для монтажа термопреобразователя ТСП001-01

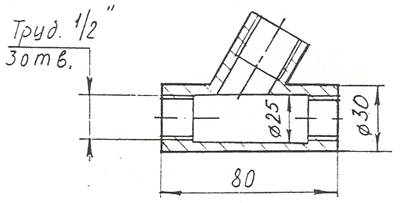

Тройник для установки термометров ДДЖ 8.171.018

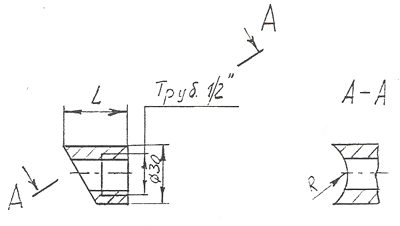

Бобышака ДДЖ 8.618.007
Дополнительную информацию на КТСПР-001-01 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
