Описание МХ01-УЗT-1:

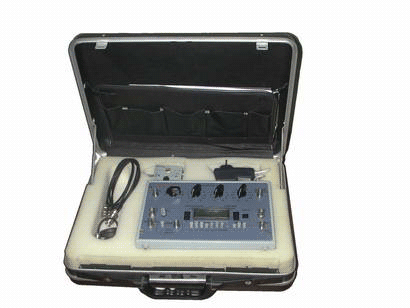

Ультразвуковой тестер МХ01-УЗT-1
Ультразвуковой тестер МХ01-УЗT-1 необходим для регулирования, ремонта и поверки акустических дефектоскопов типа УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других типов отечественного и зарубежного производства в соответствии с требованиями ГОСТ 23667-85 “Ультразвуковые дефектоскопы. Методы и средства поверки”.
Тестер состоит из импульсного генератора фиксированных частот, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ - 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC).
Устройство обеспечивает:
МХ01-УЗТ-1 позволяет измерять следующие параметры акустических дефектоскопов:
• максимальную чувствительность и нелинейность амплитудной характеристики приёмника;
• погрешность измерительного аттенюатора;
• погрешность измерения отношения амплитуд сигналов на входе приемника;
• погрешность настройки и чувствительность порогового индикатора;
• уровень отсечки помех;
• динамический диапазон приёмного тракта, глубину, длительность и задержку ВРЧ;
• погрешность глубиномерного устройства;
• диапазон скоростей ультразвука контролируемых материалов.
Технические характеристики:
Фиксированные частоты |
0,625; 1,25; 1,8; 2,5; 5,0 и 10,0 МГц |
Диапазон частот, воспроизводимых тестером от внешнего генератора |
0,1 ... 15,0 МГц |
Длительность фиксированных импульсов |
4 ± 1 периода установленной частоты генератора |
Длительность регулируемых импульсов |
2,0 ... 80 мкс |
Длительность задержки импульсов |
2,0 ... 2000 мкс. |
Выходная амплитуда сигнала тестера на нагрузке 50 Ом |
2,0±0,3 B |
Диапазон затухания аттенюатора |
0 ... 101 дБ. |
Декады |
10 х 0,1 дБ; 10 х 1 дБ; 10 х 3 дБ; 6 х 10 дБ. |
Дискретность отсчета |
0,1 дБ. |
Погрешность установки затухания по ГОСТ 23667-85. |
Диапазон частот аттенюатора |
0,1 ... 15 МГц. |
Входное и выходное сопротивление аттенюатора |
50 Ом. |
Потребляемая мощность от сети 220 В |
не превышает 5 Вт. |
Масса тестера в комплекте, не превышает |
7 кг. |
Комплектация:
Электронный блок |
1 шт. |
Блок питания сетевой |
1 шт. |
Нагрузка согласующая |
2 шт. |
Тройник в/ч |
2 шт. |
Кабель соединительный в/ч |
3 шт. |
Перемычка в/ч |
1 шт. |
Чемодан укладочный |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Дополнительную информацию на МХ01-УЗT-1 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
