Контроль объектов Магнитные свойства МК-3Э Установка магнитоизмерительная МК-3Э
Цена: по запросу
Заинтересованы МК-3Э ?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание МК-3Э :
Предназначена для измерения магнитных характеристик кольцевых образцов магнитно-мягких сплавов и электротехнической стали в постоянном магнитном поле в соответствии с ГОСТ 8.377, а также протяженных образцов в соленоиде типа СД-3 и пермеаметре средних полей типа ПСП-2. Применяется взамен установки БУ-3.
Описание прибора МК-3Э :
Магнитоизмерительная установка МК-3Э необходима для автоматического измерения магнитных характеристик кольцевых и протяженных образцов магнитных материалов по методике ГОСТ 8.377 и в квазистатическом режиме на заданной частоте (0.1-50Гц).
Материал образцов – магнитные сплавы, электротехнические стали и другие материалы.
Диапазон изменения намагничивающего тока 0.0005-10А.
В базовый состав установки входят:
- электронный блок с измерительно-управляющим устройством и источником стабилизированного намагничивающего тока кольцевого образца;
- блок питания с управляемым источником стабилизированного намагничивающего тока соленоида типа СД-3;
- дискета с дистрибутивом ПО;
- руководство по эксплуатации.
Установка работает в комплекте с PC IBM не ниже 486 с установленной ОС Windows 95, Windows 98, Windows NT4, Windows ME, Windows 2000.
Принцип работы установки заключается в перемагничивании образца по петле гистерезиса и намагничивании по основной кривой намагничивания в постоянном поле по задаваемому режиму, измерении магнитной индукции и напряженности поля в точках петли гистерезиса и кривой намагничивания посредством коммутации намагничивающего поля и вычислении магнитных характеристик измеряемого образца.
Измерения выполняются автоматически по заданному режиму и могут включать в себя:
- Размагничивание образца знакопеременным полем с уменьшающейся амплитудой
- Определение диапазона измерения петли гистерезиса при циклическом изменении поля от +H max до –H max и обратно и предварительное определение коэрцитивной силы, остаточной индукции и максимального поля и выбор диапазона основного измерения петли гистерезиса и кривой намагничивания.
- Размагничивание перед основным измерением петли гистерезиса.
- Магнитная подготовка, посредством многократной коммутации максимального поля.
- Измерение петли гистерезиса и определение ее характеристик.
- Измерение точек петли гистерезиса выполняется по ГОСТ 8.377: поле уменьшается от +H m до +H i , выдерживается и переключается до отрицательного максимального значения –H m и выдерживается. Затем поле изменяется от –H m до +H i , выдерживается и вновь переключается до отрицательного максимального значения –H m . В результате измеряются значения индукции на восходящей и нисходящей ветвях петли гистерезиса в поле H i .
- Определение коэрцитивной силы по формуле:
,
где B1c – минимальное положительное значение индукции в поле H1c и B2c – минимальное по абсолютной величине отрицательное значение индукции в поле H2c. Точки B1c, B2c удовлетворяют условиям:
B1C > 0.5*Bm, | B1C-0.5*Bm | 0.03*Bm,
B2C < 0.5*Bm, | B2C-0.5*Bm | 0.03*Bm.
Определение остаточной индукции посредством получения аппроксимирующей параболы по нескольким значениям индукции в ближайших к нулю полях, и точка ее пересечения с осью ординат принимается за величину остаточной индукции.
- Размагничивание перед измерением основной кривой намагничивания.
- Измерение коммутационной кривой намагничивания.
- Измерение точек основной кривой намагничивания по ГОСТ 8.377: поле увеличивают от нуля до максимального значения, при этом в каждой измеряемой точке выполняют несколько переключений, и измеренные значения индукции усредняют.
- Определение магнитной проницаемости из точек кривой намагничивания по формуле:
.
- Определение максимальной магнитной проницаемости посредством получения аппроксимирующей параболы по пяти точкам вблизи максимального значения в координатах ln(H),B, и ее максимум принимается за значение максимальной магнитной проницаемости.
- Размагничивание перед измерением начальной магнитной проницаемости.
- Измерение начальной магнитной проницаемости. Определение начальной магнитной проницаемости посредством измерения точек начального участка кривой намагничивания с повышенной точностью и получения величины на-чальной проницаемости по аппроксимирующим формулам. Дополнительно, всегда выпол-няется определение проницаемостей в полях 0.04 и 0.08 А/м.
- Определение магнитной проницаемости в заданном поле посредством получения аппроксимирующей параболы по пяти точкам вблизи заданной величины поля, и ее значение в этом поле принимается за величину магнитной проницаемости.
- Размагничивание перед измерением площадей петель гистерезиса.
- Измерение площадей частных петель гистерезиса посредством интегрирования измерительного сигнала при переключении поля от +H i до –H i и обратно в каждой измеряемой точке основной кривой намагничивания.

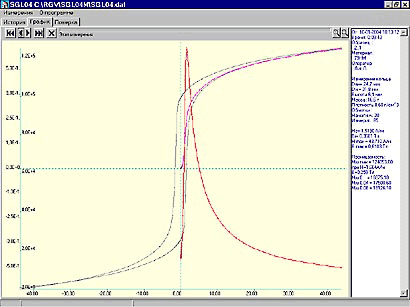

Измеренные значения отображаются на видеомониторе графически и в цифровом виде и записываются в файлы на жестком диске, которые могут импортироваться в MS Exсel для последующей работы практически во всех приложениях.
В состав установки МК-3Э входят измерительное и намагничивающее устройства, компьютер PC IBM, дистрибутив ПО, стандартные образцы предприятия, руководство по эксплуатации, свидетельство органа Госстандарта России о первичной поверке.
Изготовление и поставка приборов в течение 3-х месяцев. Изготовитель осуществляет гарантийное и послегарантийное обслуживание поставленных установок.
Цена может изменяться в зависимости от объема требований Заказчика к реализации режима измерения и программному обеспечению.
Установка полностью заменяет установку БУ-3 и превосходит ее по метрологическим характеристикам.
Плюсы:
измерения выполняются строго по методике ГОСТ 8.377
адаптация режима измерения и ПО под требования заказчика
полностью заменяет БУ-3
Технические хар-ки МК-3Э :
Измеряемые характеристики:
магнитная петля гистерезиса и основная кривая намагничивания B(H) поточечно,
коэрцитивная сила по индукции H cB ,
остаточная индукция B r , значения индукции B в заданных магнитных полях,
максимальная m m и начальная m н магнитные проницаемости,
проницаемость в заданном поле,
потери на гистерезис на частных и предельном циклах перемагничивания
и другие.
Относительные погрешности измерения:
- точек магнитной петли гистерезиса и основной кривой намагничивания B(H) по индукции не превышает + 3 % и по напряженности поля не более 2%;
- коэрцитивной силы по индукции H cB не превышает + 2%.
- остаточная индукция B r с погрешностью не превышает + 3%;
- начальная магнитная проницаемость m н с погрешностью не превышает + 8%;
- максимальная магнитная проницаемость m m с погрешностью не превышает + 5%.
Дополнительную информацию на МК-3Э Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
