Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТТПП-53, ТТПР-53 Преобразователи температуры термоэлектрические платиновые ТТПП-53, ТТПР-53
Цена: по запросу
Заинтересованы ТТПП-53, ТТПР-53?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание ТТПП-53, ТТПР-53:
Преобразователи температуры термоэлектрические платиновые типа ТТПП-53, ТТПР-53.
ТУ 4211-535-17113168-02 Госреестр № 23913-02
Предназначены для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.
ТТПП, ТТПР-53-11

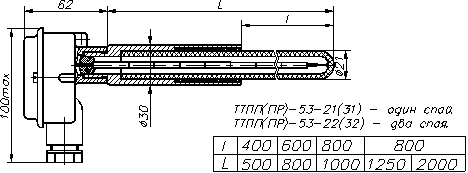

ТТПП, ТТПР-53-21, ТТПП, ТТПР-53-31
ТТПП, ТТПР-53-22, ТТПП, ТТПР-53-32

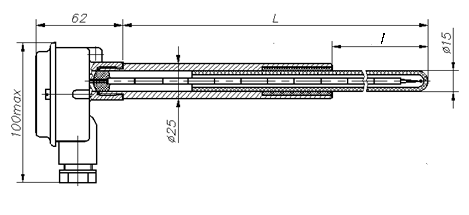

ТТПП, ТТПР-53-23, ТТПП, ТТПР-53-33
L |
500 |
800 |
1000 |
1250 |
1600 |
l |
400 |
400 |
600 |
800 |
800 |

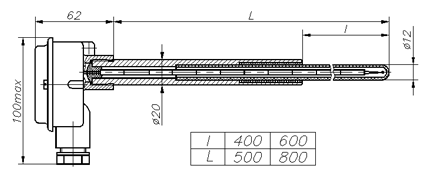

ТТПП, ТТПР-53-24, ТТПП, ТТПР-53-34

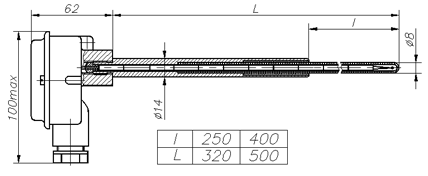

ТТПП, ТТПР-53-25, ТТПП, ТТПР-53-35
|
Технические данные термопреобразователей:
диапазон измеряемых температур, °С
от 0 до 1600 - для ТТПП
от 600 до 1700 - для ТТПР
обозначения номинальной статической характеристики (НСХ)
ТТПП – термопара ПП (платинородий 10 – платина) – S
ТТПП – термопара ПП (платинородий 13 – платина) – R
ТТПР – термопара ПР (платинородий 30 – платинородий 6) – B
допускаемые расхождения от НСХ, °С
Обозначение НСХ |
Класс допуска |
Рабочий диапазон температур, ° С |
Пределы допускаемых отклонений от НСХ, ° С |
ПП (S)
ПП (R)
|
1
2
|
От 0 до 1100
От 1100 до 1600
От 0 до 600
От 600 до 1600
|
± 1,0
± 1,0 +0,003 (t - 1100)
± 1,5
± 0,0025 · t |
ПР (В)
|
2
3
|
От 600 до 1700
От 600 до 800
От 800 до 1700 |
± 0,0025 · t
± 4,0
± 0,005 · t |
рабочий спай – 1 или 2
изолированный
показатель тепловой инерции, с
1 - для ТТПП(ТТПР)-53-11; -53-12
60 - для ТТПП(ТТПР)-53-25; -53-35
70 - для ТТПП(ТТПР)-53-24; -53-34
80 - для ТТПП(ТТПР)-53-23; -53-33
100 - для ТТПП(ТТПР)-53-21; -53-22; -53-31; -53-32
условное давление, МПа
0,4
класс допуска
1 и 2 – для ТТПП;
2 и 3 – для ТТПР
виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
степень защищенности от пыли и влаги IP65 по ГОСТ 14254
у ТТПТ(ТТПР)-53-11 - IP00
климатическое исполнение
По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
материал
защитной арматуры:
Вид исполнения
|
Материал защитной арматуры |
Длина монтажной части, L, мм |
Длина керамической части, l, мм |
Диаметр металлического чехла, D, мм |
Диаметр корундовой керамики, d, мм |
Количество и структура рабочих спаев |
ТТПП-53-11
ТТПР-53-11
|
1, 2-х ка-нальный корунд
|
320
400
500
630
800
1000
2500
3150 |
-
|
-
|
4
|
1
открытый
|
ТТПП-53-21
ТТПР-53-21 |
12Х18Н10Т
корунд |
500
800
1000
1250
2000 |
400
600
800
800
800 |
30
|
20
|
1
изолирован
|
ТТПП-53-31
ТТПР-53-31 |
15Х25Т
корунд |
ТТПП-53-22
ТТПР-53-22 |
12Х18Н10Т
корунд |
500
800
1000
1250
2000 |
400
600
800
800
800 |
30
|
20
|
2
изолирован
|
ТТПП-53-32
ТТПР-53-32 |
15Х25Т
корунд |
ТТПП-53-23
ТТПР-53-23 |
12Х18Н10Т
корунд |
500
800
1000
1250
1600 |
400
400
600
800
800 |
25
|
15
|
1
изолирован
|
ТТПП-53-33
ТТПР-53-33 |
15Х25Т
корунд |
ТТПП-53-24
ТТПР-53-24 |
12Х18Н10Т
корунд |
500
800 |
400
600 |
20
|
12
|
1
изолирован
|
ТТПП-53-34
ТТПР-53-34 |
15Х25Т
корунд |
ТТПП-53-25
ТТПР-53-25 |
12Х18Н10Т
корунд |
320
500
|
250
400
|
14
|
8
|
1
изолирован
|
ТТПП-53-35
ТТПР-53-35 |
15Х25Т
корунд |
головки: сплав алюминия АК-12 (АЛ-2), сталь 12Х18Н10Т
диаметр (d) термоэлектродов, мм
в термопреобразователях ТТПП: 0,4 (0,5) для ПР-10 (+) и 0,5 ПлТ (-)
0,4 (0,5) для ПР-13 (+) и 0,5 ПлТ (-)
в термопреобразователях ТТПР: 0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-)
Примечание:
1) средний срок службы – 2 года при номинальной температуре применения
2) диаметр (d)ы и длины металлической и корундовой части монтажных длин могут быть изменены по согласованию с заказчиком.

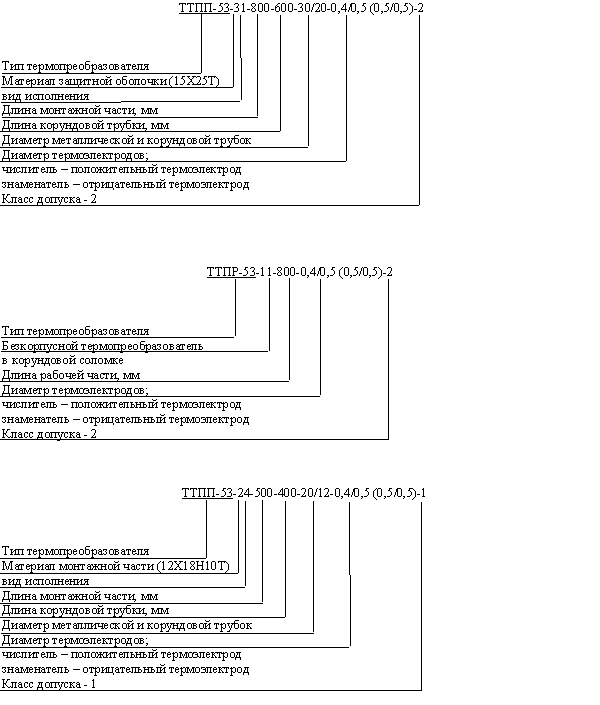

Примеры записи при заказе:
Дополнительную информацию на ТТПП-53, ТТПР-53 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
