Новая автоматизированная система иммерсионного ультразвукового контроля заготовок валов авиационных двигателей. АСНК - ВАЛ

Цена: по запросу Заинтересованы АСНК - ВАЛ ? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание АСНК - ВАЛ :

В декабре 2007года на предприятии ОАО "Пермский моторный завод" была запущена в эксплуатацию новая уникальная система автоматизированного контроля заготовок валов авиационных двигателей.

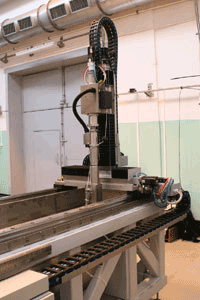

Система состоит из станины с иммерсионной ванной, приводом вращения и узлом поджима вала, сканера, системы водоподготовки, системы управления электроприводами, акустического дефектоскопа, ПК управления и регистрации.

Обеспечивается 100% УЗ контроль валов диаметром (d) 80-500мм, длиной 400-2500мм и максимальным весом до 500кг.

Сканер может выполнять движения вдоль оси контролируемого вала (ось X), перпендикулярно оси контролируемого вала в горизонтальной плоскости (ось Y), перпендикулярно оси контролируемого вала в вертикальной плоскости (ось Z), а также вращение преобразователя в полярных координатах (оси A и B).

· Скорость вращения вала: 0,1..20 об/мин

· Дипазон перемещения по оси X: 2900 мм

· Дипазон перемещения по осям Y и Z: 400 мм.

>Точность позиционирования по осям: не хуже 0,1 мм

· Минимальный шаг перемещения: 0,01 мм

Специальная система водоподготовки состоит из насосной станции и приемного бака, в котором установлена система поддержания заданной температуры жидкости.

В системе АСНК-ВАЛ используется новейший ультразвуковой промышленный дефектоскоп УМД-100, с предварительным усилителем. В реальном времени дефектоскоп отображает на экране ПК принятый ультразвуковой сигнал, а по команде от ПК, производит запись результата контроля с заданным шагом, синхронно с движением сканера по оси X, Y, Z или вращением вала – оси W.

· Частотный диапазон усилителя: 0,6-25 МГц

· Амплитуда импульса возбуждения: 200В

· Число периодов импульсов возбуждения:1-8

· Регулировка длительности импульса:10-500нс

&middo Дискретность установки зон контроля: 10нс

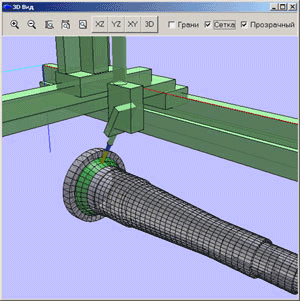

Автоматизированная система работает под управлением программы AsnkView, позволяющей: создавать или использовать ранее созданную модель вала, производить настройку УЗ канала дефектоскопа УМД-100, отображать 3D модель вала в процессе контроля в твердотельном и полупрозрачном виде с координатной сеткой и без нее, строить осевое сечение модели вала для получения чертежа, отображать УЗ сигналы в виде А, В и С-сканов, полностью документировать процесс контроля и вести базы данных результатов.
Система управления процессом контроля позволяет наблюдать и корректировать работу установки как с рабочего места оператора, так и с удаленного компьютера (например из лаборатории НК).

Дополнительную информацию на АСНК - ВАЛ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
