Главная Каталог Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) ТХАК-50.1 ТХКК-50.1 …ТХАК-50.8, ТХКК-50.8,ТХАК-50.

Преобразователи температуры термоэлектрические кабельные ТХАК-50.1 ТХКК-50.1 …ТХАК-50.8, ТХКК-50.8,ТХАК-50.

Цена: по запросу

Заинтересованы ТХАК-50.1 ТХКК-50.1 …ТХАК-50.8, ТХКК-50.8,ТХАК-50.?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ТХАК-50.1 ТХКК-50.1 …ТХАК-50.8, ТХКК-50.8,ТХАК-50. Преобразователи температуры термоэлектрические кабельные

Описание ТХАК-50.1 ТХКК-50.1 …ТХАК-50.8, ТХКК-50.8,ТХАК-50.:

Преобразователи температуры термоэлектрические кабельные типа ТХАК-50.1 (ТХКК-50.1) …ТХАК-50.8, ТХКК-50.8
ТУ 4211-532-17113168-02

ТХАК-50.6, ТХКК-50.6
ТУ 4211-533-17113168-02

Госреестр № 23914-02

Предназначены для измерения температуры:

ТХАК-50,    ТХКК-50 – жидких, газообразных и сыпучих сред, а также поверхностей;

ТХАК-50.6, ТХКК-50.6 (взрывозащищенные) - азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, природного газа, конвертируемого газа.

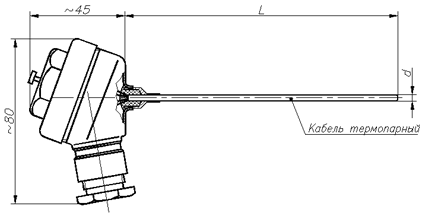

ТХАК, ТХКК-50.1

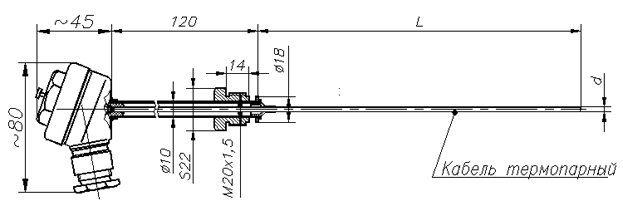

ТХАК, ТХКК-50.2




Тип и вид исполнения

Диаметр d, мм

Кол-во рабочих спаев

Длина монтажной части L, мм

200…

300…

1000…

3000…

4000…

10000…

20000…

ТХАК-50.1 ТХКК-50.1

2

1+ + + + + + +

3

4

-

5

-

-

4,6

2

+
ТХАК-50.2 ТХКК-50.2

2

1 + +

3

4

-

5

-

-

4,6

2

+

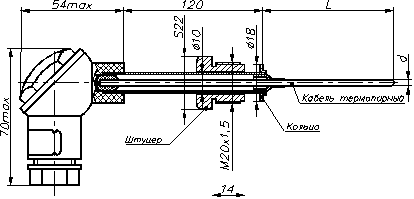

ТХАК, ТХКК-50.3




ТХАК, ТХКК-50.4


ТХАК, ТХКК-50.5






Тип и вид

исполнения

Диаметр

d, мм

Кол-во

рабочих

спаев

Длина монтажной части L, мм

80

100

120

200

300…

1000…

5000

10000

ТХАК-50.3 ТХКК-50.3

2

1

- - -

+

+ + + +

3

1

+

4

1

-

5

1

6

1

4,6

2

ТХАК-50.4 ТХКК-50.4

2

1

+ + + +

3

1

4

1

5

1

6

1

-

4,6

2

+

ТХАК-50.5 ТХКК-50.5

2

1

- - -

3

1

4

1

-

5

1

-

6

1

-

4,6

2

-

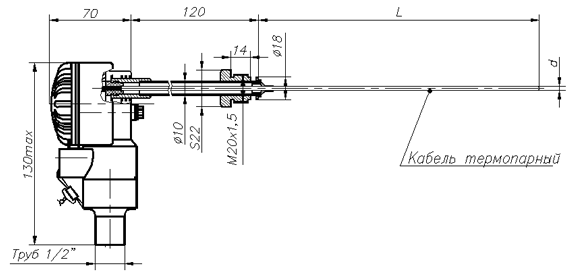

ТХАК, ТХКК-50.6-1 (взрывозащищенные)

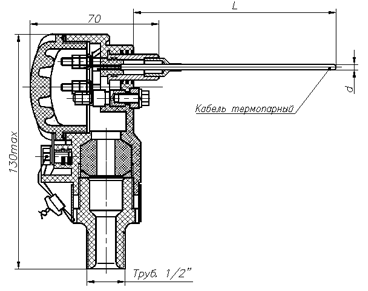

ТХАК, ТХКК-50.6-2

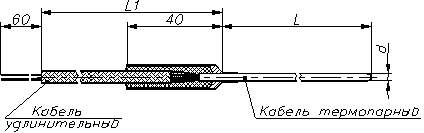

ТХАК, ТХКК-50.7

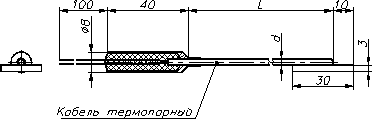

ТХАК, ТХКК-50.8-1 (поверхностные)

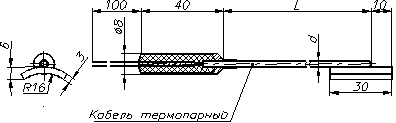

ТХАК, ТХКК-50.8-2




Тип и вид исполнения

Диаметр d, мм

Кол-во рабочих спаев

Длина монтажной части L, мм

5000

10 000

15 000

20 000

ТХАК-50.8-1

ТХКК-50.8-1

ТХАК-50.8-2

ТХКК-50.8-2

2

1

+

+

+

+

3

1

+

+

+

+

4

1

+

+

+

+



Диаметр кабельного термопреобразователя

1,0

1,5

2,0

3,0

4,0

4,6

5,0

6,0

Масса 1 метра термопреобразователя, гр

5,2

11

24

38,0

74,0

83,0

110,0

163

Технические данные термопреобразователей:

•  диапазон измеряемых температур, °С

в оболочке из сплава ХН78Т:

от -50 до 850 - (d = 1.0; 1.5)

от -50 до 900 - (d = 3.0; 4.0)

от -50 до 1000 - (d = 4.6; 5.0; 6.0)

в оболочке из стали 12Х18Н10Т:

от -50 до 700 - (d = 1.0; 1.5)

от -50 до 800 - (d = 3.0; 4.0; 4.6; 5.0; 6.0)

от -50 до 600 - для всех типов ТХКК

•  рабочий спай – 2 (для термоэлектрического кабеля d = 4.6) или 1 (для всех остальных диаметров (d) кабеля); изолированный или неизолированный

•  показатель тепловой инерции, с

Диаметр кабельного термопреобразователя, мм

Показатель тепловой инерции, сек

Для термопреобразователей с изолированным рабочим спаем

Для термопреобразователей с неизолированным рабочим спаем

0,5

1,0

1,5

2,0

3,0

4,0

4,6

5,0

6,0

0,3

0,5

1,5

2,0

2,5

4,0

5,0

6,0

8,0

0,2

0,3

1,0

1,5

2,0

3,0

3,5

5,0

6,0



• условное давление, МПа в зависимости от вида исполнения

0,1 - без штуцера 6,3 - со штуцером

• класс допуска 1 или 2 - для ХА(К); 2 - для ХК(L)

• виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84

• степень защищенности от пыли и влаги IP65 по ГОСТ 14254-80

• климатическое исполнение

По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

• материал защитной арматуры: сталь 12Х18Н10Т или сплав ХН78Т головки: прессматериал - АГ-4В, сплав алюминия , сталь 12Х18Н10Т

• удлинительный (компенсационный) кабель (провод): СФКЭ – (ХА, ХК) 2х0,5 мм2 – провод термоэлектродный теплостойкий со стеклофторопластовой изоляцией в экране.

Провода могут работать при нагреве до 250 ?С. КМСТ – (ХА, ХК) 2х0,2 мм2 – кабель в силиконовой изоляции термопарный.

Работает до 200 ?С.

Примечание:

1) Термопреобразователи ТХАК-50.6, ТХКК-50.6 имеют вид взрывозащиты «взрывонепроницаемая оболочка d» по ГОСТ 227826 и маркировку 1ExdIICT6X

2) ТХАК(ТХКК)-50.8 – необходимы для измерения температуры поверхности труб, емкостей и т. д.

3) По согласованию с заказчиком длины термоэлектрического кабеля и удлинительного провода могут быть изменены.

Примеры записи при заказе:





%11%





Дополнительную информацию на ТХАК-50.1 ТХКК-50.1 …ТХАК-50.8, ТХКК-50.8,ТХАК-50. Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
