Приборы для измерения и регулирования давления Вспомогательная арматура КР-1 Клапан регулирующий КР-1
Цена: по запросу
Заинтересованы КР-1?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КР-1:
Предназначен для регулирования потока жидких и газообразных сред.Тип затвора – клеточный клапан.
Материал корпуса чугун СЧ 20, клапана 20Х13 и стакана бронза ОЗЦ7С5Н1. Код ОКП 37 2250.
По спец. заказу возможно изготовление клапанов регулирующих Dy 100; 125; 150. Материал корпуса Сталь 35.
Пример записи при заказе клапана с условным проходом 50мм: «Клапан регулирующий с электроприводом КР-1-50 СНИЦ 306142.001 ТУ».
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра (d) условного прохода, ответными приварными стальными фланцами, корпусные детали возможно изготовить из стали 35 или 12Х18Н10Т.
Имеется санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении за № 67.СО.1.515.П.000019.01.02.
Технические данные
Относительная нерегулируемая протечка, % от К v , не превышает 0,4
Напряжение питающей сети, В ~ 220 частотой 50 Гц
Потребляемая мощность, ВА, не превышает 110
Условное давление, МПа 1,6
Номинальное усилие на штоке, кН 1,6
Сопротивление датчика (потенциометра R 1), кОм 1 ± 5%
Допускаемая мощность датчика, Вт 0,5
Тип электрического привода МРП – 1,6
Тип соединения фланцевое по ГОСТ 12815-80.
Диаметры условных проходов регулирующего органа, мм |
Условная пропускная способность, К v , м³/ч |
Номинальный ход штока, мм |
Время рабочих ходов штока, с, не превышает |
Масса, не превышает, кг |
25 |
6,3 |
4,0 +1,0 |
13,0; 26,52 |
13 |
32 |
10 |
4,0 +1,0 |
13,0; 26,52 |
16 |
40 |
16 |
5,5 +1,0 |
16,5; 33,66 |
18 |
50 |
25 |
5,5 +1,0 |
16,5; 33,66 |
24 |
80 |
63 |
8,0 +1,0 |
22,5; 45,90 |
41 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Dy |
H |
D1 |
D2 |
D3 |
D4 |
B |
L |
Размеры в мм |
25 |
455 |
115 |
68 |
85 |
14 |
220 |
160 |
32 |
465 |
135 |
78 |
100 |
18 |
230 |
180 |
40 |
495 |
145 |
88 |
110 |
240 |
200 |
<;p align="center">50 |
515 |
160 |
102 |
125 |
250 |
230 |
80 |
590 |
195 |
133 |
160 |
300 |
310 |
|
|
|
|
|
|
|

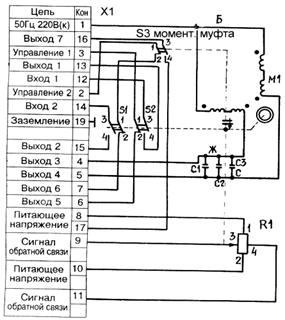

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Дополнительную информацию на КР-1 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
