Термоэлектрические преобразователи эталонные 3-го разряда КЭТНН

Цена: по запросу Заинтересованы КЭТНН? Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Описание КЭТНН:

Предназначены для поверки преобразователей термоэлектрических типа КТХА, КТНН, КТХК, КТЖК модификаций 21.ХХ, имеющих дополнительный канал для установки эталонного датчика. Поверка проводится непосредственно на термометрируемом объекте (без демонтажа рабочего термопреобразователя) по методике МИ № 3091-07, в интервале температур от плюс 200°C до плюс 1100°C.

Рабочий спай термопреобразователей организован внутри кабеля со стороны рабочего торца, который заглушается металлической пробкой. С другого торца термопреобразователи оснащены удлинительными проводами и/или термопарными разъемами для подключения в измерительную цепь: модификация КЭТНН 01 - с разъемом, КЭТНН 02 - с удлинительным проводом.

Длина погружаемой части КЭТНН есть расстояние в миллиметрах от рабочего торца до термопарного разъёма или переходной втулки, уменьшенное на 300 мм.

Для термопреобразователей с диаметром (d) кабельной части 2 мм используются мини-разъемы, для диаметров (d) 3, 4.5 мм - стандартные разъемы.

Разъемы для термопар соответствуют стандартам ASTM E1684 и ASTM E1129. Для удлинения измерительных линий термопреобразователи КЭТНН с разъемами могут комплектоваться термопарными адаптерами.

В качестве измерительного прибора для проведения поверки рекомендуется использовать переносной двухканальный измерительный прибор HH506RA . Расширенная неопределенность измерений данного прибора не превосходит ±(0,05%(от измеряемого значения)+0,4)°С; имеется возможность автоматической записи результатов измерений в память прибора.

При проведении поверки КЭТНН вставляют в дополнительный канал поверяемого ТП, таким образом, чтобы рабочий торец КЭТНН гарантировано упирался в дно защитного чехла поверяемого ТП. Затем производится сличение показаний КЭТНН и рабочего ТП.

Методика поверки (МИ) поставляется в адрес конечного потребителя бесплатно.

Термопреобразователи типа КЭТНН не подлежат периодической поверке.

Гарантийный срок эксплуатации КЭТНН при номинальной температуре применения:
500 замеров - для КЭТНН диаметром (d) 3 мм и 4.5 мм,
300 замеров - для КЭТНН диаметром (d) 2 мм.

Вероятность безотказной работы в течение гарантийного срока эксплуатации 0.90.

Конструкция термопреобразователя КЭТНН защищена патентом № 39200 на полезную модель.
Методика поверки защищена патентом на изобретение ( решение о выдаче патента по заявке № 2007110408/28 (011315) от 23 марта 2007 г.).

Технические данные термопреобразователей

• диапазон рабочих температур,  °C
  от 200 до 1100

• класс допуска
  эталонный термопреобразователь 3-го разряда
• степень защиты по ГОСТ 14254-96 (МЭК 60529)
  - IР40 для вариантов модификаций -00Х (с разъемом);
  - IР65 для остальных вариантов модификаций.
• максимальная температура на переходной втулке или разъеме:
  60°C

• значения расширенной неопределенности КЭТНН при доверительной вероятности 0,95:

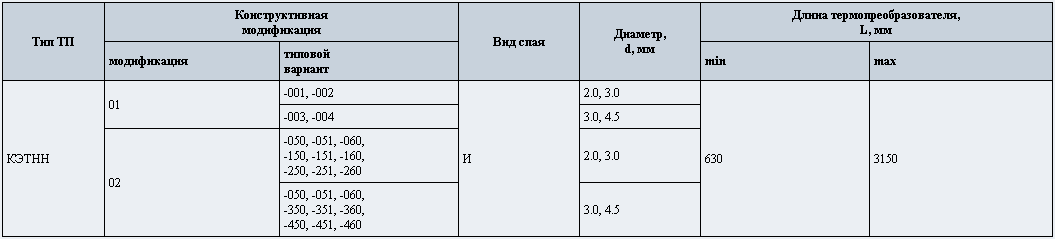

Перечень основных исполнений термопреобразователей

Длину термопреобразователя L выбирать из ряда: 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.
Длину удлинительных проводов l выбирать из ряда: 500, 1000, 2000, 5000 мм.

Обозначение и описание вариантов модификаций

* - для КЭТНН 02, имеющих удлинительный провод с термопарным разъемом. ХХ соответствует обозначению провода (50, 51 ил

Обозначение и примеры записи при заказе

КЭТНН 0х-ХХХ - И - d - L/ l .

КЭТНН 01-004 - 4,5 - 1000 -
кабельный эталонный термопреобразователь нихросил-нисиловый, конструктивной модификации 01-004 с вилкой стандартного термопарного разъема, диаметр (d) рабочей части 4,5 мм, длина термопреобразователя 1000 мм (длина погружаемой части 700 мм).
