Главная Каталог Приборы для измерения и регулирования температуры Вторичное оборудование Регистраторы температуры ПНТ, ПСТ

Преобразователи токовые с фиксированным диапазоном измерений температуры ПНТ, ПСТ

Цена: по запросу

Заинтересованы ПНТ, ПСТ?

Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.

Отправить заявку

ПНТ, ПСТ Преобразователи токовые с фиксированным диапазоном измерений температуры

Описание ПНТ, ПСТ:

ПНТ ("преобразователь напряжение-ток") применяются для комплектации термоэлектрических преобразователей КТХА, КТНН, КТХК.

ПСТ ("преобразователь сопротивление-ток") применяются для комплектации термометров сопротивления ТСМТ, ТСПТ.

В ПНТ предусмотрена схема компенсации температуры холодного спая термоэлектрического преобразователя.

Электропитание осуществляется от источника питания постоянного тока напряжением от 18 до 36 В.

ПТ устанавливаются в клеммную головку из полимерного материала (вариант модификации -У10).

Максимальная температура на клеммной головке 50°С.

Схемы подключения термопреобразователей в измерительные и токовые цепи


для КТХА, КТХК, КТНН


для ТСМТ, ТСПТ

( ПП - первичный термопреобразователь; ПТ - преобразователь токовый; БП - блок питания; - миллиамперметр )

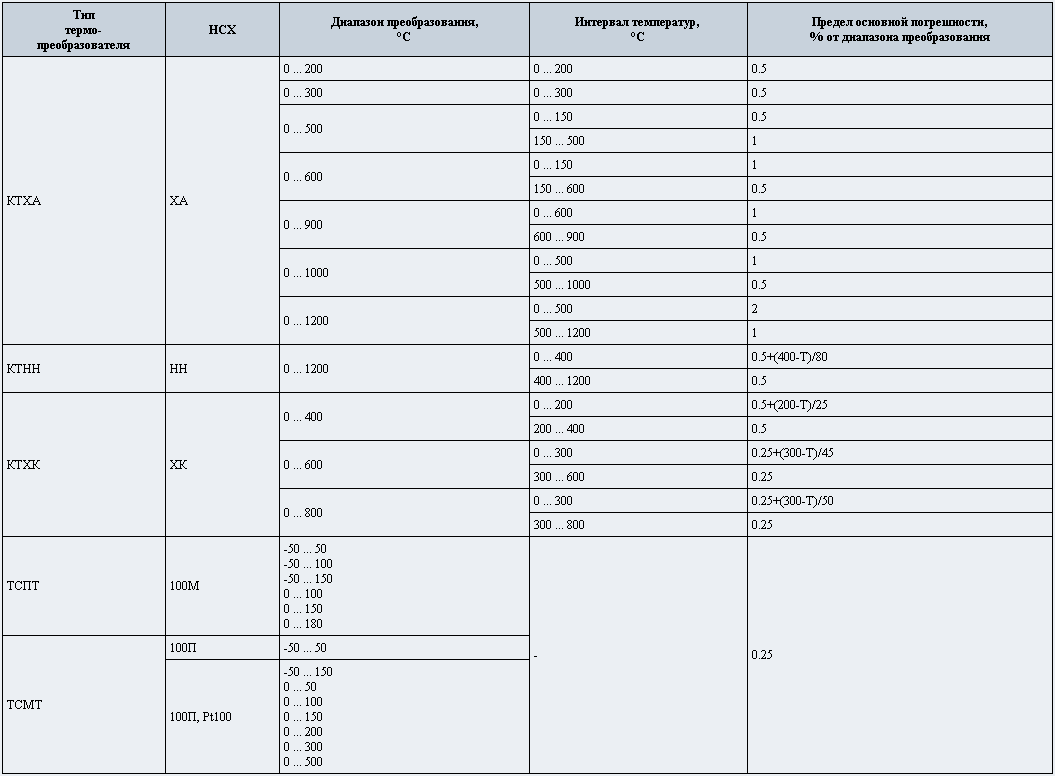

Технические данные токовых преобразователей


Обозначение и примеры записи при заказе

КТхх 01.ХХ-У10 - И - С хх (Т хх ) - d - L; Кл.___; (ХХ… ХХХ) °C ; 4-20 мА;

ТСМТ(ТСПТ) ХХХ-У10 - НСХ - d - L; Кл.___; (ХХ… ХХХ)°С; 4-20 мА

( -У10 - клеммная головка из полимерного материала с токовым преобразователем ПНТ или ПСТ).

Монтажная длина (L) термоэлектрических преобразователей выбирается из ряда, соответствующего конкретному конструктивному исполнению первичного термопреобразователя.

Для термометров сопротивления монтажная длина (L) ограничивается максимальной длиной, указанной для конкретной конструктивной модификации ТС с двухпроводной схемой соединений.

КТХА 01.06-У10 - И - Т 310 - 20 - 800; Кл.0.5; (0 … 900) °C , 4-20 мА -
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.06-У10 с клеммной головкой из полимерного материала с токовым преобразователем ПНТ, рабочий спай изолирован ( И ), жаростойкий чехол ( Т 310 ) диаметром (d) 20 мм, монтажная длина (L) 800 мм. Класс точности токового преобразователя 0.5 , диапазон температур 0 - 900 °C , унифицированный выходной сигнал 4-20 мА.



Дополнительную информацию на ПНТ, ПСТ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
