Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК Термоэлектрические преобразователи 02.10, 02.10М КТХА, КТХК
Цена: по запросу
Заинтересованы КТХА, КТХК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТХК:Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных , не разрушающих материал защитного чехла, при наличии повышенной температуры или защитных (теплоизоляционных) экранов на выходе термоэлектродов из защитной арматуры.
Кабельный чувствительный элемент выведен за пределы защитной арматуры на длину l К .
Термопреобразователи имеют неразборную структуру.
Технические характеристики термопреобразователей

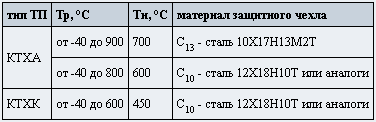

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- монтажные элементы
расчитаны на условное давление 6.3 МПа
- класс допуска
1 или 2 - для КТХА;
2 - для КТХК
- рабочий спай
один или д
изолированы или не изолированы от оболочки кабеля и защитного чехла

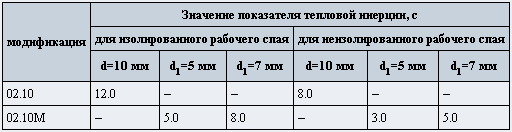

- показатель тепловой инерции
не превышает значений, указанных в таблице:
- поверка производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. М поверки";
- для остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
- межповерочный интервал (МПИ)
четыре года - для КТХА, КТХК, имеющих в наименовании обозначение класса допуска "Dк2" и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
два года - для остальных исполнений ТП
- максимальная температура на переходной втулке.

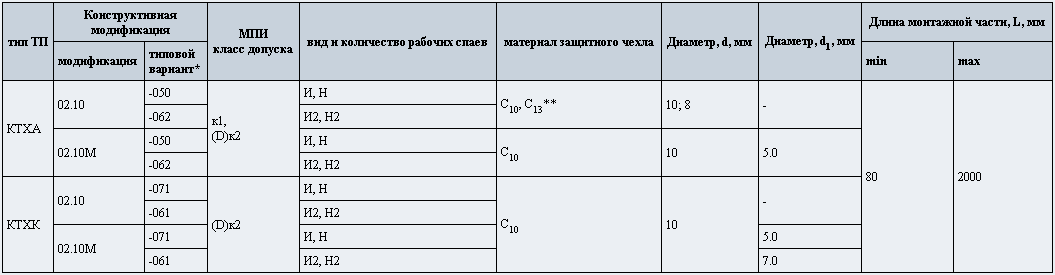

Перечень основных исполнений термопреобразователей конструктивных модификаций 02.10, 02.10М
Длину кабельной наружной части l к выбирать из ряда: 1000, 1600, 2000, 3000, 5000, 8000, 10000 мм.
Длина монтажной части L: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.
* - обозначение проводов термоэлектродных удлинительных :
-050 - изоляция проводников и наружная оболочка из силиконовой резины;
-060 - изоляция проводников и наружная оболочка из фторопласта, вн медной проволоки;
-061 - изоляция проводников и наружная оболочка из фторопласта, наружный экран из луженой медной проволоки (ПТФФЭ).
-062 - изоляция проводников и наружная оболочка из фторопласта;
-071 - изоляция проводников и наружная оболочка из стеклонити, наружный экран из луженой медной проволоки (СФКЭ).
** - защитные чехлы из стали С 13 изготавливаются диаметром (d) 10 мм.
Обозначение и примеры записи при заказе
КТхх 02.10-ХХХ - (D)кХ - И(Н)(2) - С хх - d - L / l к
КТхх 02.10М-ХХХ - (D)кХ - И(Н)(2) - С хх - 10 - L / l к
КТХА 02.10-050 - к1 - И - С 10 - 10 - 320 / 3000 -
кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.10-050 с удлинительным проводом в изоляции из силиконовой резины, класс допуска 1, рабочий спай изолирован (И), стальной чехол (С 10 ) диаметром (d) (d) 10 мм, монтажная длина (L) 320 мм, длина кабельной наружной части ( l к ) 3000 мм; монтажное кольцо диаметром (d) 18 мм, штуцер с резьбой М20х1.5.
КТХК 02.10М-071 - к2 - Н2- С 10 - 10 - 400 / 5000 -
малоинерционный кабельный термопреобразователь градуировки хромель-копель конструктивной модификации 02.10М-071 с удлинительным проводом СФКЭ, класс допуска 2, два неизолированных рабочих спая (Н2), стальной чехол (С 10 ) диаметром (d) (D) 10 мм, утоненный на рабочем торце до 7 мм, монтажная длина (L) 400 мм, длина кабельной наружной части ( l к ) 5000 мм; монтажное кольцо диаметром (d) 18 мм, штуцер с резьбой М20х1.5.
Дополнительную информацию на КТХА, КТХК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
