Описание КТХА, КТХК, КТЖК:Предназначены для измерения температуры в термопластавтоматах, литьевых и прессовых машинах.
Характеризуются наличием байонетного соединения. Количество пазов (один или два) байонетного соединения указывается в явном виде при заказе.
В модификации 02.05К кабельный чувствительный элемент выведен за пределы монтажной арматуры на длину l К . Это позволяет увеличить диапазон рабочих температур.
При необходимости возможно изготовление термопреобразователей по чертежам Заказчика.
Технические данные термопреобразователей

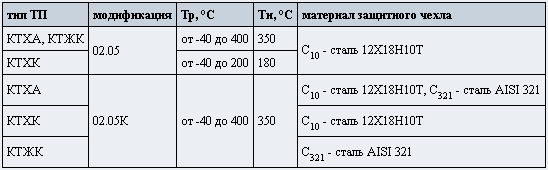

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- класс допуска
1 или 2 - для КТХА, КТЖК;
2 - для КТХК
- рабочий спай
один,
изолирован или не изолирован от защитной арматуры

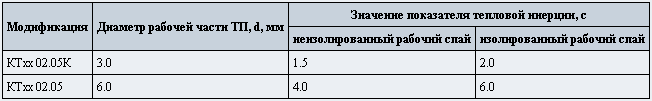

- показатель тепловой инерции не превышает значений:
- поверка производится:
- для ТП с монтажной длиной от 20 до 250 мм - по МИ 3090-2007 "ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки";
- для всех остальных исполнений ТП - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки".
- максимальная температура на переходной втулке.

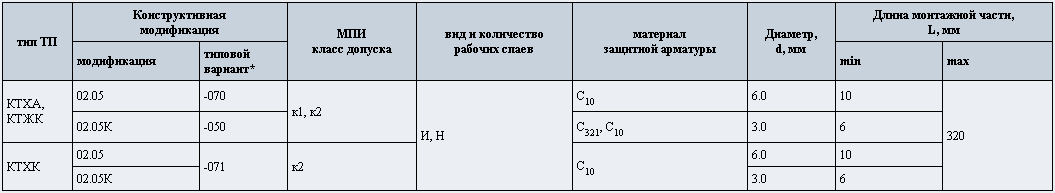

Перечень основных исполнений термопреобразователей конструктивных модификаций 02.05, 02.05К
Длина монтажной части L : 6, 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320 мм.
Длина l К для модификации 02.05К выбирается по желанию Заказчика.
Длину удлинительных проводов l выбирать из ряда: 100, 250, 500, 1000, 2000 мм.
* Обозначение проводов термоэлектродных удлинительных :
-050 - изоляция проводников и наружная оболочка из силиконовой резины;
-070 - изоляция проводников и наружная оболочка из стеклонити, наружный экран из гальванизированной стальной проволоки;
-071 - изоляция проводников и наружная оболочка из стеклонити, наружный экран из луженой медной проволоки (СФКЭ).
Обозначение и примеры записи при заказе
КТхх 02.05-ХХХ - кХ - И(Н) - С 10 - 6 - L / l , 2 паза
КТхх 02.05К-ХХХ - кХ - И(Н) - С хх - 3 - L / l К / l , 1 паз
КТХА 02.05-070 - к1 - Н - С 10 - 6 - 80 / 1000, 2 паза -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.05-070 с удлинительным проводом, класс допуска 1, рабочий спай неизолирован (Н), стальная защитная арматура (С 10 ) диаметром (d) (d) 6 мм, монтажная длина (L) 80 мм, длина удлинительного провода ( l ) 1000 мм. Байонетное соединение с двумя пазами.
Дополнительную информацию на КТХА, КТХК, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
