Главная Каталог
Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК, КТНН, КТЖК Термоэлектрические преобразователи 01.06У, 01.16У (угловые) КТХА, КТХК, КТНН, КТЖК
Цена: по запросу
Заинтересованы КТХА, КТХК, КТНН, КТЖК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТХК, КТНН, КТЖК:Термопреобразователи модификаций 01.06У и 01.16У необходимы для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи имеют неразборную структуру.
Для модификации 01.06У наружный диаметр (d) d защитного чехла равен 16 или 20 мм, для модификации 01.16У d=20 мм. Толщина стенки чехла 1.5 - 2 мм для всех диаметров (d).
Термопреобразователи КТхх 01.16У высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю или AISI 310 выполняется погружная часть чехла, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при температуре не выше 700 °C .
Технические данные термопреобразователей

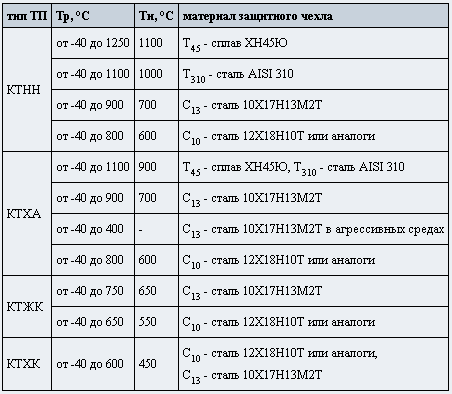

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
- класс допуска
1 или 2 - для КТХА, КТНН, КТЖК;
2 - для КТХК
- рабочий спай
один или два,
изолирован от оболочки кабеля и защитного чехла
- показатель тепловой инерции не превышает:
60 с - для ТП с защитными чехлами диаметром (d) 20 мм;
50 с - для ТП с защитными чехлами диаметром (d) 16 мм;
- максимальная температура на клеммной головке.

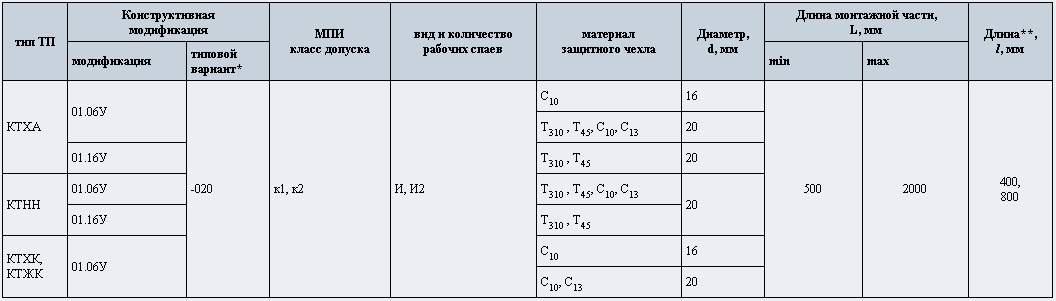

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.06У, 01.16У
Длина монтажной части L: 500, 630, 800, 100 1250, 1600, 2000 мм.
* - описание вариантов модификаций;
** - типовое исполнение:
- длина монтажной части (L) 500-1000 мм - рекомендуемое расстояние от места изгиба до головки ( l ) 400 мм;
- длина монтажной части (L) 1250-2000 мм - рекомендуемое расстояние от места изгиба до головки ( l ) 800 мм.
Обозначение и примеры записи при заказе
КТхх 01.06У-020 - кХ - И(2) - С хх (Т хх ) - D - L/ l
КТхх 01.16У-020 - кХ - И(2) - Т хх - D - L/ l
КТХА 01.06У-020 - к1 - И - С 10 - 20 - 1600 / 800 -
угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.06У-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), угловой стальной чехол (С 10 ) диаметром (d) 20 мм, длина погружной части (L) 1600 мм, расстояние от места изгиба до головки ( l ) 800 мм.
КТХА 01.16У-020 - к1 - И - Т 45 - 20 - 1600 / 800 -
угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.16У-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), угловой составной чехол диаметром (d) 20 мм, длина погружной части (L) 1600 мм, расстояние от места изгиба до головки ( l ) 800 мм. Материал жаростойкой части чехла - сплав ХН45Ю (Т 45 ).
Дополнительную информацию на КТХА, КТХК, КТНН, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
