Приборы для измерения и регулирования температуры Термопреобразователи Термоэлектрические преобразователи (термопары) КТХА, КТХК, КТНН, КТЖК Термоэлектрические преобразователи 01.08, 21.08 КТХА, КТХК, КТНН, КТЖК
Цена: по запросу
Заинтересованы КТХА, КТХК, КТНН, КТЖК?
Нажмите кнопку "Отправить заявку " и оформите заявку на данный товар. При оформлении заявки Вы можете уточнить цену либо задать вопросы по нашей продукции.
|
|
Описание КТХА, КТХК, КТНН, КТЖК:Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Термопреобразователи модификации 01.08 имеют разборную структуру, состоящую из внутреннего кабельного термочувствительного элемента ТЭхх 01.08 с резьбовым переходником (аналог ТП модификации 01.02 ) и защитного чехла. Штуцер приварен к чехлу. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливается с оболочкой из жаростойкой стали или сплава.
Термочувствительные элементы ТЭхх 01.08 могут поставляться отдельно. При заказе указывается монтажная длина L защитного чехла термопары КТхх 01.08, для которой проводится замена ТЭ, и размер резьбы переходника М. При монтаже термочувствительного элемента резьбовое соединение с чехлом необходимо герметизировать .
Размер резьбы монтажного штуцера М33х2 указывать в явном виде при заказе термопреобразователей.
Термопреобразователи КТХА 01.08 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопреобразователей в более дорогой защитной арматуре из сплава ХН45Ю.
Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190 от 23 июня 2004 г.
Термопреобразователи модификации 21.08 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогом модификаций 01.08 и имеют те же технические характеристики.
В конструкции термопреобразователей 21.08 предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 . В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02 .
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408 .
Технические данные термопреобразователей

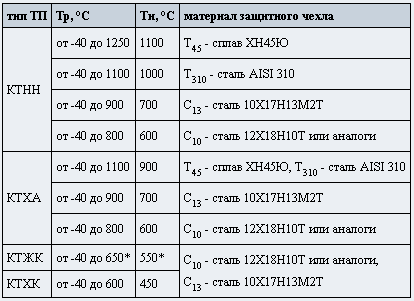

- диапазон рабочих температур (Тр) и номинальная температура применения (Тн), °C
* - диапазон рабочих температур может быть расширен до 750°С (Тн = 650°С) по согласованию с заказчиком.
- монтажные элементы
рассчитаны на условное давление 4.0 МПа
- класс допуска
1 или 2 - для КТХА, КТНН, КТЖК;
2 - для КТХК
- рабочий спай
или два,
изолирован от оболочки кабеля и защитного чехла
- показатель тепловой инерции
не превышает 50 с

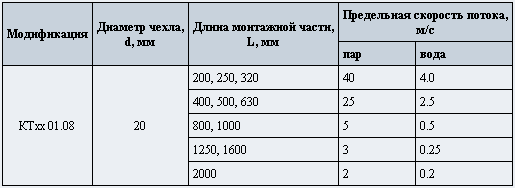

- предельная скорость потока измеряемой среды , на которую рассчитаны термопреобразователи:
- поверка производится:
- для ТП модификаций 21.08 - по МИ 3091-2007 "ГСИ. Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя";
- для ТП модификации 01.08 - по ГОСТ 8.338-2002 "ГСИ. Преобразователи термоэлектрические. Методика поверки"
- межповерочный интервал (МПИ)
четыре года - для КТХА, КТХК, КТНН, имеющих в наименовании обозначение класса допуска "Dк2" ("Dк1" только для КТНН) и работающих с соблюдением условий эксплуатации при температурах не выше 450°С;
два года - для остальных исполнений ТП.
- максимальная температура на клеммной головке.

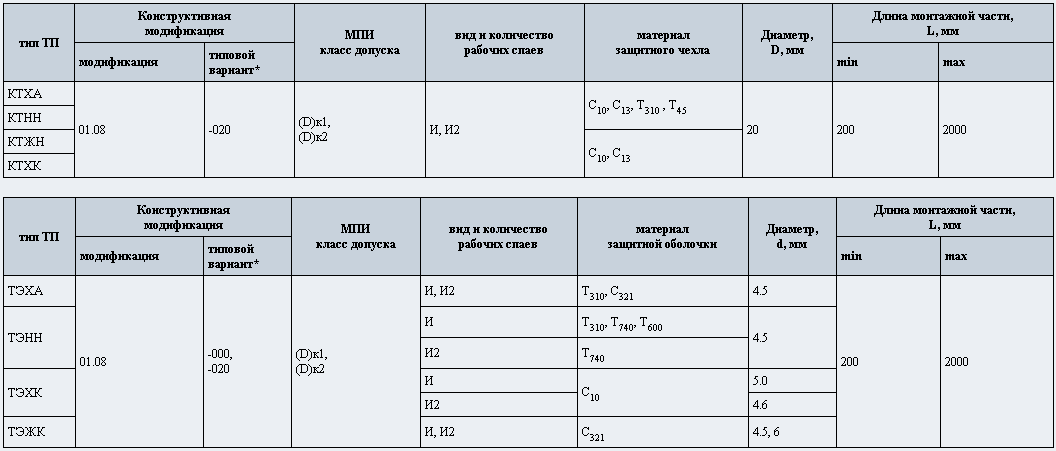

Перечень основных исполнений термопреобразователей конструктивных модификаций 01.08, 21.08
Длина монтажной части L: 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.
* - описание вариантов модификаций
Обозначение и примеры записи при заказе
КТхх 01.08-020 - (D)кХ - И(2) - С хх (Т хх ) - d - L, резьба штуцера М27х2 (или М33х2); И(2) - С хх (Т хх ) - d - L, резьба штуцера М27х2 (или М33х2).
ТЭхх 01.08-ХХХ - (D)кХ - И(2) - Т ххх (С ххх ) - d - L, М , где
L - монтажная длина термопреобразователя КТхх 01.08, для которого производится замена ТЭ;
М - размеры резьбы переходника ТЭ (М18х1).
Без дополнительного указания термопреобразователи поставляются со штуцером, имеющим резьбу М27х2.
КТХА 01.08-020 - к1 - И - С 10 - 20 - 1000 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.08-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), стальной чехол (С 10 ) диаметром (d) 20 мм, монтажная длина (L) 1000 мм, штуцер с резьбой М27х2 приварен к чехлу.
КТХА 21.08-020 - к1 - И - С 10 - 20 - 1000 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 21.08-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), стальной чехол (С 10 ) диаметром (d) 20 мм, монтажная длина (L) 1000 мм, штуцер с резьбой М27х2 приварен к чехлу.
Дополнительную информацию на КТХА, КТХК, КТНН, КТЖК Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заявки Вы можете задать вопросы по продукции, запросить цену и т.д.
